4 Montagem e arranque Manual do usuário SIPLACE HF
4.4 Infraestrutura do local de instalação Versão de software SR.504.xx Edição 07/2003 PT
150
4.4 Infraestrutura do local de instalação
4.4.1 Recomendações sobre a fundação
A fundação da máquina automática tem de ser rígida e horizontal porque cargas dinâmicas po-
dem provocar oscilações no local de instalação durante o funcionamento da máquina automática.
A intensidade das oscilações depende da construção do fundamento. Desde que sejam respei-
tados os parâmetros de resistência a cargas, etc., são basicamente apropriados:
– Construções de concreto de aço, p.ex. pavimentos em pavilhões industriais
– Placas de pavimento de concreto de aço, p.ex. pavimentos de concreto em pavilhões indus-
triais sem cave
– Zonas com pavimento duplo, desde que no espaço intermédio tenha sido instalado um funda-
mento estável. Para esse fundamento intercalar são impostas as mesmas condições de ins-
talação. Pode ser construído com vigas de aço ou com concreto.
4.4.1.1 Peso da máquina e capacidade de carga do pavimento
4.4.1.2 Valores limites das vibrações
A máquina automática é insensível a vibrações do pavimento. Por esse motivo, é preciso respei-
tar os seguintes valores limites para as vibrações.
4
Peso da máquina de base
3800 kg
Peso (totalmente preparada)
4700 kg
Atravancamento
6,01 m²
Quantidade de pés da máquina
6
Carga específica permitida da base
Mín. 1561 kg/m² (coeficiente de segurança 2)
Carga específica no pavimento por pé
Em máquinas com 6 pés
Em máquinas com 3 pés
75,3 N/cm²
150,6 N/cm² (coeficiente de segurança 2)
Parâmetros Valores
Valor espectral da tercina da velocidade
das vibrações 5 - 100 Hz
v < 250 µm/s
Valor de v
max
ao longo do tempo
v
máx
< 1,5 mm/s
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.4 Infraestrutura do local de instalação
151
4.4.2 Alimentação de ar comprimido
4.4.2.1 Especificação do ar comprimido
A alimentação de ar comprimido deve obedecer à especificação seguinte:
4
4
*) Cabeça Collect&Place com 12 segmentos 4
**) Cabeça Collect&Place com 6 segmentos 4
***) TwinHead 4
4.4.2.2 Verificação da alimentação do ar comprimido
Verifique se a alimentação de ar comprimido corresponde à especificação necessária para a má-
quina.
NOTA:
Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas
SMD no cliente", artigo nº 00191409-xx, estão descritas as medidas para ser atingida a especifi-
cação exigida.
Æ Registre as características do ar comprimido no local da instalação.
p
mín
0,5 MPa = 5,0 bar
p
máx
1,0 MPa = 10 bar
Conexão
1/2"
Consumo de ar comprimido
350 Nl/min para C&P12
*)
/ TH ou C&P6
**)
/ TH
***)
Tamanho das partículas
0,1 µm
Densidade das partículas
0,1 mg/m³
Teor máximo de óleo (Classe 1)
Densidade das partículas 0,01 mg/m³
Ponto de condensação da pressão (Classe 4)
Ponto de condensação + 3°
4 Montagem e arranque Manual do usuário SIPLACE HF
4.4 Infraestrutura do local de instalação Versão de software SR.504.xx Edição 07/2003 PT
152
4.4.2.3 Conexão de ar comprimido na máquina automática
4

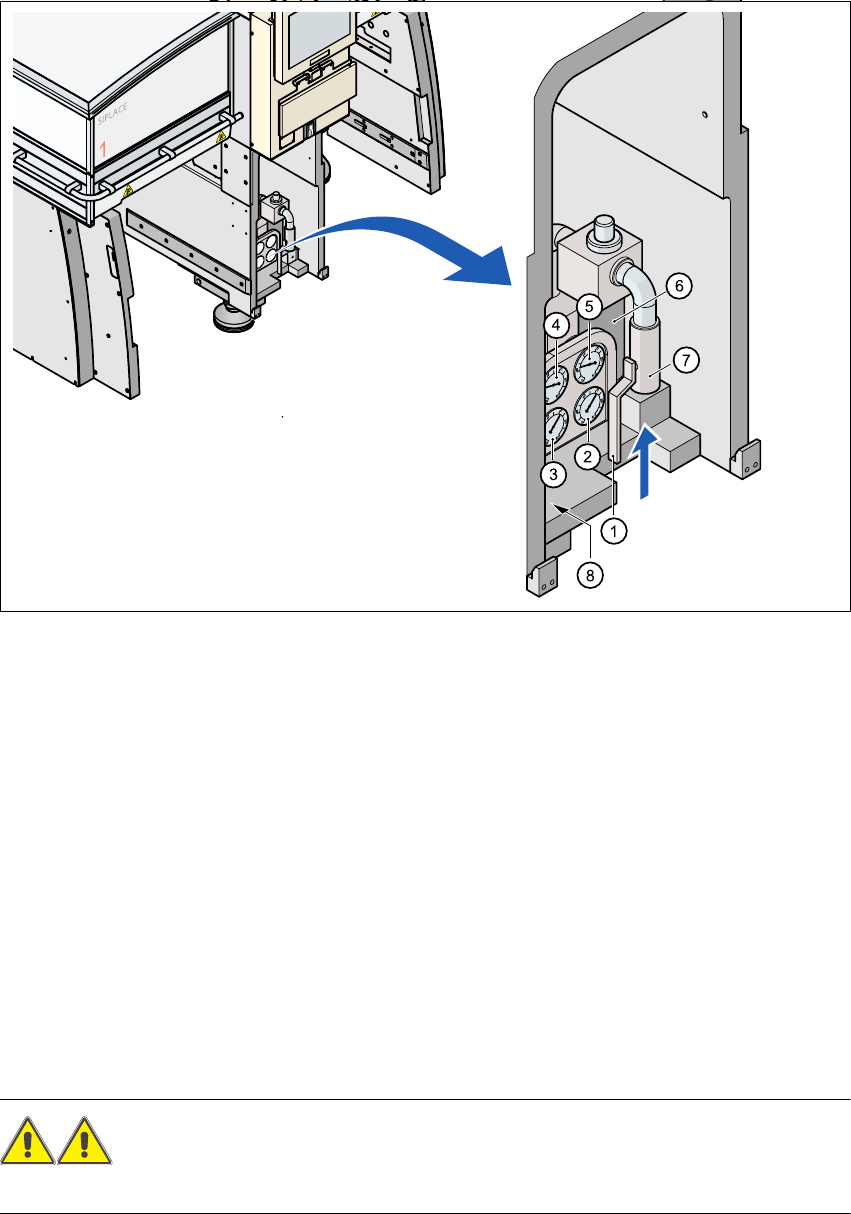

Fig. 4.4 - 1 Conexão do tubo de ar comprimido
(1) Torneira na posição "AUF" (ABERTA)
(2) Manómetro da pressão de alimentação dos componentes da máquina
Pressão teórica: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (amplitude de indicação 0 - 0,6 MPa,
0 - 6 bar)
(3) Manómetro da pressão de alimentação dos distribuidores de portal
Pressão teórica: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (amplitude de indicação 0 - 0,6 MPa, 0 - 6 bar)
(4) Manómetro da pressão de alimentação dos alimentadores Bulkcase
Pressão teórica: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (amplitude de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manómetro da pressão de entrada
Pressão teórica: 0,5 - 1,0 MPa, 5 - 10 bar (amplitude de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtro do ar comprimido
(7) Conexão de ar comprimido
(8) Parafuso de sextavado interior para fixação da unidade pneumática
ALERTA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 4
