Manual do usuário SIPLACE HF 4 Montagem e arranque Versão de software SR.504.xx E dição 07/2003 PT 4.5 Instalação da máquina automática 161 os pés da m áquina é de 77 6 mm e é expr essame nte proi bido aum entar a largur…
4 Montagem e arranque Manual do usuário SIPLACE HF
4.5 Instalação da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
160
4.5.4 Regulagem prévia da altura do transporte das PCI
Æ Empurre a forquilha do empilhador para baixo da máquina automática como se indica na Fig.
4.5 - 1
.
4

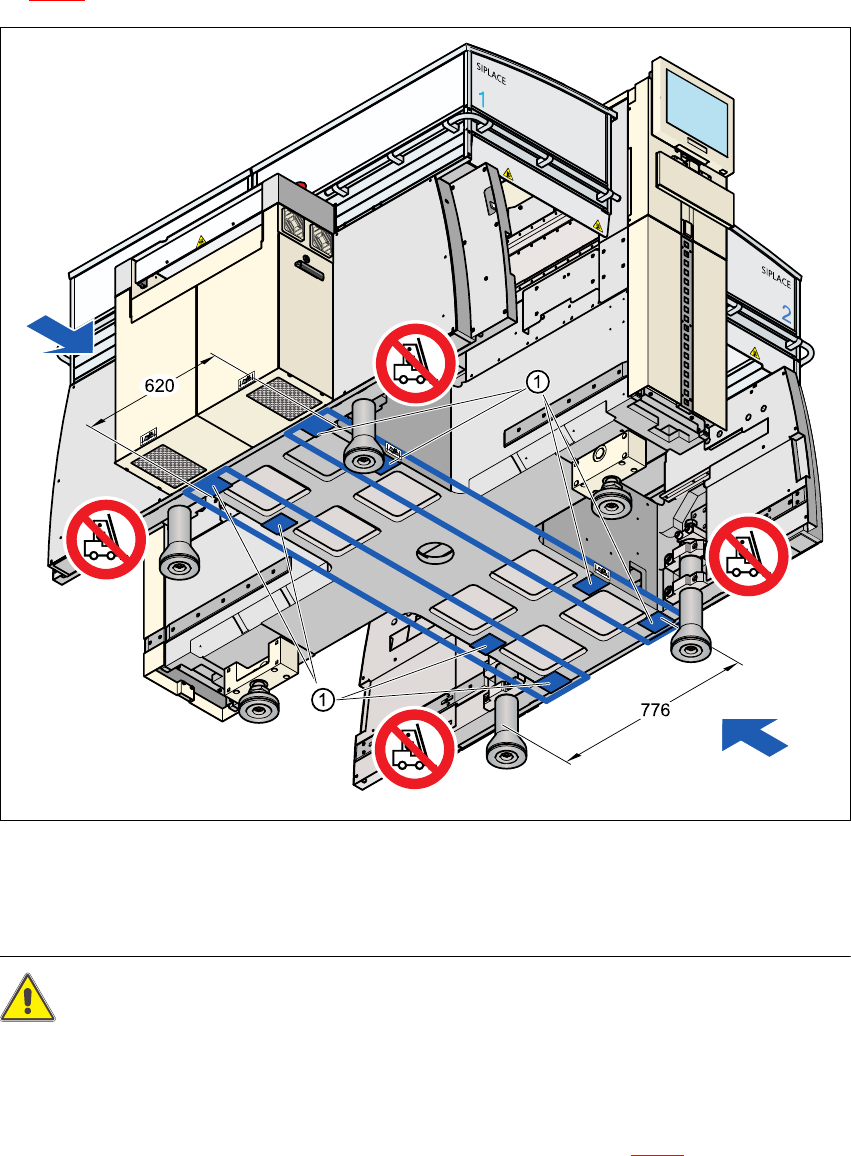

Fig. 4.5 - 1 Superfícies de apoio - forquilha paralela ao sentido de transporte das PCI
(1) Superfícies de apoio para a forquilha do empilhador
ATENÇÃO
Antes de levantar a máquina automática, siga necessariamente os pontos seguintes para evitar
danos irreversíveis na máquina automática:
– A forquilha só deve ser aberta o que for necessário para se situar sempre dentro da zona entre
ambos os pés da máquina (para as superfícies de contato, veja a Fig. 4.3 - 2
). A distância entre
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.5 Instalação da máquina automática
161
os pés da máquina é de 776 mm e é expressamente proibido aumentar a largura da forquilha
de forma a levantar a máquina automática pelas partes laterais do quadro. Resultaria daí a
deformação do quadro da máquina.
Æ Ao levantar a máquina automática, a forquilha deve ficar com a carga uniformemente distribu-
ída. Uma base rígida entre a forquilha e a máquina automática evita que esta tombe ao ser
levantada. Desta forma, é possível evitar uma carga excessiva sobre os pés da máquina, o
que provocaria a deformação da fixação dos pés da máquina. Recomendamos que uma se-
gunda pessoa observe o levantamento da máquina automática e garanta que esta não tombe
ao ser levantada pelo empilhador de forquilha.
Æ Levante a máquina automática com o empilhador de forquilha cerca de 35 cm. Dessa forma,
evita o risco de ferir os seus pés se os pés da máquina forem descidos inadvertidamente.
A máquina assenta sobre 6 pés.
– 4 pés da máquina (Pos. 1 na Fig. 4.5 - 2
)
– 2 pés da máquina "HS50" (Pos. 2 na Fig. 4.5 - 2
) com 2 peças distanciadoras (Pos. 3 e
Pos. 4 na Fig. 4.5 - 2
) para a regulação da altura, se necessário.
4 Montagem e arranque Manual do usuário SIPLACE HF
4.5 Instalação da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
162
4

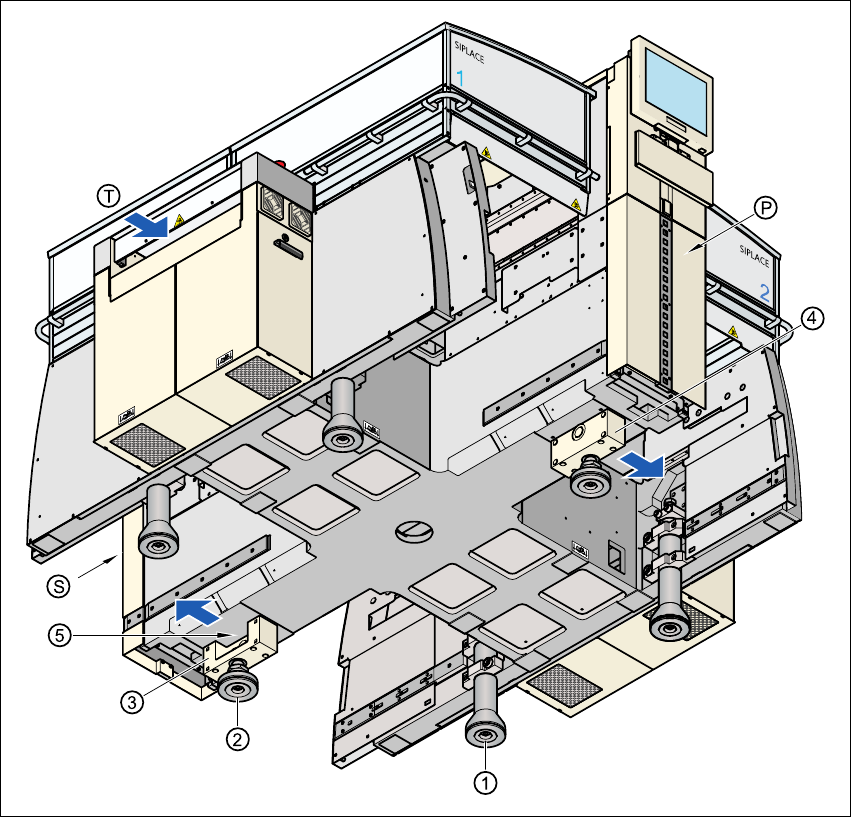

Fig. 4.5 - 2 Pés da máquina automática
4
(1) Pé da máquina
(2) Pé da máquina "HS50"
(3) Peça distanciadora no lado da unidade pneumática
(4) Peça distanciadora no lado da unidade de alimentação elétrica
(5) Furo roscado para pé da máquina "HS50"
(T) Sentido do transporte de placas de circuitos impressos
(P) Unidade pneumática
(S) Unidade de alimentação de corrente
