Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.5 Instalação da máquina automática
177
4.5.9 Montagem do transporte de saída
4.5.9.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave de parafuso de ponta em cruz, tamanho 1
4.5.9.2 Montagem
4
Fig. 4.5 - 11 Transportador de saída - transporte duplo
4
(1) Transporte de saída, flanco
(2) Transporte de processamento 2, flanco
(3) Cobertura de cabos 20 x 200
(4) Parafuso de cabeça embutida, ISO 7046, M3x6, 2 por cada cobertura
(5) Cobertura de cabos 20 x 310
(6) Parafuso de cabeça cilíndrica DIN 912, M3x5, 1 por cada cobertura
(7) Parafuso de cabeça cilíndrica DIN 912, M6x16, e anilha, 4 por flanco
(8) Guia do veio sextavado
4 Montagem e arranque Manual do usuário SIPLACE HF
4.5 Instalação da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
178
Æ Desmonte as coberturas de cabos (Pos. 3 e 5 na Fig. 4.5 - 11) dos flancos (Pos. 1 na Fig.
4.5 - 11
) do transportador de saída.
Æ Coloque o flanco (Pos. 1 na Fig. 4.5 - 11)cuidadosamente no flanco do transporte de proces-
samento (Pos. 2 na Fig. 4.5 - 11
).
ATENÇÃO 4
Tenha o cuidado de evitar cortar ou esmagar cabos das células fotoelétricas ou dos motores
de acionamento.
Æ Fixe cada flanco com 4 parafusos de cabeça cilíndrica M6x16 e respectivas anilhas (Pos. 7 na
Fig. 4.5 - 11
).
Æ Faça a conexão dos cabos elétricos das células fotoelétricas e dos motores de acionamento.
Æ Fixe as coberturas dos cabos (Pos. 3 e 5 na Fig. 4.5 - 11).
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.5 Instalação da máquina automática
179
4.5.10 Montagem do bloco lateral no lado de saída das PCI
4.5.10.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave da máquina
4.5.10.2 Montagem
4

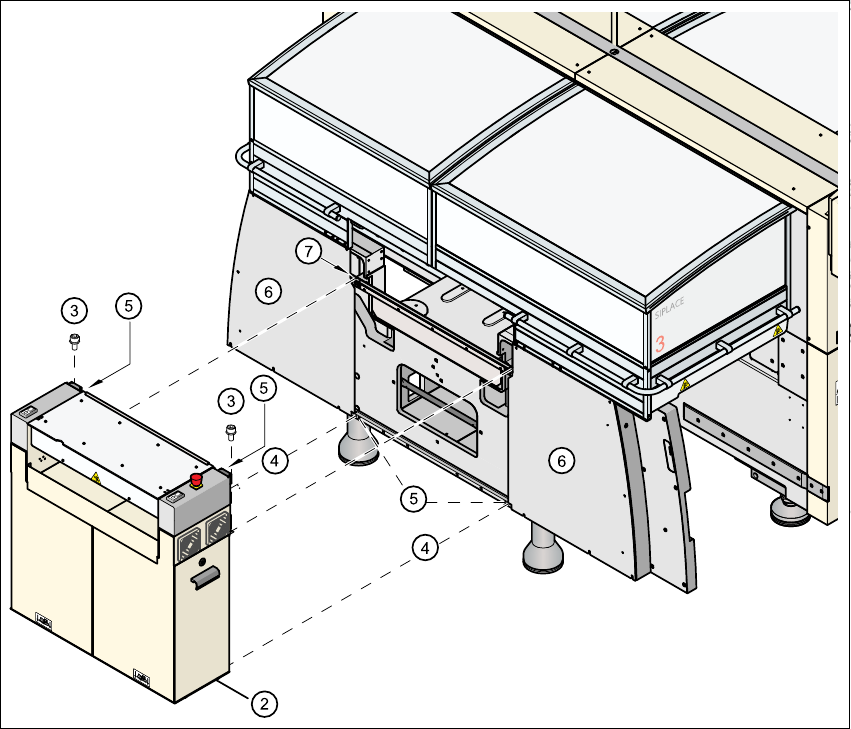

Fig. 4.5 - 12 Montagem do bloco lateral no lado de saída das PCI
(1) Bloco lateral
(2) Portas
(3) Parafuso de cabeça cilíndrica DIN 912, M6x16 e anilha
(4) Parafuso de cabeça cilíndrica DIN 912, M6x16 e anilha
(5) Conexão a terra
(6) Tampa de proteção
(7) Régua da unidade
