lha de forma a levantar a máquina automática pelas partes laterais do quadro. Resultaria daí
a deformação do quadro da máquina.
Æ Ao levantar a máquina automática, a forquilha deve ficar com a carga uniformemente distribu-
ída. Uma base rígida entre a forquilha e a máquina automática evita que esta tombe ao ser
levantada. Desta forma, é possível evitar uma carga excessiva sobre os pés da máquina, o
que provocaria a deformação da fixação dos pés da máquina. Recomendamos que uma se-
gunda pessoa observe o levantamento da máquina automática e garanta que esta não tombe
ao ser levantada pelo empilhador de forquilha.
4.5.13.2 O que é indispensável fazer para o transporte
ATENÇÃO
Durante o transporte, é indispensável que todos os pés da máquina sejam levantados acima do
pavimento. Se durante o transporte os pés da máquina forem arrastados no pavimento ou se
chocarem contra um obstáculo, a sua fixação ao quadro da máquina automática poderia ser
danificada.
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.5 Instalação da máquina automática
187
4.5.13.3 Alinhamento da máquina automática em relação à linha
Æ Posicione a máquina automática com o empilhador de forquilha no local livre na linha.
ATENÇÃO 4
Desça a máquina automática lentamente. Entretanto, uma segunda pessoa verifica que os
pés da máquina assentem simultaneamente no chão. Um choque dos pés da máquina num
só lado contra o chão provoca deformações na fixação dos pés da máquina.
4
4.5.13.4 Alinhamento da máquina automática com o sistema de transporte de
almofada de ar
Æ Coloque por baixo do quadro da máquina as quatro almofadas de ar do sistema de transporte
por almofada de ar.
Æ Suba a máquina automática e faça o seu alinhamento em relação à linha.
Æ Verifique a distância ao sistema de transporte das PCI da máquina automática vizinha. Essa
distância deve ser de 1 mm a 3 mm.
Æ Desça a máquina automática.
4

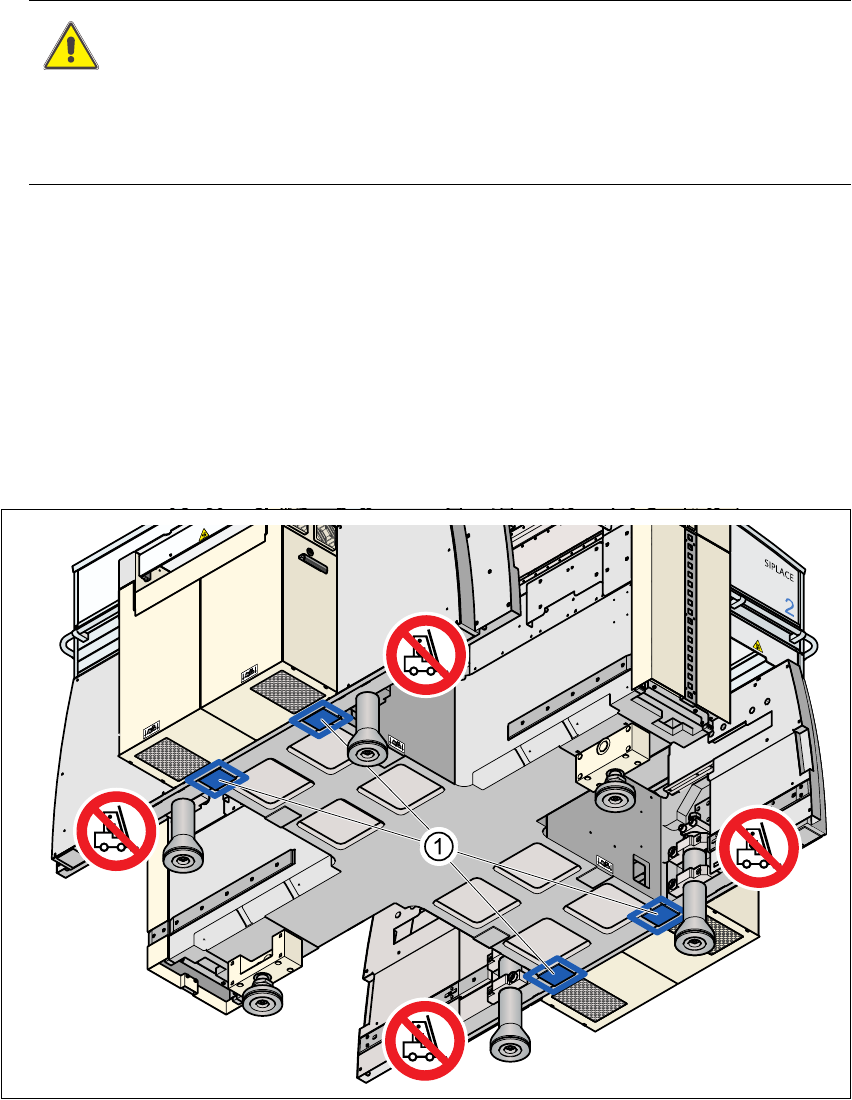

Fig. 4.5 - 16 Posições de assentamento para o sistema de transporte por almofada de ar
(1) Superfícies de assentamento para o sistema de transporte por almofada de ar
4 Montagem e arranque Manual do usuário SIPLACE HF
4.5 Instalação da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
188
4.5.14 Ajustamento definitivo da máquina automática
Æ Coloque o nível de bolha de ar nas direcções X e Y sobre os flancos do transporte das PCI na
zona de montagem 1 (veja a Fig. 4.5 - 17
). A largura do transporte das PCI está previamente
regulada para 136 mm 136 mm.
NOTA: 4
Para o transporte duplo, coloque o nível de bolha de ar para nivelar na direcção X sempre e
só nos flancos exteriores da máquina automática.
Æ Meça a distância entre a margem superior do transportador de PCI e a base. Essa distância
deve ser de 800 mm, 900 mm, 930 mm ou 950 mm.
4
Fig. 4.5 - 17 Alinhamento da máquina automática na direcções X e Y
4
4
Æ Com a chave de boca nº 36 regule o parafuso de cabeça sextavada M24x80 (Pos. 1 na Fig.
4.5 - 18
) de forma a que para a altura de transporte pretendida para as PCI a bolha do nível
não indique qualquer desvio em relação ao ponto zero.
