4 Montagem e arranque Manual do usuário SIPLACE HF 4.6 Adaptação do carro de com ponentes à altura de transpor te das PCI Versão de software SR.504.xx Edição 07/2003 PT 194 4.6.3 Alteração da altura do carro de component…
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.6 Adaptação do carro de componentes à altura de transporte das PCI
193
Na altura normal de 830 mm das PCI, desaparecem todos os pinos de marcação da altura por
baixo das paredes laterais da parte superior do carro de componentes. Se a parte superior for
subida, os pinos de marcação são empurrados para fora por meio de uma mola. A parte superior
da carro de componentes fica então apoiada nesses pinos de marcação.
4.6.1 Advertências
ALERTA
A altura dos carros de componentes só pode ser alterada por técnicos da Siemens ou por pes-
soas devidamente certificadas.
Æ Para isso, têm de ser respeitadas as regras em vigor para a prevenção de acidentes.
Æ Retire todos os transportadores da placa da mesa de componentes se quiser alterar a altura
da mesa de componentes.
4.6.2 Ferramentas e meios de auxiliares
Para regular a altura da máquina automática é preciso dispor das ferramentas e dos meios auxi-
liares seguintes:
– Chave de parafuso com flange para parafusos M6
– Parafuso com olhal para levantar a parte superior do carro de componentes
– Dispositivo de elevação para a parte superior do carro de componentes, mínima capacidade
de carga 120 kg
4 Montagem e arranque Manual do usuário SIPLACE HF
4.6 Adaptação do carro de componentes à altura de transporte das PCI Versão de software SR.504.xx Edição 07/2003 PT
194
4.6.3 Alteração da altura do carro de componentes
ALERTA
Levante todos os alimentadores da placa da mesa de componentes.
Æ Prenda o gancho do dispositivo de elevação no parafuso com olhal (Pos. 1).
Æ Desaperte os 4 parafusos com flange (Pos. 2)
4

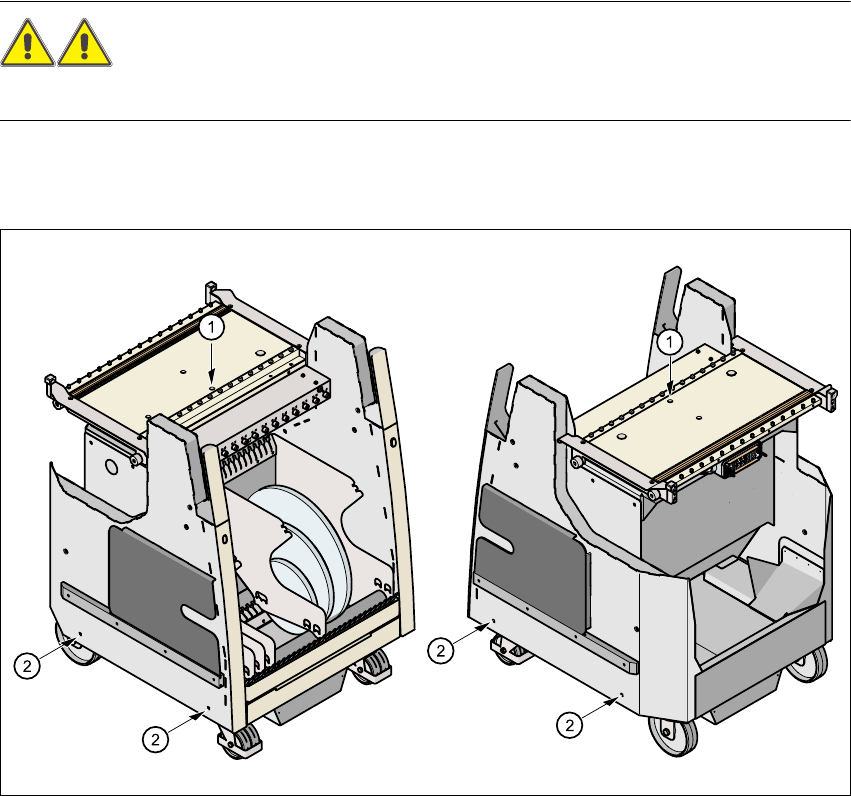

Fig. 4.6 - 2 Posições do parafuso com olhal e dos parafusos com flange
(1) Furo M12 para parafuso com olhal
(2) 4 parafusos com flange M6 x 12
4.6.3.1 Aumento da altura do carro de componentes
Æ Levante a parte superior do carro de componentes até serem empurrados para fora os pinos
da altura pretendida.
Æ Afrouxe um pouco o cabo do dispositivo de elevação até que a parte superior assente no pino.
Æ Aperte bem os 4 parafusos com flange.
Æ Aparafuse o parafuso de olhal na superfície da mesa de componentes.
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.6 Adaptação do carro de componentes à altura de transporte das PCI
195
4.6.3.2 Redução da altura do carro de componentes
Para esta operação são precisas mais duas pessoas para empurrarem para dentro os pinos de
marcação que estão saídos para que a parte superior possa ser descida.
CUIDADO
Não use os dedos para empurrar os pinos de marcação para dentro das aberturas. Utilize para
isso um objeto plano, p.ex. a lâmina de uma chave de parafusos ou uma régua. Há risco de feri-
mentos na polpa dos dedos.
Æ Desça a parte superior para a altura pretendida.
Æ Assegure-se de que a parte superior do carro de componentes está assente nos pinos de mar-
cação.
Æ Aperte bem os quatro parafusos com flange.
Æ Desaperte o parafuso com olhal da superfície da mesa do carro de componentes.
