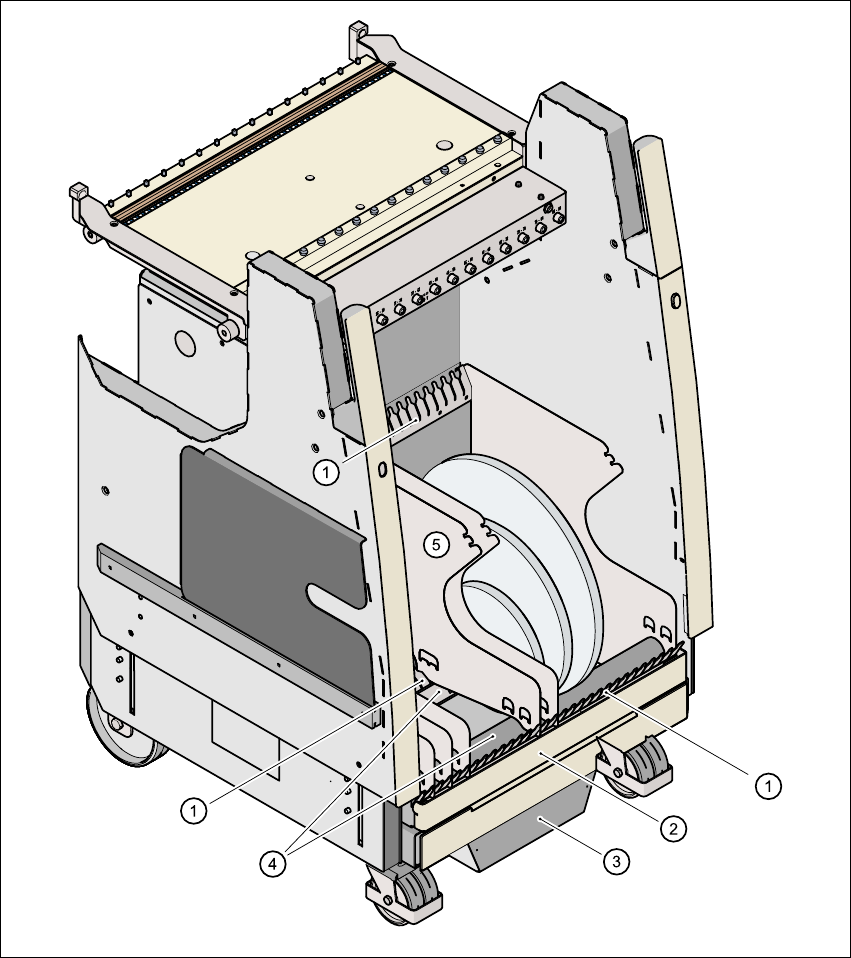

Fig. 5.4 - 2 Chapas divisoras no contentor de fita
(1) Régua de guia para as chapas divisoras
(2) Contentor de fita
(3) Coletor de desperdícios de fita
(4) Barra de encosto para as chapas divisoras
(5) Chapa divisora
Manual do usuário SIPLACE HF 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.504.xx Edição 07/2003 PT 5.4 Faça uma passagem de controle
215
5.4.5 Usar eixos de encaixe para grandes rolos de fita
Æ Para rolos de fita de grandes dimensões, use eixos de encaixe nas chapas divisoras.
NOTA
Para bobinas de fita a5" recomendamos o uso de eixos de encaixe para garantia da segurança
do funcionamento dos alimentadores.
5

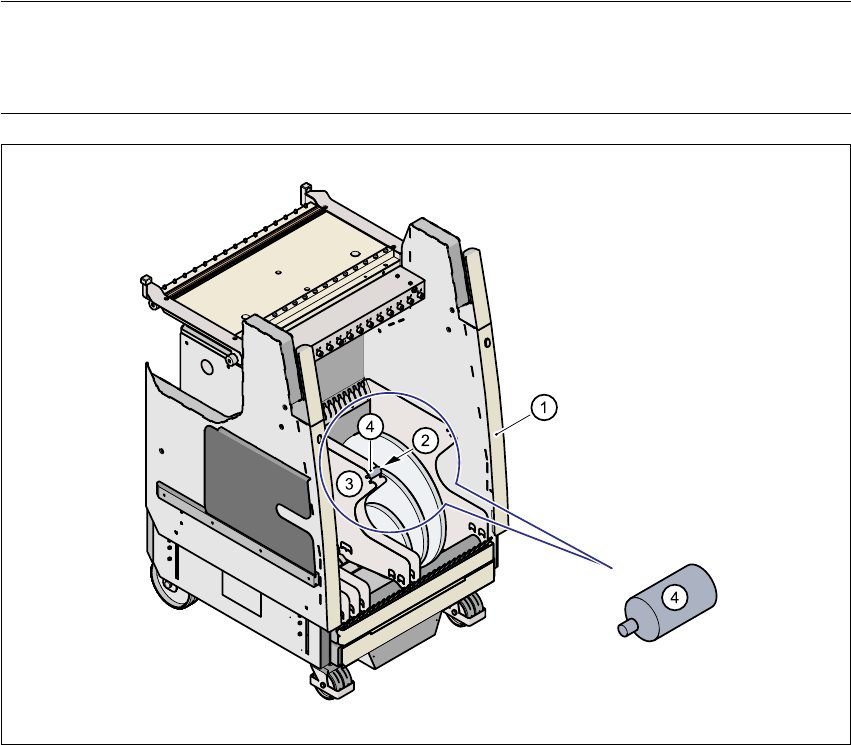

Fig. 5.4 - 3 Utilização de eixos de encaixe para bobinas grandes
5
(1)Carro de componentes
(2)Posição dos eixos de encaixe
(3)Chapa divisora
(4)Eixo de encaixe (ampliado)
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE HF
5.5 Preparação prévia da estação de montar Versão de software SR.504.xx Edição 07/2003 PT
216
5.5 Preparação prévia da estação de montar
Execute os passos de trabalho a seguir descritos para a preparação prévia da estação de equi-
par.
Æ Retire as fitas dos alimentadores e com o aspirador aspire muito bem a superfície dos alimen-
tadores e a zona da condução das fitas.
Æ Esvazie os coletores de desperdícios de fita (ver Pos. 3 na Fig. 5.4 - 2).
Æ Limpe as superfícies de apoio dos alimentadores com um pano embebido em álcool.
Æ Finalmente, aplique numa das faces de apoio um pequena quantidade de produto contra a
corrosão WD40, usando um pano que não largue pêlos.
Æ Aspire as mesas de componentes com um aspirador, ou use um pincel com pêlos curtos para
eliminar componentes soltos.
CUIDADO
Evite retirar com os dedos componentes das réguas magnéticas das mesas de CO porque
corre o risco de se ferir com partículas metálicas minúsculas. 5
NOTA
A régua de distribuição de ar comprimido nas mesas de CO serve para a conexão dos ali-
mentadores Bulkcase. Esta régua corre paralelamente ao transporte das placas de condu-
tores e possui injectores virados para cima. Certifique-se de que esses injectores não estão
sujos nem entram em contato com óleo ou com gordura. Gordura, óleo ou sujidade provo-
cam perturbações no alimentador; os componentes no alimentador podem até ficar inutilizá-
veis. 5
Æ Verifique a superfície das réguas magnéticas quanto a possíveis irregularidades ou danos e,
se necessário, rectifique a superfície com uma pedra de afiar.
Æ Seguidamente, limpe as réguas magnéticas com um pano embebido em álcool
Æ Aplique sobre as réguas magnéticas uma pequena quantidade de produto contra a corrosão
WD40, com um pano que não largue pêlos.
Æ Limpe as superfícies de apoio das mesas de CO com um pano embebido em álcool e aplique
seguidamente uma pequena quantidade de produto contra a corrosão WD40, com um pano
que não largue pêlos.
Æ Aspire o contentor de fita.
Æ Verifique a localidade dos alimentadores.
