6.2.2 Alimentador 3 x 8 mm S

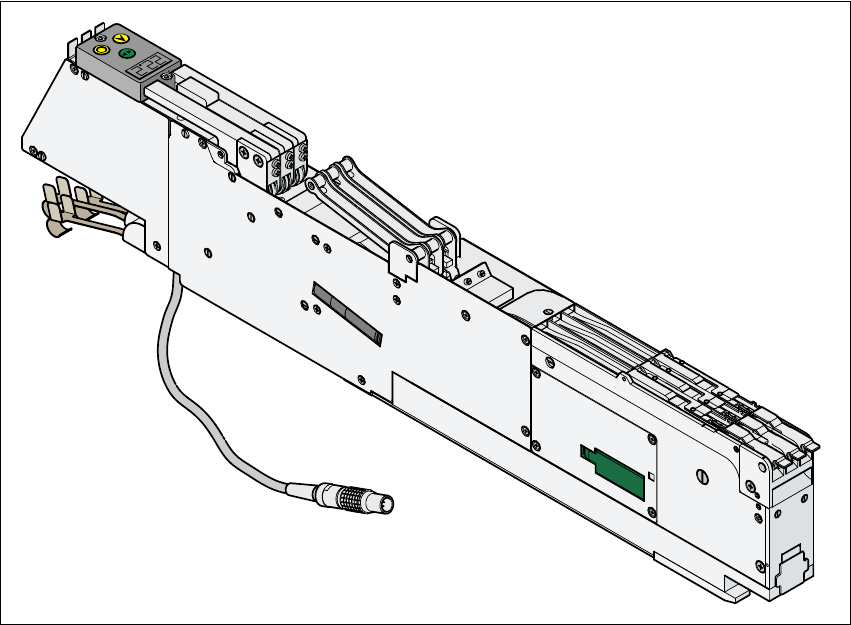

Fig. 6.2 - 2 Alimentador 3 x 8 mm S
Número do artigo 00141098-xx 6
Largura 30,6 mm 6
Pistas por alimentador 3 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Armazém de componentes com bobinas de 7" aprox. 4000 unidades 6
Avanço de transporte (regulável) 2mm / 4mm 6
Manual do usuário SIPLACE HF 6 Manuseio dos componentes
Versão de software SR.504.xx Edição 07/2003 PT 6.2 Dados técnicos dos alimentadores
233
6.2.3 Alimentador 3 x 8 mm S para componentes 0201/0402
6

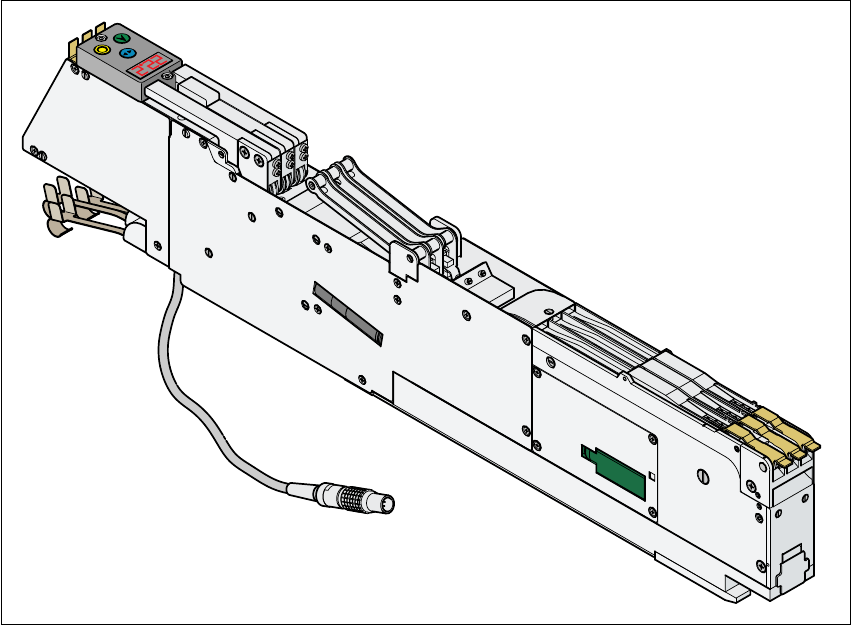

Fig. 6.2 - 3 Alimentador 3 x 8 mm S para componentes 0201/0402
6
Número do artigo 00141099-xx 6
Largura 30,6 mm 6
Gama de componentes 0201, 0402 6
Pistas por alimentador 3 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Armazém de componentes com bobinas de 7" aprox. 10.000 -15.000 unidades 6
Avanço de transporte (regulável) 2mm / 4mm 6
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.2 Dados técnicos dos alimentadores Versão de software SR.504.xx Edição 07/2003 PT
234
6.2.4 Alimentador 12/16 mm S

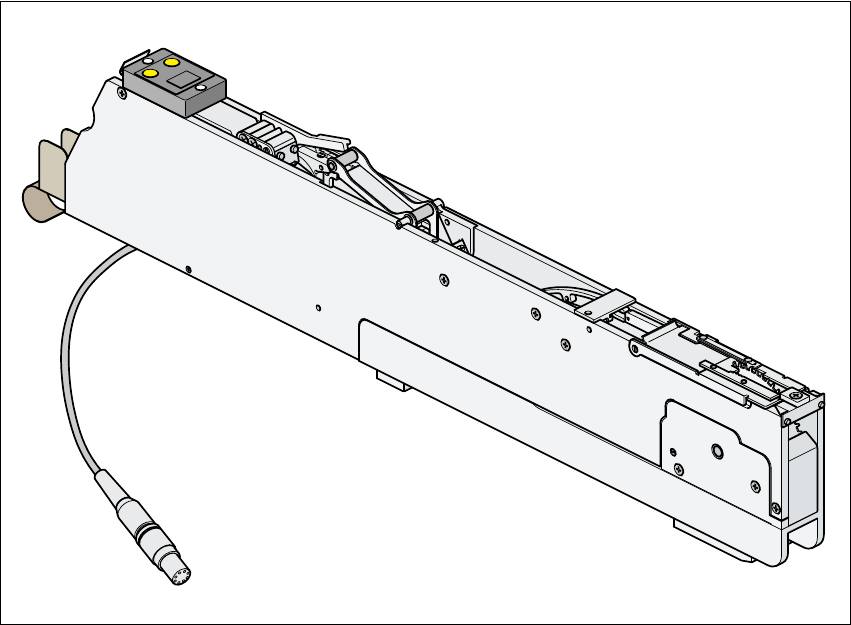

Fig. 6.2 - 4 Alimentador 12/16 mm S
Número do artigo 00141092-xx 6
Largura 30,6 mm 6
Pistas por alimentador 1 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Armazém de componentes com bobinas de 7" aprox. 4000 unidades 6
Avanço de transporte (regulável) 4mm, 8mm, 12mm, 16mm 6
