Manual do usuário SIPLACE HF 6 Manuseio dos c omponentes Versão de software SR.504.xx E dição 07/2003 PT 6.2 Dados técnicos dos alimentadores 239 6.2.9 Aliment ador 56 mm S 6 Fig. 6.2 - 9 Alimentador 56 mm S 6 Número do …
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.2 Dados técnicos dos alimentadores Versão de software SR.504.xx Edição 07/2003 PT
238
6.2.8 Alimentador 44 mm S

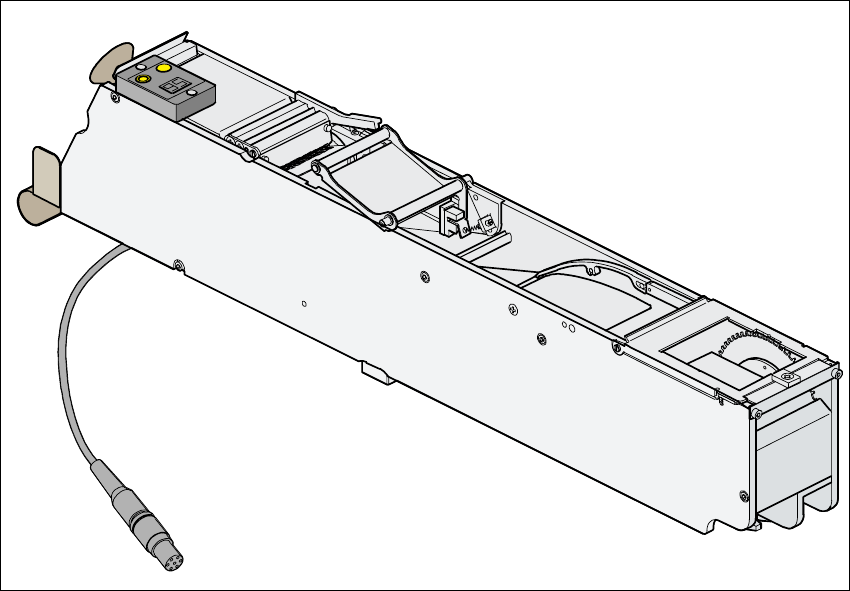

Fig. 6.2 - 8 Alimentador 44 mm S
Número do artigo 00141094-xx 6
Largura 54,3 mm 6
Pistas por alimentador 1 6
Localidades ocupadas 2 6
Número máximo de alimentadores 4 x 7 6
Armazém de componentes com bobinas de 7" aprox. 2000 unidades 6
Avanço de transporte (regulável) 4 a 52 mm (em passos de 4mm) 6
Manual do usuário SIPLACE HF 6 Manuseio dos componentes
Versão de software SR.504.xx Edição 07/2003 PT 6.2 Dados técnicos dos alimentadores
239
6.2.9 Alimentador 56 mm S
6

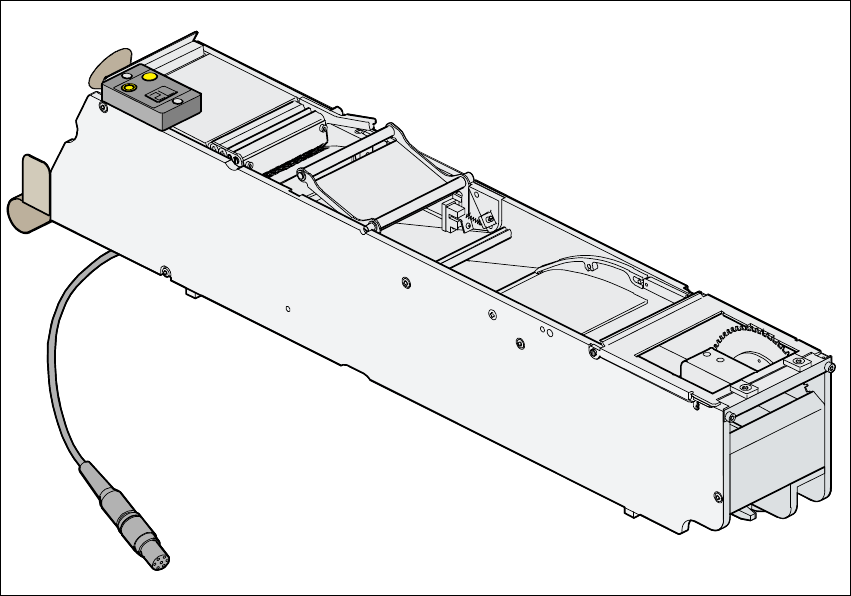

Fig. 6.2 - 9 Alimentador 56 mm S
6
Número do artigo 00141095-xx 6
Largura 66,2 mm 6
Pistas por alimentador 1 6
Localidades ocupadas 2,5 6
Número máximo de alimentadores 4 x 6 6
Armazém de componentes com bobinas de 7" aprox. 2000 unidades 6
Avanço de transporte (regulável) 4 a 68 mm (em passos de 4mm) 6
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.2 Dados técnicos dos alimentadores Versão de software SR.504.xx Edição 07/2003 PT
240
6.2.10 Alimentador 72 mm S
6
Fig. 6.2 - 10 Alimentador 72 mm S
6
Número do artigo 00141097-xx 6
Largura 82,6 mm 6
Pistas por alimentador 1 6
Localidades ocupadas 3 6
Número máximo de alimentadores 4 x 5 6
Armazém de componentes com bobinas de 7" aprox. 2000 unidades 6
Avanço de transporte (regulável) 4 a 80 mm (em passos de 4mm) 6
