6.2.14 Suporte de carregador de waffle-pack (Tray manual)
Com o suporte de carregador de waffle-pack é possível fazer a recolha de componentes a partir
de carregadores de waffle-pack. Os carregadores de waffle-pack são trocados à mão. 6
6

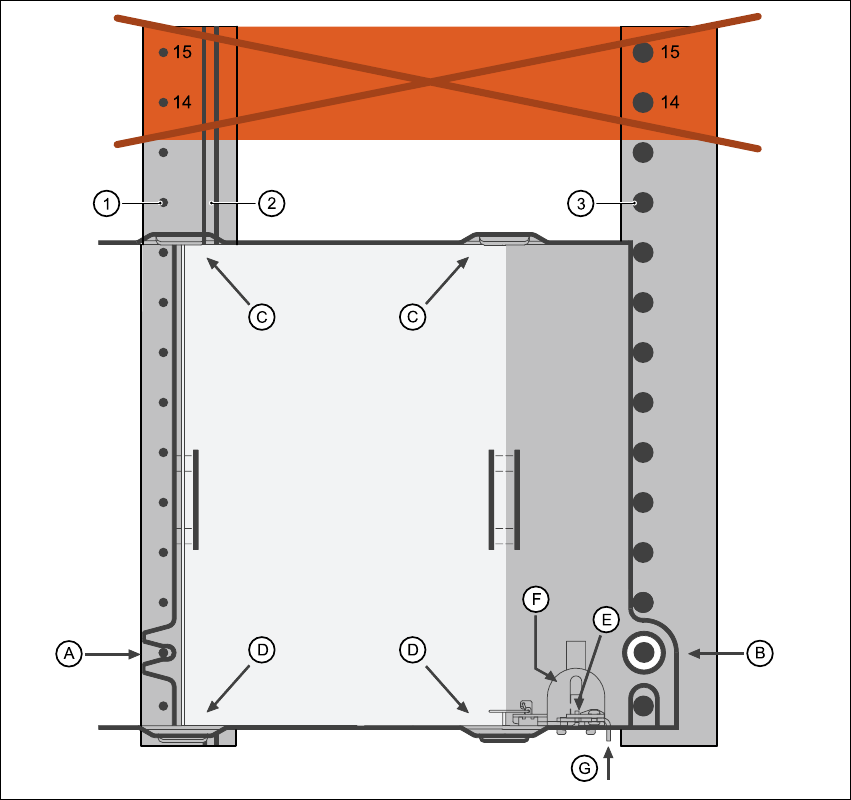

Fig. 6.2 - 14 Montagem/desmontagem
(1) Pinos de centrar
(2) Régua magnética
(3) Calota
(14), (15) Esta posição não deve ser ocupada.
O suporte para carregadores de waffle-pack é colocado como um alimentador na mesa dos CO.
Existem duas execuções diferentes de suportes, que diferem na largura. 6
Suporte para grande carregador de waffle-pack (260mmx360mm, 9 localidades ocupadas)
Artigo nº 00116430-01 e 6
Manual do usuário SIPLACE HF 6 Manuseio dos componentes
Versão de software SR.504.xx Edição 07/2003 PT 6.2 Dados técnicos dos alimentadores
245
Suporte para pequeno carregador de waffle-pack (136mmx360mm, 5 localidades ocupadas)
Artigo nº 00116432-01 6
NOTA
– A Tray manual só pode ser preparada nas localidades 2 e 4. As posições do alimentador 14 e
15 na mesa dos CO não devem ser ocupadas.
– Na localidade 4 não é possível utilizar simultaneamente a Tray manual e o trocador de bocais.
– O carro de componentes não pode ser aproximado ou afastado com a Tray preparada.
6.2.14.1 Montagem
Æ Coloque a parte dianteira do "Suporte para carregadores de waffle-pack" no correspondente
pino de centrar (A na Fig. 6.2 - 14
).
Æ Seguidamente, coloque o furo na parte posterior do "Suporte para carregadores de waffle-
pack" na calota da mesa de componentes (B na Fig. 6.2 - 14
).
Æ Verifique se o "Suporte para carregadores de waffle-pack" está bem assente sobre a mesa de
componentes.
Æ Coloque um lado do suporte do carregador de waffle-pack no suporte (C na Fig. 6.2 - 14).
Empurre seguidamente o outro lado contra o suporte (D na Fig. 6.2 - 14
).
Æ Empurre o carregador de waffle-pack contra o batente (E na Fig. 6.2 - 14).
Æ Fixe o suporte do carregador de waffle-pack, carregando no gatilho (F na Fig. 6.2 - 14) para
baixo.
Æ Para retirar o suporte do carregador de waffle-pack, carregue de novo no gatilho.
NOTA
No "Suporte de pequeno carregador de waffle-pack" (136mm), é possível montar um carregador
de waffle-pack (Carregador de waffle-pack JEDEC / CENELEC) diretamente no suporte, isto é,
sem suporte de carregador de waffle-pack. Para isso, troque o retentor. 6
6.2.14.2 Troca do retentor
Æ Segure no retentor (G na Fig. 6.2 - 14). Carregue no gatilho (F na Fig. 6.2 - 14) para baixo e
retire o retentor, empurrando-o para fora lateralmente.
6.2.14.3 Entrada de dados
Defina os carregadores de waffle-pack, tal como se descreve no manual do usuário de SIPLACE
Pro. 6
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.3 Equipar os alimentadores Versão de software SR.504.xx Edição 07/2003 PT
246
6.3 Equipar os alimentadores
6

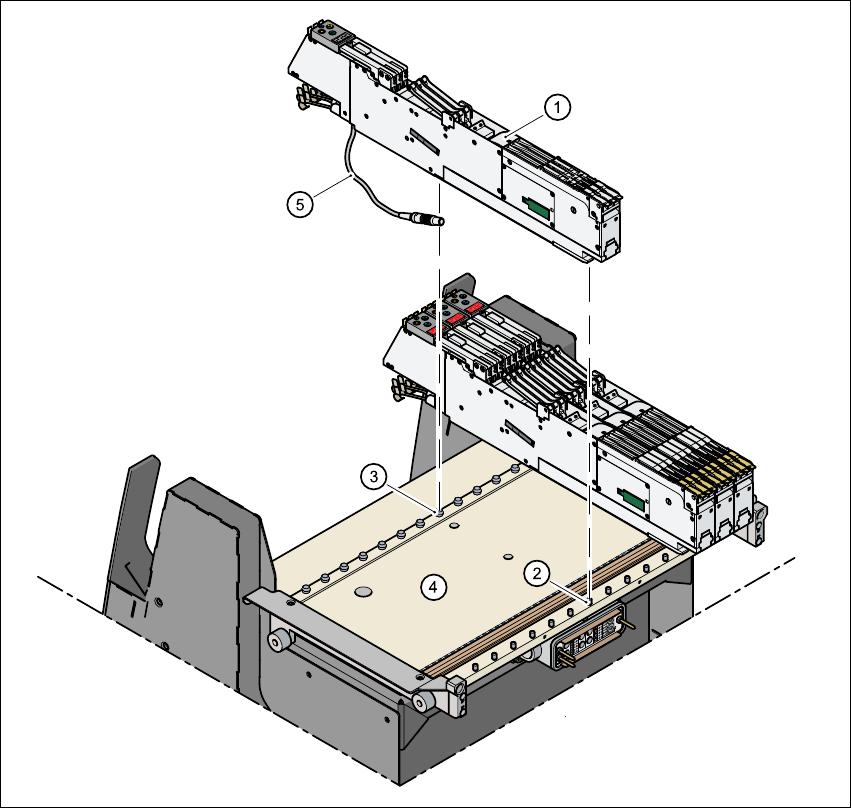

Fig. 6.3 - 1 Mesa dos CO com 15 localidades para alimentador
(1) Alimentador
(2) Pino de centrar
(3) Calota
(4) Mesa de componentes
(5) Cabo de conexão do alimentador
