Manual do usuário SIPLACE HF 6 Manuseio dos c omponentes Versão de software SR.504.xx E dição 07/2003 PT 6.7 Canal de guia da embalagem 265 6.7 Canal de guia da emba lage m O canal d e guia da embala gem prende na fen da…
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.6 Aparelho de corte pneumático Versão de software SR.504.xx Edição 07/2003 PT
264
A base do aparelho de corte é constituída por um quadro horizontal (Pos. 1 na Fig. 6.6 - 1) com
uma aresta de corte fixa e com uma lâmina de corte móvel movida por dois cilindros de curso
curto (Pos. 2 na Fig. 6.6 - 1
).
Interruptores de aproximação (Pos. 5 na Fig. 6.6 - 1
) assinalam a posição do êmbolo do cilindro
de curso reduzido e, portanto, também da lâmina de corte. A electrónica de comando (Pos. 4 na
Fig. 6.6 - 1
) regista, por exemplo, que um componente que ficou na embalagem não foi cortado.
O processo de corte só se verifica durante a montagem. Devido ao sistema de segurança no fun-
cionamento, o aparelho de corte está integrado no circuito de PARADA DE EMERGÊNCIA. Para
trabalhos de assistência técnica, o aparelho de corte pode ser desmontado e novamente mon-
tado em 15 minutos.
6.6.2 Dados técnicos
Alimentação de ar comprimido 0,5 MPa = 5,0 bar
Consumo de ar comprimido 135 Nl/mín.
Duração do impulso 1,5 seg. por corte
Tensões de alimentação 5 V-, 24 V-
Manual do usuário SIPLACE HF 6 Manuseio dos componentes
Versão de software SR.504.xx Edição 07/2003 PT 6.7 Canal de guia da embalagem
265
6.7 Canal de guia da embalagem
O canal de guia da embalagem prende na fenda de entrada (Pos. 1) as embalagens dos alimen-
tadores e conduz os mesmos da fenda de saída (Pos. 2) para a posição de corte do aparelho de
corte pneumático. Aí, a fita é cortada e enviada pela calha de desperdícios para o coletor do carro
de componentes.
O canal de guia da embalagem está montado sobre o aparelho de corte pneumático com quatro
parafusos.
6

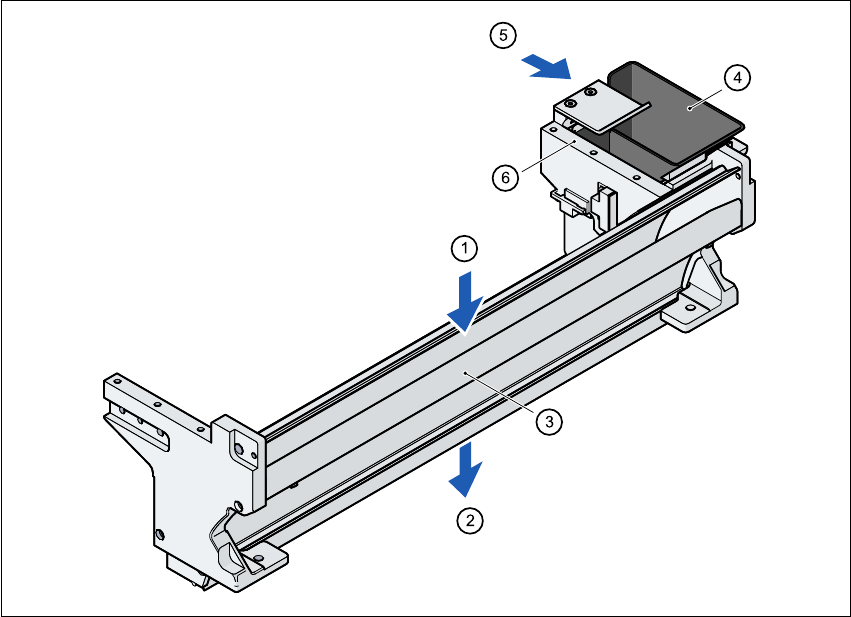

Fig. 6.7 - 1 Canal de guia da embalagem com coletor de rejeição dos componentes
(1) Fenda de entrada para as embalagens
(2) Fenda de saída para as embalagens por cima do aparelho de corte pneumático
(3) Chapa de separação para fitas < 17 mm, desmontável para fitas > 17 mm
(4) Coletor de rejeição dos componentes
(5) Posição de montagem para o dispositivo de retirada de bocais
(6) Superfície para a montagem do trocador de bocais
O canal de guia da embalagem cobre completamente a barra de corte do aparelho de corte.
Desta forma, fica excluída a possibilidade de ferimentos pela barra de corte.
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.7 Canal de guia da embalagem Versão de software SR.504.xx Edição 07/2003 PT
266
O canal de guia da embalagem é elemento de suporte para outros módulos:
– coletor de rejeição de componentes, desmontável (Pos. 4)
– superfície de montagem (Pos. 6) para o trocador de bocais da cabeça Collect&Place e
TwinHead
– Como opção, é possível montar no canal de guia da embalagem o dispositivo de recolha para
bocais das cabeças Collect & Place de 6 e de 12 segmentos (veja o Capítulo7
, Extensões da
estação).
