Manual do usuário SIPLACE HF 7 Extensões da estação Versão de software SR.504.xx E dição 07/2003 PT 7.1 Trocador de bocais 283 7.1.2.2 Localização 7 Fig. 7.1 - 9 Localização dos trocadores de boca is para a cabeça Collec…
7 Extensões da estação Manual do usuário SIPLACE HF
7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT
282
7.1.2 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
Este trocador de bocais pode receber até 6 carregadores com 6 garagens de bocais cada um.
Existem dois tipos de carregadores: Carregadores para bocais do tipo 8xx e carregadores para
bocais do tipo 9xx. Os carregadores estão assentes sobre um suporte comum. Estão centrados
com dois pinos cilíndricos e fixados com grampos.
Na localidade 1 podem ser instalados até 2 trocadores de bocais para a cabeça Collect&Place de
6 segmentos (Pos. 1 e 2 na Fig. 7.1 - 9
). Para uma capacidade total de 12 carregadores, ficam
assim disponíveis 72 garagens de bocais.
7

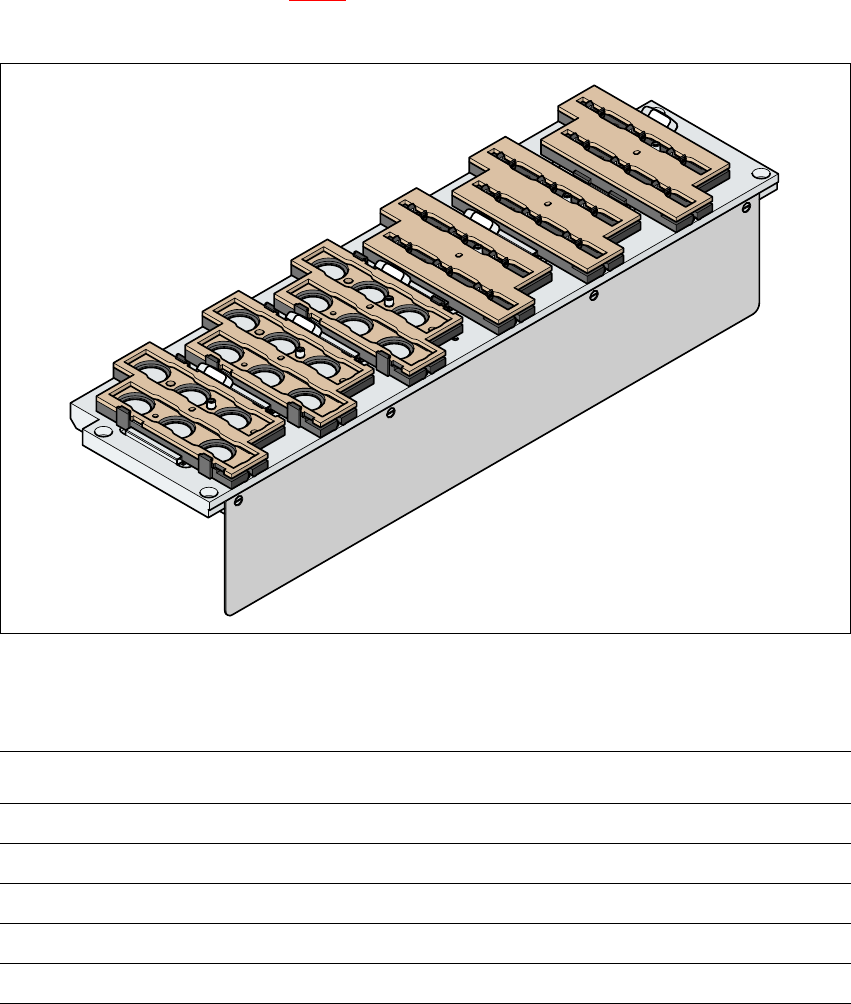

Fig. 7.1 - 8 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
7.1.2.1 Dados técnicos
7
Trocador de bocais para a cabeça Collect&Place de 6 segmentos
Dimensões (comprimento x largura x altura) 448 mm x 122,5 mm x 97,7 mm
Quantidade de localizações de bocais 6
Tipos de bocais 8xx, 9xx
Tempo de abrir e fechar a placa de fecho < 200 ms
Conexão de ar comprimido 0,48 MPa (4,8 bar)
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.1 Trocador de bocais
283
7.1.2.2 Localização
7
Fig. 7.1 - 9 Localização dos trocadores de bocais para a cabeça Collect&Place de 6 segmentos
7
(1)Trocador de bocais nº 1
(2)Trocador de bocais nº 2
(3)Coletor de rejeição para componentes
(4)Dispositivo de recolha e coletor de rejeição para bocais
(5)Carregador de bocais
7
7
7
7 Extensões da estação Manual do usuário SIPLACE HF
7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT
284
7.1.2.3 Montagem
O trocador de bocais nº 1 (veja a Fig. 7.1 - 9) está fixo à alimentação do carro de componentes.
Para o trocador de bocais nº 2 existe um conjunto de montagem suplementar. É constituído pelo
dispositivo de recolha e pelo coletor de rejeição para bocais (veja a Seção 7.1.2.8
).
7
Fig. 7.1 - 10 Posição de montagem
(1) Chapa de cobertura apontada para o transporte das PCI
7
Æ Oriente o trocador de bocais de forma a que a chapa de cobertura aponte para o transporte
das PCI.
7.1.2.4 Descrição do funcionamento
Os bocais estão nos locais respectivos e são fixados por uma placa de fecho móvel. Um cilindro
pneumático desloca a chapa de bloqueio em 12 mm. De acordo com a posição da chapa de blo-
queio, todos os bocais ficam presos ou soltos. Se não for feita troca de bocais, a placa de fecho
está sempre na posição "fechada".
Cada carregador do trocador de bocais possui uma marca de posição para o reconhecimento da
localização. As localidades dos carregadores estão numeradas de 1 a 12 (veja a Fig. 7.1 - 9
). As
6 garagens de bocais nos carregadores também estão.numeradas. (veja a Fig. 7.1 - 11
).
NOTA 7
Carregadores especiais podem ser construídos após consulta a SIEMENSDematic e recebem
uma identificação especial.
