Manual do usuário SIPLACE HF 7 Extensões da estação Versão de software SR.504.xx E dição 07/2003 PT 7.1 Trocador de bocais 285 Coleta de um boc al 7 – O ei xo Z da cabeç a desce. – A placa de fecho (Pos. 2 na Fig. 7.1 - …
7 Extensões da estação Manual do usuário SIPLACE HF
7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT
284
7.1.2.3 Montagem
O trocador de bocais nº 1 (veja a Fig. 7.1 - 9) está fixo à alimentação do carro de componentes.
Para o trocador de bocais nº 2 existe um conjunto de montagem suplementar. É constituído pelo
dispositivo de recolha e pelo coletor de rejeição para bocais (veja a Seção 7.1.2.8
).
7
Fig. 7.1 - 10 Posição de montagem
(1) Chapa de cobertura apontada para o transporte das PCI
7
Æ Oriente o trocador de bocais de forma a que a chapa de cobertura aponte para o transporte
das PCI.
7.1.2.4 Descrição do funcionamento
Os bocais estão nos locais respectivos e são fixados por uma placa de fecho móvel. Um cilindro
pneumático desloca a chapa de bloqueio em 12 mm. De acordo com a posição da chapa de blo-
queio, todos os bocais ficam presos ou soltos. Se não for feita troca de bocais, a placa de fecho
está sempre na posição "fechada".
Cada carregador do trocador de bocais possui uma marca de posição para o reconhecimento da
localização. As localidades dos carregadores estão numeradas de 1 a 12 (veja a Fig. 7.1 - 9
). As
6 garagens de bocais nos carregadores também estão.numeradas. (veja a Fig. 7.1 - 11
).
NOTA 7
Carregadores especiais podem ser construídos após consulta a SIEMENSDematic e recebem
uma identificação especial.
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.1 Trocador de bocais
285
Coleta de um bocal 7
– O eixo Z da cabeça desce.
– A placa de fecho (Pos. 2 na Fig. 7.1 - 11
) abre e liberta os bocais.
– O bocal é recolhido pelo tubo da cabeça Collect&Place.
– O eixo Z sobe.
Colocação de um bocal 7
– A placa de fecho (Pos. 5 na Fig. 7.1 - 11) abre e liberta os bocais.
– O eixo Z da cabeça Collect&Place desce e coloca o bocal.
– A placa de fecho fecha.
– O eixo Z da cabeça Collect&Place sobe.
Rejeição de bocais danificados 7
– No dispositivo de rejeição (Pos. 2 na Fig. 7.1 - 11), o eixo Z da cabeça Collect&Place 14 mm
desce e transporta assim o bocal danificado para o orifício do dispositivo de rejeição.
– O eixo Z sobe de novo, e o bocal é retirado do tubo por arames de mola.
– O bocal cai para o coletor de rejeição.
7 Extensões da estação Manual do usuário SIPLACE HF
7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT
286
7

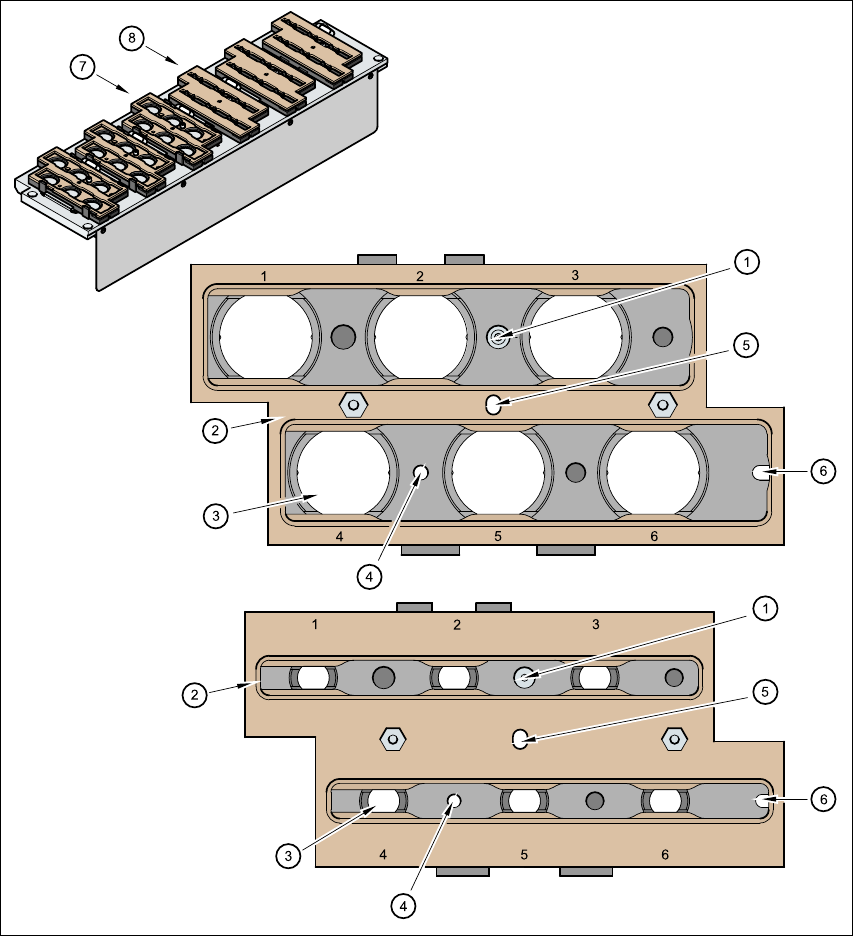

Fig. 7.1 - 11 Carregador e garagens de bocais
(1) Marca de posição
(2) Chapa de bloqueio
(3) Garagem para bocais dos tipos 9xx e 8xx
(4) Furo para pino cilíndrico para centragem dos carregadores
(5) Furo para pino cilíndrico do mecanismo de empurrar
(6) Furo oblongo para pino cilíndrico para centragem dos carregadores
(7) Carregador para bocais do tipo 8xx
(8) Carregador para bocais do tipo 9xx
