Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.1 Trocador de bocais
289
Æ Empurre o carregador horizontalmente para o suporte e solte o gancho de mola. O gancho
de mola tem de encaixar.
7
7
7
7
7.1.2.7 Reconhecimento da localização
Cada carregador do trocador de bocais possui uma marca de posição para o reconhecimento da
localização.
7

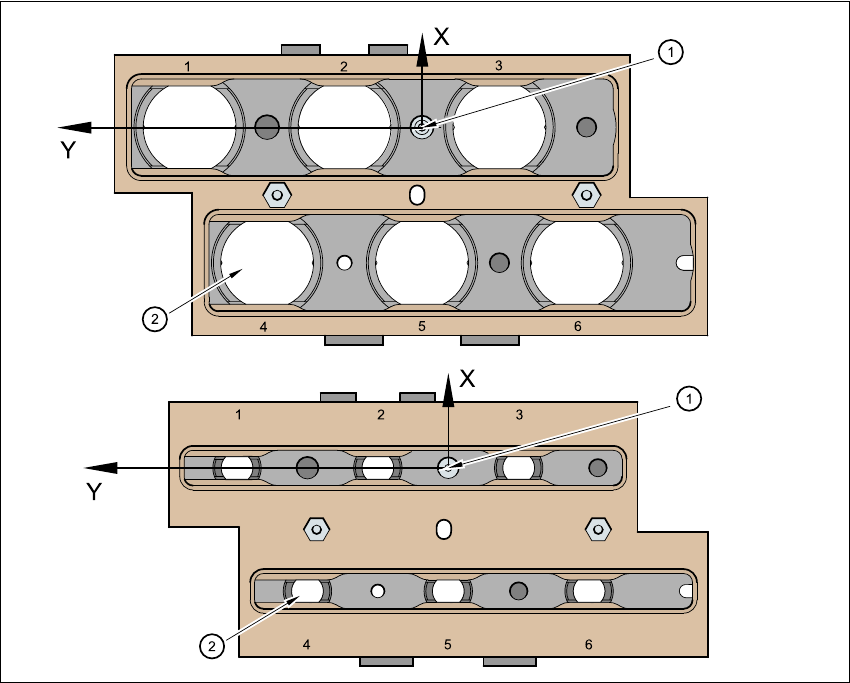

Fig. 7.1 - 13 Trocador de bocais - reconhecimento da localização
(1) Marca de posição
(2) Posição dos bocais no carregador relativamente à marca de posição
7 Extensões da estação Manual do usuário SIPLACE HF
7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT
290
7.1.2.8 Conjunto de montagem para o 2º trocador de bocais
O 2º trocador de bocais é instalado na localidade 1 (veja a Fig. 7.1 - 7). O pacote de recarga con-
tém, além do trocador de bocais, um conjunto de montagem e um dispositivo de recolha de bocais
com coletor de rejeição.
7

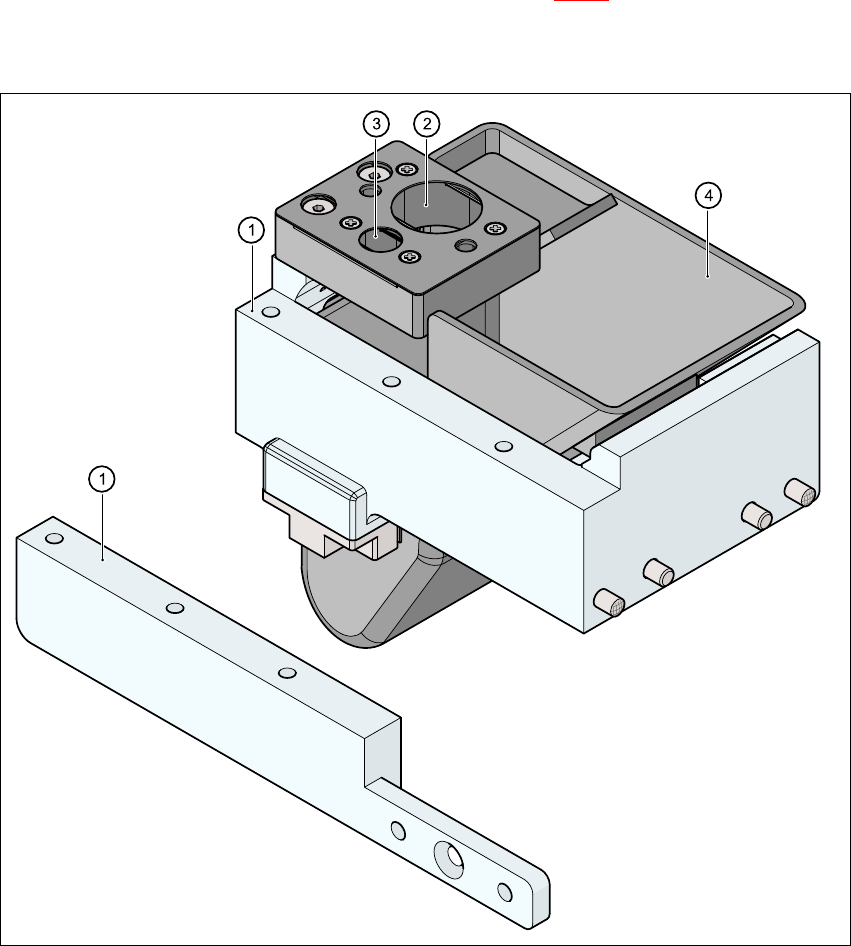

Fig. 7.1 - 14 Conjunto de montagem para o 2º trocador de bocais
(1) Conjunto de montagem para o 2º trocador de bocais
(2) Dispositivo de recolha para bocais do tipo 8xx
(3) Dispositivo de recolha para bocais do tipo 9xx
(4) Caixa de rejeito de bocais
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.1 Trocador de bocais
291
7.1.3 Trocador de bocais para SIPLACE TwinHead
Este trocador de bocais pode alojar até 12 carregadores de bocais. Existem dois tipos de carre-
gadores: carregadores standard e carregadores para bocais especiais, ou garras. Os carregado-
res estão assentes sobre um suporte comum. Cada um está centrado com dois pinos cilíndricos
e fixado com dois parafusos de cabeça de embutir.
Nas localidades 1 e 3 pode ser instalado 1 trocador de pipetas (veja as Pos. 1 e 5 na Fig.
7.1 - 16
). Para uma capacidade total de 8 carregadores standard e 4 carregadores de bocais
especiais ou garras, ficam, assim, 2 x 72 garagens de bocais à disposição.
7
Fig. 7.1 - 15 Trocador de bocais para SIPLACE TwinHead
7
7
7.1.3.1 Dados técnicos
7
Trocador de bocais para SIPLACE TwinHead
Dimensões (comprimento x largura x altura) 448 mm x 68,5 mm x 49 mm
Quantidade de localizações de bocais
16 para bocais standard
4 para bocais especiais ou garras
Tipos de bocais
5xx, standard
4 xx com adaptador
9 xx com adaptador
Tempo de troca de bocais < 2 s
