7 Extensões da estação Manual do usuário SIPLACE HF 7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT 296 Configuração de carregador do Tipo C com um máximo de 1 2 bocais diferentes 7 7 Fig. 7.1 - 21 …
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.1 Trocador de bocais
295
7.1.3.5 Configuração do carregador
Há três configurações possíveis de carregador
Configuração de carregador do Tipo A com um máximo de 7 bocais diferentes 7
7
Fig. 7.1 - 19 Configuração de carregador do Tipo C
Configuração de carregador do Tipo B com um máximo de 12 bocais diferentes 7
7
Fig. 7.1 - 20 Configuração do carregador, Tipo B
7 Extensões da estação Manual do usuário SIPLACE HF
7.1 Trocador de bocais Versão de software SR.504.xx Edição 07/2003 PT
296

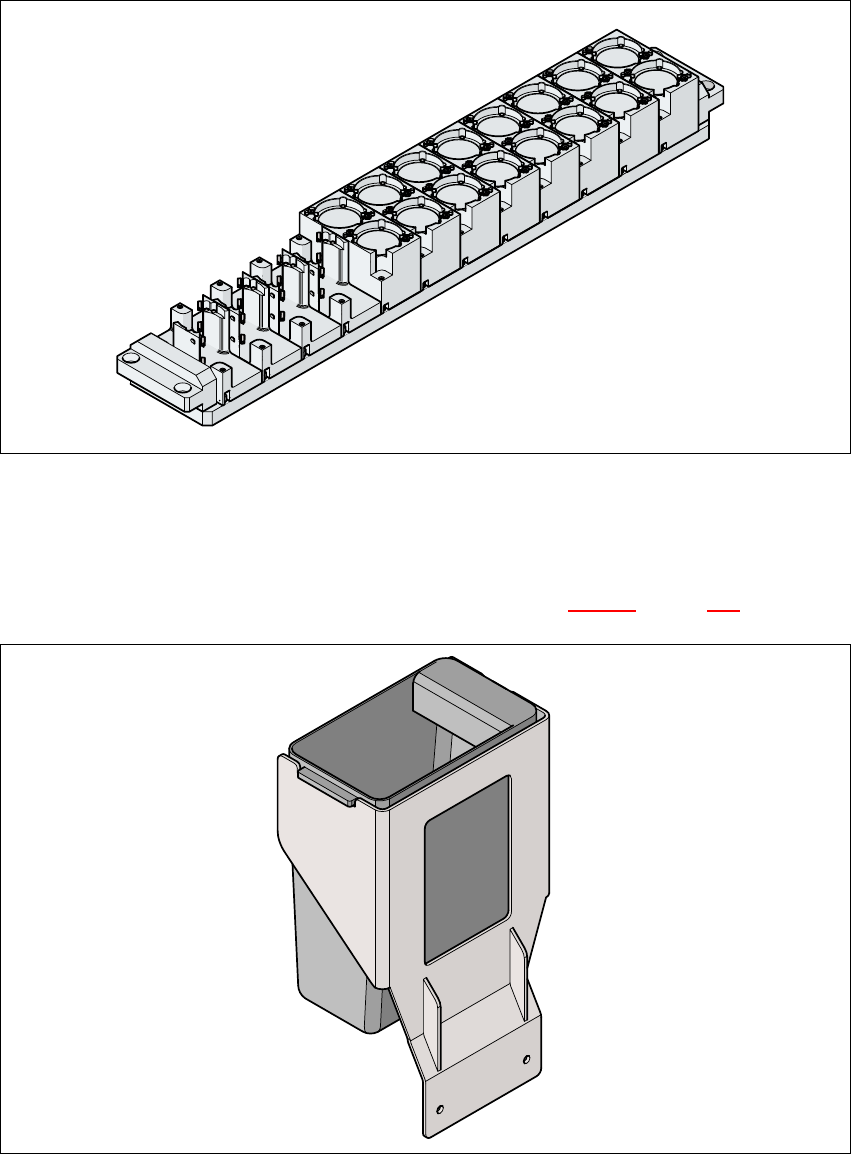

Configuração de carregador do Tipo C com um máximo de 12 bocais diferentes 7
7
Fig. 7.1 - 21 Configuração de carregador do Tipo C
7.1.3.6 Coletor de rejeição dos componentes
Para o SIPLACE TwinHead pode ser instalado um coletor de rejeição de componentes. Fica po-
sicionado ao lado do módulo de visão de Fine-Pitch (veja a Fig. 7.1 - 10
, página284).
7
Fig. 7.1 - 22 Coletor de rejeição dos componentes
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.1 Trocador de bocais
297
7.1.4 Garras e bocais especiais
Além da gama SMT normal, as máquinas automáticas SIPLACE também trabalham com compo-
nentes segundo a técnica de encaixe em furo (Through Hole Technology) e componentes de for-
mas invulgares OSC (Odd Shaped Components). Paralelamente a isso, a SIEMENSDEMATIC
estuda e constrói continuamente bocais especiais e garras.
São fornecidos bocais especiais para todas as cabeças de montar, a fim de permitirem um má-
ximo de velocidade, precisão e flexibilidade na execução de encomendas de montagem. A utili-
zação de trocadores de bocais automáticos reduz também os tempos de preparação que se
verificam numa troca de produto.
SIEMENSDEMATIC fornece garras para as cabeças Pick&Place. Componentes cujas superfícies
não sejam próprias para aspiração por meio de bocais são retirados por garras mecânicas e mon-
tados. Existem duas execuções de garras que podem ser classificadas em dois grupos de acordo
com a sua função:
– Garras que pegam no componente pelas arestas exteriores e
– garras que pegam no componente pela aresta interior.
SIEMENSDEMATIC fornece informações sobre bocais especiais e garras. Para carregadores es-
peciais e garras, consulte SIEMENSDEMATIC.
