Manual do usuário SIPLACE HF 7 Extensões da estação Versão de software SR.504.xx E dição 07/2003 PT 7.3 Leitor do código de barras de componentes 301 códigos de barras estão n umera das con tinuam ente d e doi s em dois …
7 Extensões da estação Manual do usuário SIPLACE HF
7.3 Leitor do código de barras de componentes Versão de software SR.504.xx Edição 07/2003 PT
300
7.3 Leitor do código de barras de componentes
7.3.1 Generalidades
A máquina automática de montar oferece a possibilidade de leitura da ocupação das trilhas por
intermédio de um leitor de código de barras para verificação da coincidência e para leitura de da-
dos de componentes de bobinas de componentes. Em ambas as áreas de comando da máquina
automática de montar é possível instalar leitores de código de barras de componentes. Um con-
junto de preparação suplementar contém dois leitores do código de barras de componentes.
7

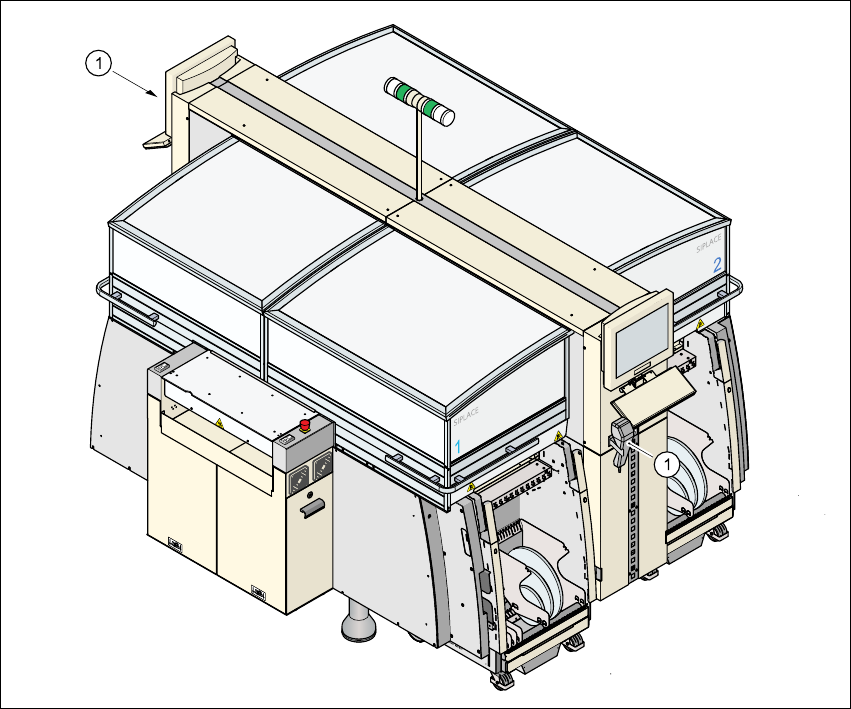

Fig. 7.3 - 1 Leitor do código de barras de componentes
(1) Leitor de código de barras
Ocupação das pistas 7
Para a ocupação das trilhas, nos painéis laterais de proteção estão instaladas faixas de código
de barras de quatro algarismos. O primeiro algarismo serve para identificação da mesa de com-
ponentes (1, 2, 3 ou 4) e os restantes três algarismos indicam o número da trilha. Em ambas as
extremidades da faixa do código de barras existem códigos de barras de retorno. Estas faixas de
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.3 Leitor do código de barras de componentes
301
códigos de barras estão numeradas continuamente de dois em dois (1, 3, 5, 7, ...) e cada uma é
válida para 2 trilhas (código de barras 1 = trilha 1 e 2).
Componentes 7
Para, por exemplo, se comparar a existência de componentes com as quantidades necessárias
a partir do ficheiro de carregamento (controle de carregamento), é possível fazer a leitura de da-
dos das bobinas de componentes.
A leitura correta de cada conjunto de dados é confirmada por meio de sinal acústico.
NOTA 7
A opção leitor de código de barras do componente tem de estar configurada no computador
SIPLACE Pro.
Códigos de barras que comecem com os algarismos 1, 2, 3 ou 4 e que tenham menos de 4 alga-
rismos são interpretados como códigos de barras de trilhas. Todos os outros códigos de barras
que não comecem com os algarismos 1, 2, 3 ou 4 e que tenham mais de 5 algarismos são inter-
pretados como códigos de barras de componentes.
7.3.2 Dados técnicos
7
Leitor do código de barras dos componentes
Resolução máx. 0,13 mm
Velocidade de leitura 36 scans/seg.
Classe de laser Laser da classe 1
Tipo de proteção IP 64
Dimensões 225 mm x 69 mm x 67 mm
Peso 380 g
Comprimento do cabo 2 m
Influência de luz alheia
Imune contra a incidência direta de luz normal e
incidência indireta de luz solar
Temperatura de serviço - 10°C até + 40°C
Humidade do ar Máx. 90% (sem condensação)
Tipos de códigos de barras legíveis
Código 39 (normal / FULL ASCII)
EAN/UPC (Família com/sem ADD ON
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 barras)
(mais informações a pedido)
7 Extensões da estação Manual do usuário SIPLACE HF
7.4 Transporte duplo Versão de software SR.504.xx Edição 07/2003 PT
302
7.4 Transporte duplo
7.4.1 Constituição do transporte duplo
As correias de transporte são movidas por motores de corrente contínua. Para cada zona de pro-
cessamento existe uma mesa de subida para sujeição das PCI. A largura do transporte das PCI
pode ser regulada com o comando do programa ou previamente introduzida no programa de
montar.
7

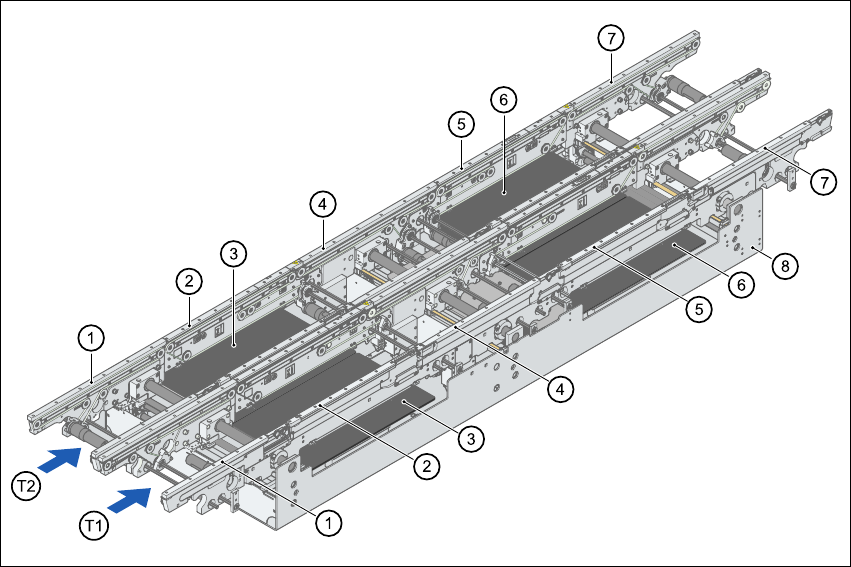

Fig. 7.4 - 1 Constituição do transporte duplo da PCI
7
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Mesa de subida 1
(4) Transporte intercalar
(5) Transporte de processamento 2
(6) Mesa de subida 2
(7) Transporte de saída
(8) Tina de montagem
T1 Trilha de transporte 1
T2 Trilha de transporte 2
