7 Extensões da estação Manual do usuário SIPLACE HF 7.6 Centragem do substrato cerâmico Versão de software SR.504.xx E dição 07/2003 PT 312 7.6.2.3 Dados técni cos 7 7.6.3 Centragem ópt ica A centra gem óp tica ut iliza …
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.6 Centragem do substrato cerâmico
311
7.6.2.1 Constituição

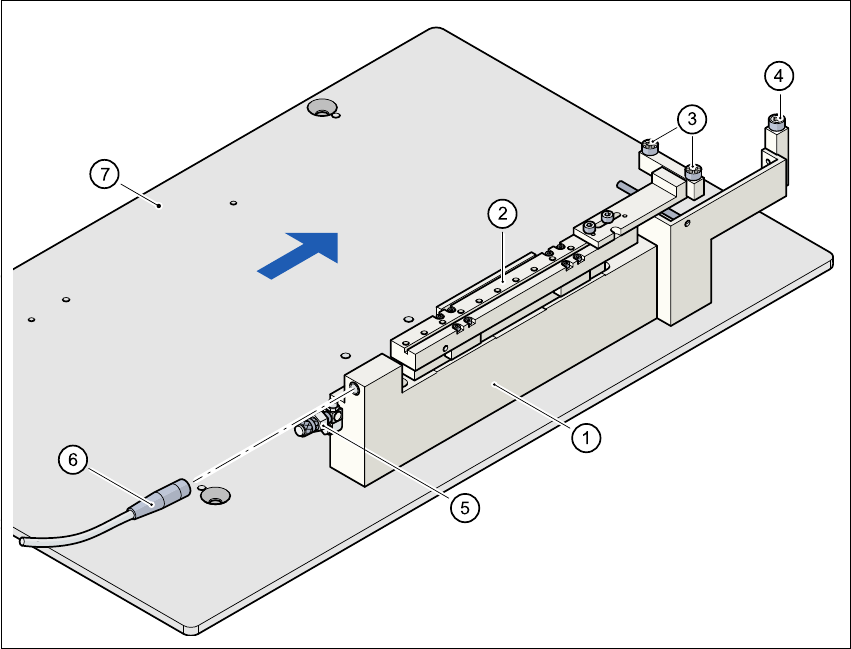

Fig. 7.6 - 1 Constituição da centragem do substrato cerâmico
(1) Centragem mecânica do substrato cerâmico
(2) Carro de centrar
(3) Rolamento de esferas
(4) Batente
(5) Conexão do ar comprimido
(6) Cabo de conexão para interruptor de aproximação
(7) Mesa elevatória
7
7
7.6.2.2 Conservação
– Os rolamentos de esferas na centragem X têm de ser limpos e lubrificados com graxa.
– Se necessário, verifique se o accionamento pneumático se desloca facilmente.
– A manutenção do transporte deve ser feita como se descreve nas instruções de conservação.
7 Extensões da estação Manual do usuário SIPLACE HF
7.6 Centragem do substrato cerâmico Versão de software SR.504.xx Edição 07/2003 PT
312
7.6.2.3 Dados técnicos
7
7.6.3 Centragem óptica
A centragem óptica utiliza fiduciais para centrar as PCI. Segundo o contraste das marcas de re-
ferência, seleccione a câmara de PCI ou a câmara de PCI multicolor (Tipo 18) 21 (veja a Seção
7.7
).
7.6.4 Forma recomendada das marcas para substratos cerâmicos
Nos substratos cerâmicos, o contraste entre o material de suporte e a camada condutora é ge-
ralmente muito reduzido. Por isso, na escolha das marcas de ajuste é preciso atender a determi-
nados critérios em relação à forma das marcas e à constituição das marcas. Apresentamos a
seguir recomendações para a forma e a constituição das marcas.
7.6.4.1 Forma das marcas
Sugerimos uma forma quadrangular ou quadrada com lados > 1 mm, com um espaço livre
>0,5mm.
Formato do substrato 50 mm x 50 mm até 102 mm x 178 mm
(2" x 2" até 4" x 7")
Espessura do substrato Máx. 1,5 msec
Execução do substrato Sem riscos (sem problemas)
Com riscos (conforme o teste)
Sujeição
Direcção X (sentido de transporte)
Direcção Y
Direcção Z
Centragem mecânica
< 1,5 mm, nenhuma sujeição
> 1,5 mm por mesa de subida com > 50 N
Colocação no transporte 2,5 mm
Centragem óptica com câmara de PCI:
Tipo de iluminação no caso de pastas claras
Tipo de iluminação no caso de pastas escuras e
pequena distância a estruturas vizinhas
(> 1 mm):
Câmara das PCI (standard)
Câmara das PCI, Multicolor (opção)
4 tipos de iluminação à escolha
Critérios de marcas Veja o reconhecimento da localização do
módulo de visionamento de PCI
Espaço livre por baixo do substrato 12 mm
Conexão do ar comprimido 0,55 MPa (5,5 bar)
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.6 Centragem do substrato cerâmico
313
7

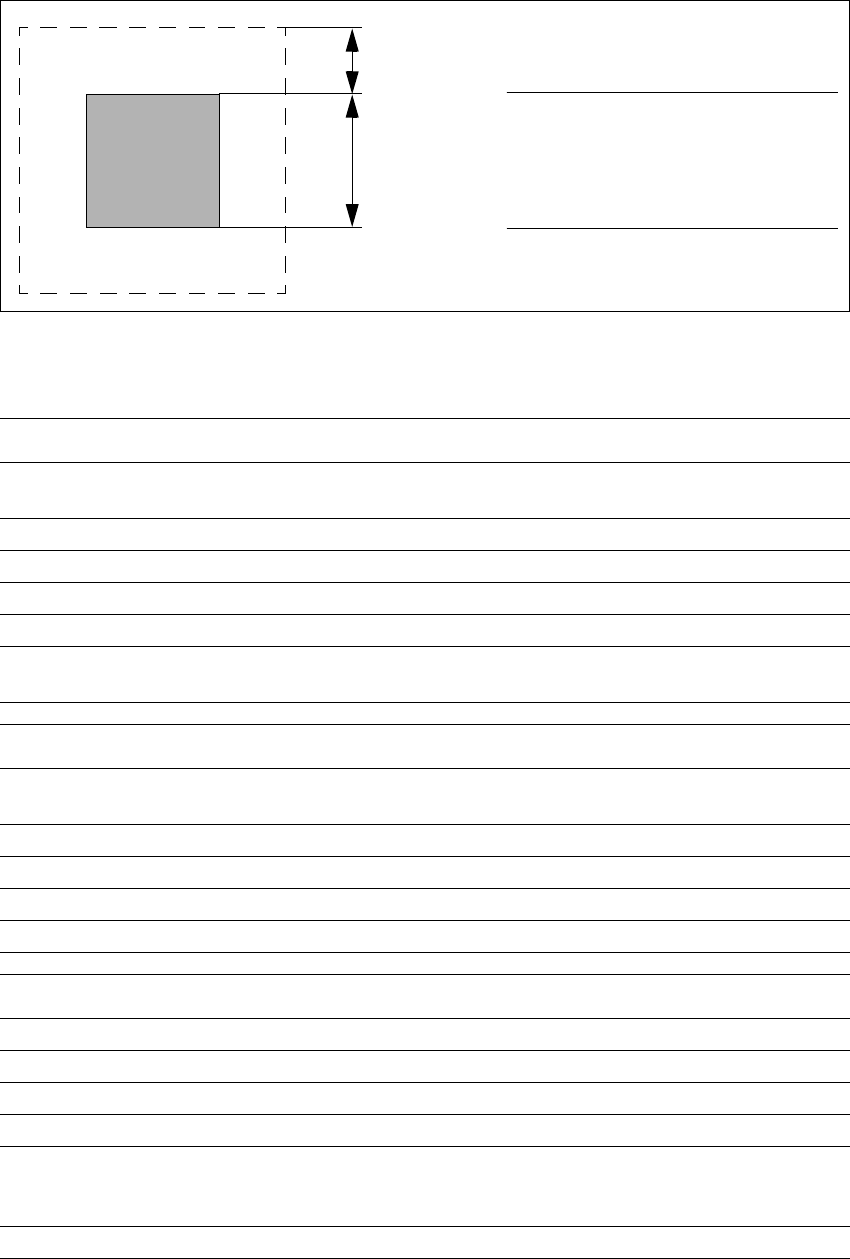

Fig. 7.6 - 2 Forma recomendada das marcas
7.6.4.2 Constituição das marcas
7
7
7
0,5 mm
1,0 mm
7
7
NOTA
Cruzes simples também são apro-
priadas, mas necessitam de mais
espaço. 7
Sugestão 1
Constituição das marcas Pasta de resistência preta como fundo.
Sobre ela, pasta condutora impressa como marca.
Recomendação Fundo em todos os lados 0,75 mm maior do que a marca.
Tipo de iluminação Luz normal
Vantagem Bom contraste; boa nitidez;
Referência Camada condutora
Avaliação Esta combinação conduz aos melhores resultados. Muito recomen-
dável.
Sugestão 2
Constituição das marcas Marca de material condutor; p. exp. 6119 e com impressão com
passivação de vidro 4330.
Tipo de iluminação Luz oblíqua
Vantagem Desnecessária operação suplementar
Referência Camada condutora
Avaliação Marcas com menos nitidez do que na sugestão 1. Recomendável.
Sugestão 3
Constituição das marcas Marcas da camada condutora contra cerâmica nua como fundo
Tipo de iluminação Luz oblíqua ou luz normal (conforme a pasta)
Vantagem Desnecessária operação suplementar
Referência Camada condutora
Nota Marcas menos nítidas do que na sugestão 2.
O aspecto da marca depende da área vizinha livre. Eventualmente,
cada circuito terá de ser considerado separadamente.
Avaliação Recomendável com reservas.
