7 Extensões da estação Manual do usuário SIPLACE HF 7.7 Câmara multicolor de PCI (tipo 18) 21 Versão de software SR.504.xx E dição 07/2003 PT 314 7.7 Câma ra multicolor de PCI (tipo 18) 21 7.7.1 Generalidades Na vez da c…
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.6 Centragem do substrato cerâmico
313
7
Fig. 7.6 - 2 Forma recomendada das marcas
7.6.4.2 Constituição das marcas
7
7
7
0,5 mm
1,0 mm
7
7
NOTA
Cruzes simples também são apro-
priadas, mas necessitam de mais
espaço. 7
Sugestão 1
Constituição das marcas Pasta de resistência preta como fundo.
Sobre ela, pasta condutora impressa como marca.
Recomendação Fundo em todos os lados 0,75 mm maior do que a marca.
Tipo de iluminação Luz normal
Vantagem Bom contraste; boa nitidez;
Referência Camada condutora
Avaliação Esta combinação conduz aos melhores resultados. Muito recomen-
dável.
Sugestão 2
Constituição das marcas Marca de material condutor; p. exp. 6119 e com impressão com
passivação de vidro 4330.
Tipo de iluminação Luz oblíqua
Vantagem Desnecessária operação suplementar
Referência Camada condutora
Avaliação Marcas com menos nitidez do que na sugestão 1. Recomendável.
Sugestão 3
Constituição das marcas Marcas da camada condutora contra cerâmica nua como fundo
Tipo de iluminação Luz oblíqua ou luz normal (conforme a pasta)
Vantagem Desnecessária operação suplementar
Referência Camada condutora
Nota Marcas menos nítidas do que na sugestão 2.
O aspecto da marca depende da área vizinha livre. Eventualmente,
cada circuito terá de ser considerado separadamente.
Avaliação Recomendável com reservas.
7 Extensões da estação Manual do usuário SIPLACE HF
7.7 Câmara multicolor de PCI (tipo 18) 21 Versão de software SR.504.xx Edição 07/2003 PT
314
7.7 Câmara multicolor de PCI (tipo 18) 21
7.7.1 Generalidades
Na vez da câmara de PCI por baixo do portal, como opção pode ser instalada uma câmara mul-
ticolor de PCI. Com esta câmara, há quatro tipos de iluminação à escolha. Desta forma, é possí-
vel melhorar consideravelmente a identificação das marcas e, portanto, a precisão da centragem
aumenta.
7

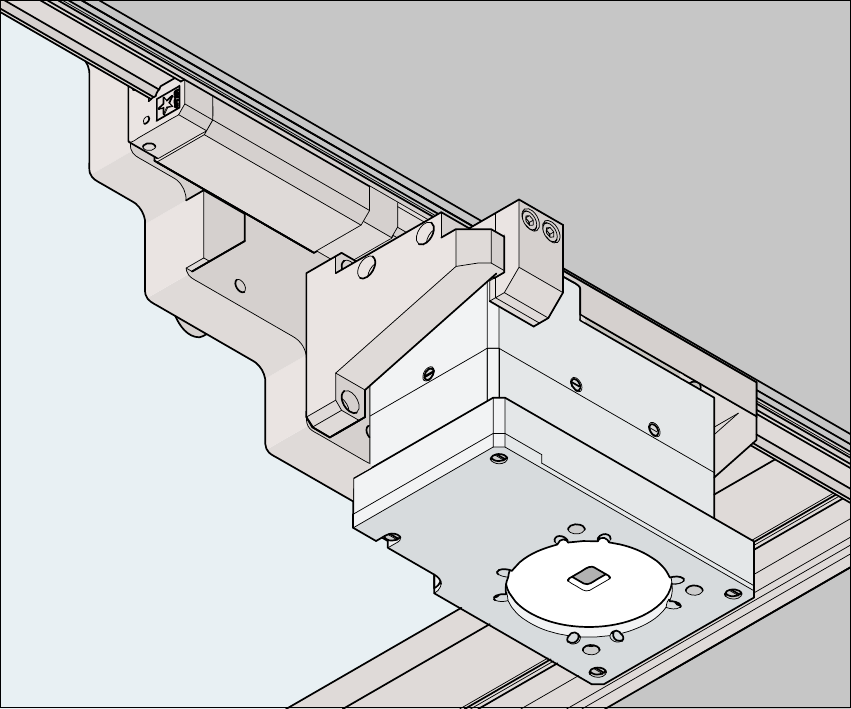

Fig. 7.7 - 1 Câmara de opção de PCI Multicolor
7.7.2 Tipo de iluminação
Na câmara multicolor de PCI podem ser escolhidos os seguintes tipos de iluminação:
– Iluminação normal
Com esta combinação de iluminação branca e de radiações infravermelhas, é possível iden-
tificar um largo espectro de marcas. Através da variação da iluminação, o contraste da ima-
gem pode ser melhorada, o que permite otimizar a centragem das diferentes marcas.
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.7 Câmara multicolor de PCI (tipo 18) 21
315
– Iluminação branca
Esta iluminação é utilizada para placa de circuitos impressos normais com marcas estanha-
das.
– Luz oblíqua azul
Desta forma, no caso de marcas de referência não pintadas sobre material básico de cor clara,
como p.ex. cerâmica ou CEM, na maior parte dos casos há uma melhoria nítida do contraste.
Também as marcas de referência cobertas com verniz para solda se tornam mais nítidas so-
bre fundo branco.
– Tipo de iluminação
A utilização deste tipo de iluminação é particularmente adequada para marcas cobertas com
tinta de soldar, ou para marcas de material flexível. No caso de marcas de prata/platina em
cerâmica, é possível conseguir eventualmente uma melhoria da identificação, o que deverá
ser previamente verificado através de uma centragem ou de uma montagem experimental.
