Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.7 Câmara multicolor de PCI (tipo 18) 21
315
– Iluminação branca
Esta iluminação é utilizada para placa de circuitos impressos normais com marcas estanha-
das.
– Luz oblíqua azul
Desta forma, no caso de marcas de referência não pintadas sobre material básico de cor clara,
como p.ex. cerâmica ou CEM, na maior parte dos casos há uma melhoria nítida do contraste.
Também as marcas de referência cobertas com verniz para solda se tornam mais nítidas so-
bre fundo branco.
– Tipo de iluminação
A utilização deste tipo de iluminação é particularmente adequada para marcas cobertas com
tinta de soldar, ou para marcas de material flexível. No caso de marcas de prata/platina em
cerâmica, é possível conseguir eventualmente uma melhoria da identificação, o que deverá
ser previamente verificado através de uma centragem ou de uma montagem experimental.
7 Extensões da estação Manual do usuário SIPLACE HF
7.8 Orientação da PCI Versão de software SR.504.xx Edição 07/2003 PT
316
7.8 Orientação da PCI
7.8.1 Generalidades
PCI que devam ser montadas possuem por vezes uma relação inconveniente comprimento/lar-
gura de 1:2, ou ainda pior. Isso significa que o lado mais curto da PCI aponta no sentido do trans-
porte das PCI. Durante o transporte, essas PCI podem sofrer uma ligeira rotação, pelo que as
marcas de referência deixam de se situar na janela de localização da câmara de PCI. A opção
"Orientação da PCI" faz com que essas PCI sejam novamente orientadas precisamente na posi-
ção de paragem.
Se forem montadas PCI com rebaixos no sentido do transporte, pode haver diferentes posições
de montagem em máquinas automáticas com Stopper mecânico (HS-50, S-25 HM, F5 HM) e em
máquinas automáticas que controlem essa posição com célula fotoelétrica de laser (HF, HS-60,
S-27 HM). Com a opção "Orientação da PCI" fica garantido que as PCI em todos os transportes
de PCI sejam paradas na mesma posição. A opção "Orientação da PCI existe para o transporte
simples e para o transporte duplo.
7

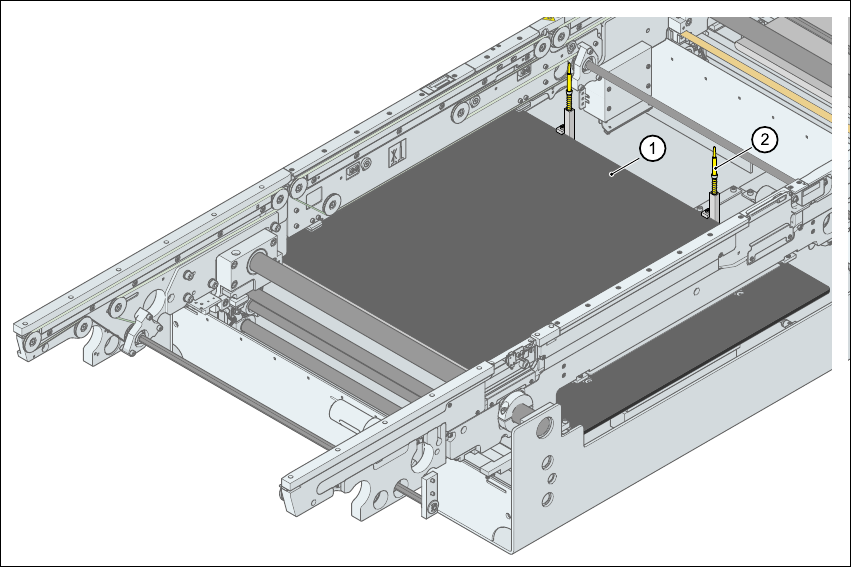

Fig. 7.8 - 1 Orientação da PCI
7
(1)Mesa elevatória
(2) Batente da PCI
Manual do usuário SIPLACE HF 7 Extensões da estação
Versão de software SR.504.xx Edição 07/2003 PT 7.8 Orientação da PCI
317
7.8.2 Descrição do funcionamento
A PCI é transportada para a zona de montagem até que a célula fotoelétrica de laser faça disparar
o sinal de paragem para o transporte da PCI.Seguidamente, a mesa de subida com os batentes
da PCI sobe para uma posição onde a PCI ainda não é fixada e não pode ser deslocada pelas
correias de transporte. Ambos os batentes da PCI estão à altura da PCI e os apoios da PCI (pinos
magnéticos) já estão em contato com a PCI. Ambas as correias de transporte deslocam a PCI
contra os batentes da PCI e orientam a PCI entretanto. Seguidamente, a mesa de subida vai para
a sua posição superior máxima, faz a sujeição da PCI e solta a mesma dos batentes da PCI para
não prejudicar o processo de montagem.Após o processo de montagem, tanto a mesa como a
orientação da PCI descem e a PCI continua a ser transportada.
