Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.5 Instruções de segurança para o funcionamento da máquina automática
51
2.5.6 Instruções de segurança para aproximar e afastar o carro de componentes
ALERTA PERIGO DE ESMAGAMENTO
Por razões de segurança, na região do carro de componentes só deve estar uma pessoa
durante a aproximação e o afastamento.
2
Fig. 2.5 - 5 Instruções de segurança para aproximar e afastar o carro de componentes
2
(1)Tecla na parte superior da proteção contra acesso, por baixo da cobertura de proteção
(2)Teclado ao lado da proteção contra acesso
O plano de segurança para a troca de carros de montar prevê que o operador tenha de pressionar
simultaneamente duas teclas para aproximar o carro de componentes. Uma das teclas está loca-
lizada por baixo da tampa de protecção; o outra está ao lado da proteção contra a introdução das
mãos (Pos. 1 e 2 na Fig. 2.5 - 5
). Fica desta forma garantido que o operador durante o processo
de aproximação fique sempre ao lado da máquina automática. Como essa operação tem sempre
de ser comandada com as duas mãos, evita-se o risco de ferimentos nas mãos.
Æ Reduza para cerca de 3 cm as fitas na extremidade dianteira antes de aproximar o carro de
componentes. As extremidades da fita deslizam então sem ajuda manual para a abertura do
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.5 Instruções de segurança para o funcionamento da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
52
canal de condução das embalagens. Fica assim garantido que o operador já não precisa de
ter acesso à zona de perigo do canal de condução das embalagens.
2.5.7 Instruções de segurança para a deslocação do carro de componentes
ALERTA
Para evitar a ocorrência de acidentes, respeite rigorosamente as regras que seguem quando
deslocar o carro de componentes.
Æ Sempre que queira deslocar o carro de componentes, segure nas pegas com ambas as mãos.
Æ Não se esqueça de que um carro de componentes totalmente equipado com alimentadores
pode tombar para o lado ou para a frente a partir de uma inclinação de cerca de 20º.
Æ Assegure-se de que a superfície sobre a qual desloca o carro seja sempre muito menos incli-
nada.
Æ Tenha o cuidado de não colidir com obstáculos. Com velocidade suficiente, o carro poderia
tombar para a frente.
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.6 Instalações de segurança
53
2.6 Instalações de segurança
2.6.1 Tampas de segurança
2

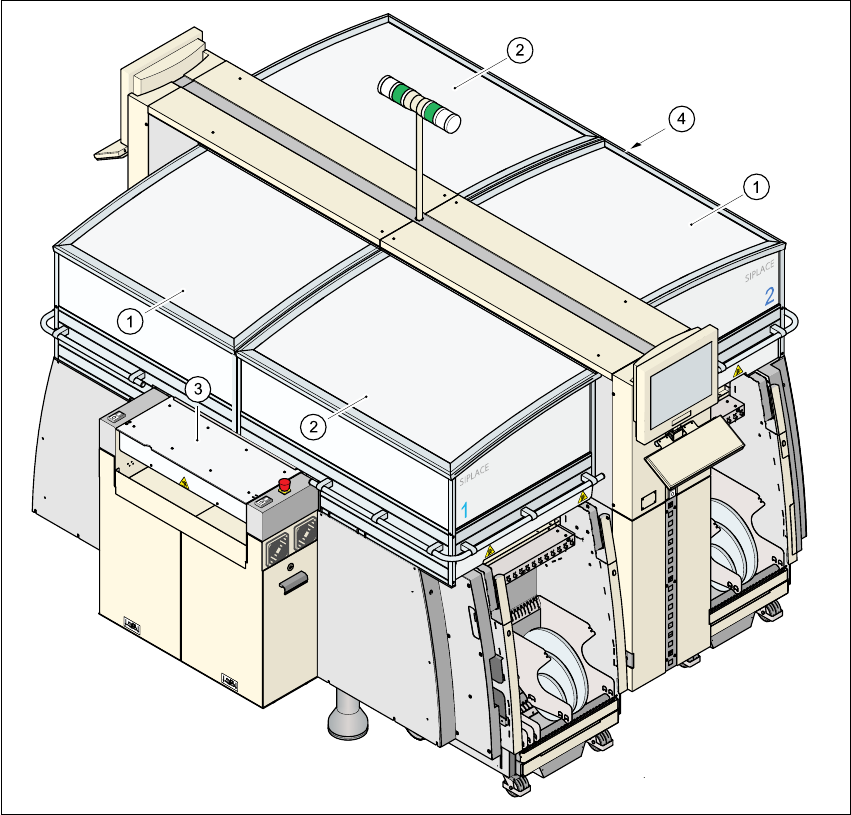

Fig. 2.6 - 1 Tampa de segurança
2
A zona de deslocação dos portais está coberta com quatro tampas de protecção que abrem para
cima. Painéis laterais evitam o acesso ao interior da máquina automática a partir dos lados. As
(1)Tampa de proteção, curta
(2)Tampa de proteção, comprida
(3)Tampa e proteção na cinta de entrada
(4)Tampa e proteção na cinta de saída
