2.6.2 Interruptores e teclas na máquina automática
2.6.2.1 Localização dos interruptores e teclas na máquina automática
2
Fig. 2.6 - 3 Localização de interruptores e teclas - olhando para o lado de saída da TPI
2
(1)Interruptor principal
(2)Tecla de parada (preta) na área de comando no lado de alimentação de corrente elétrica
(3)Tecla de início (branca) na área de comando no lado de alimentação de corrente elétrica
(4)Contador de componentes na área de comando no lado de alimentação de corrente elétrica
(5)Botão de PARADA DE EMERGÊNCIA no lado de saída
(6)Tecla de início (branca) no lado de saída
(7)Tecla de parada (preta) no lado de saída
(8)Tomada de serviço na unidade de alimentação de corrente atrás da cobertura
(T)Sentido do transporte da PCI
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.6 Instalações de segurança Versão de software SR.504.xx Edição 07/2003 PT
56
2

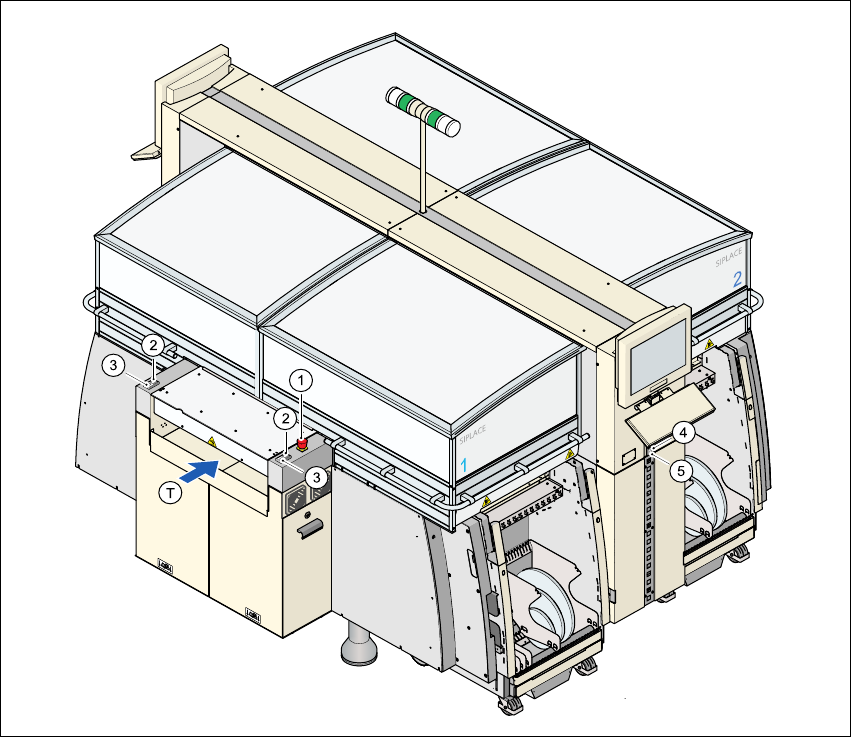

Fig. 2.6 - 4 Localização de interruptores e teclas - olhando para o lado de entrada da TPI
2
(1) Botão de PARADA DE EMERGÊNCIA no lado de entrada
(2) Tecla de início (branca) no lado de entrada
(3) Tecla de parada (preta) no lado de entrada
(4) Tecla de início (branca) no campo de comando no lado de unidade de ar comprimido
(5) Tecla de parada (preta) no área de comando no lado de unidade de ar comprimido
(T)Sentido do transporte da PCI
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.6 Instalações de segurança
57
2.6.2.2 Localização de interruptores de proteção na máquina automática
2
Fig. 2.6 - 5 Localização de interruptores de proteção na máquina automática
2
(1)Interruptor da tampa de proteção, local de colocação 1
(2)Interruptor da tampa de proteção, local de colocação 2
(3)Interruptor da tampa de proteção, local de colocação 3
(4)Interruptor da tampa de proteção, local de colocação 4
(5)Interruptor de proteção para a tampa de proteção no lado de entrada do transporte de PCI
(6)Interruptor de proteção para a tampa de proteção no lado de saída do transporte de PCI
(T)Sentido do transporte da PCI
