Manual do usuário SIPLACE HF 2 Segurança do funcionamento Versão de software SR.504.xx Edição 07/2003 PT 2.6 Instalações de segurança 59 Contador de component es (Pos. 4 na Fig. 2.6 - 3 ) 2 Aqui é po ssív el ler a quanti…
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.6 Instalações de segurança Versão de software SR.504.xx Edição 07/2003 PT
58
2.6.2.3 Descrição do funcionamento
Interruptor principal na posição DESLIGADO (ver a Pos. 1 na Fig. 2.6 - 3
) 2
O interruptor principal separa as três fases L1, L2 e L3 da rede.
ALERTA
Mesmo com o interruptor principal desligado, os seguintes componentes ficam ainda sob tensão
que pode causar a morte:
– Bornes de conexão de cabos 1, 3 e 5 do interruptor principal S1
– Filtro de rede Z1
– Tomada de serviço X102
– Automático de segurança F1 para a tomada de assistência técnica
– São de cor castanha todos os condutores individuais que transportam corrente mesmo com o
interruptor desligado.
Æ O manuseio inadequado destas máquinas automáticas pode, por esse motivo, provocar a
morte, ferimentos graves e consideráveis danos materiais.
Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1) ou ainda as prescrições do país do utilizador.
Æ Só pessoal devidamente qualificado e formado poderá abrir as portas de proteção da alimen-
tação de corrente.
Interruptor principal na posição LIGADO 2
Após a ligação do interruptor principal, o computador da estação e controlador da máquina arran-
cam. São fornecidas todas as tensões de alimentação, exceto as tensões de circuito intercalar
para os eixos dos portais (250 V-) e para os eixos das estrelas (145 V-).
Tecla de parada preta (Pos. 2 e 7 na Fig. 2.6 - 3 e Pos. 3 e 5 na Fig. 2.6 - 4) 2
Com estas teclas a máquina automática pára.
Tecla de início branca (Pos. 3 e 6 na Fig. 2.6 - 3 e Pos. 2 e 4 na Fig. 2.6 - 4) 2
Após a ligação do interruptor principal é pedido, que seja pressionada a tecla de início, para má-
quina automática arrancar para os trabalhos de montar. O mesmo pedido é feito quando a tampa
de proteção é aberta ou quando é pressionado o botão de PARADA DE EMERGÊNCIA.
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.6 Instalações de segurança
59
Contador de componentes (Pos. 4 na Fig. 2.6 - 3) 2
Aqui é possível ler a quantidade de componentes montados.
Botão de PARADA DE EMERGÊNCIA, com prisão, com proteção contra inadvertência segundo
EN 418 (Pos. 5 na Fig. 2.6 - 3
e Pos. 1 na Fig. 2.6 - 4) 2
O botão de PARADA DE EMERGÊNCIA é uma tecla com botão vermelho que, depois de ter sido
pressionado, se mantém nessa posição. Quando o botão de PARADA DE EMERGÊNCIA é pres-
sionado, é aberto o impulso de contato do circuito de segurança - a combinação de segurança de
proteção (CSP K6) dispara. A tensão do circuito intercalar (250 V-) para os eixos dos portais e a
tensão do circuito intercalar (145 V-) para os eixos das estrelas são desligadas. Os servoamplifi-
cadores dos eixos DP ou Z
continuam a ser alimentados com V-. O contato de aviso do botão de PARADA DE EMERGÊN-
CIA fecha e na tela é mostrado o aviso "PARADA DE EMERGÊNCIA ativa". Os módulos
– transporte da PCI
– sujeição da PCI
– regulação da largura
– stopper da PCI e
– dispositivo de corte das embalagens
são desactivados.
NOTA
A montagem é interrompida e pode, continuar ou ser interrompida, depois da máquina estar de
novo funcional. 2
Interruptor da tampa de proteção 1, 2, 3 e 4 (Pos. 1, 2, 3 e 4 na Fig. 2.6 - 4) e interruptor de
proteção para tampa de proteção no lado de entrada e de saída do transporte da PCI (Pos. 5
na Fig. 2.6 - 4
) 2
Estes interruptores verificam se as tampas de proteção ou de cobertura estão fechadas. Se as
tampas estiverem fechadas, o contato de segurança está fechado e o contato de aviso está
aberto. Quando se abre uma das tampas, o circuito de segurança é aberto e o circuito de aviso
é fechado. Componentes individuais são desativados ou continuam ativos (veja a Fig. 2.6 - 9
, pá-
gina 65
).
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.6 Instalações de segurança Versão de software SR.504.xx Edição 07/2003 PT
60
2.6.3 Localização da combinação de segurança de proteção e da tomada de ser-
viço
2

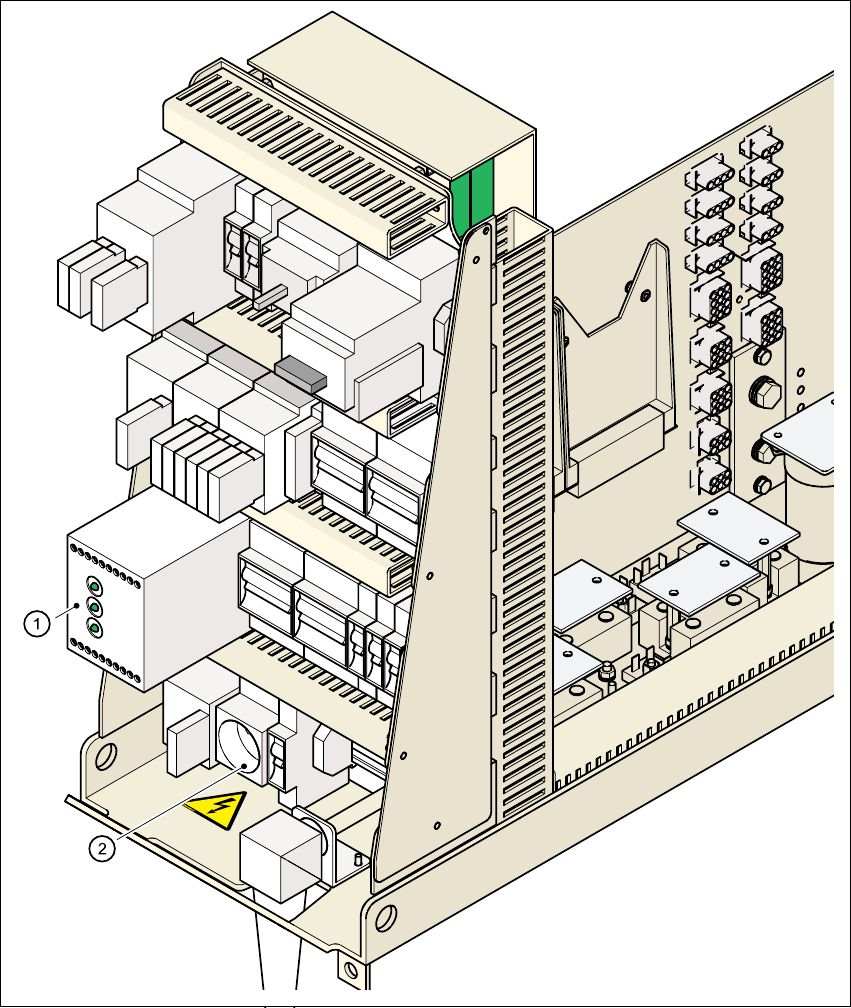

Fig. 2.6 - 6 Localização da combinação de segurança de proteção e da tomada de serviço
2
(1) Combinação de segurança e proteção
(2) Tomada de serviço
