2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.6 Instalações de segurança Versão de software SR.504.xx Edição 07/2003 PT
66
2.6.6 Proteção nos locais dos carros de componentes
ALERTA 2
É uma condição prévia para a segurança no trabalho que todos os pontos de estacionamento
estejam equipados com alimentadores. Se não se dispõe de suficientes alimentadores, devem
ser utilizados "Dummy-Feeder" no seu lugar.

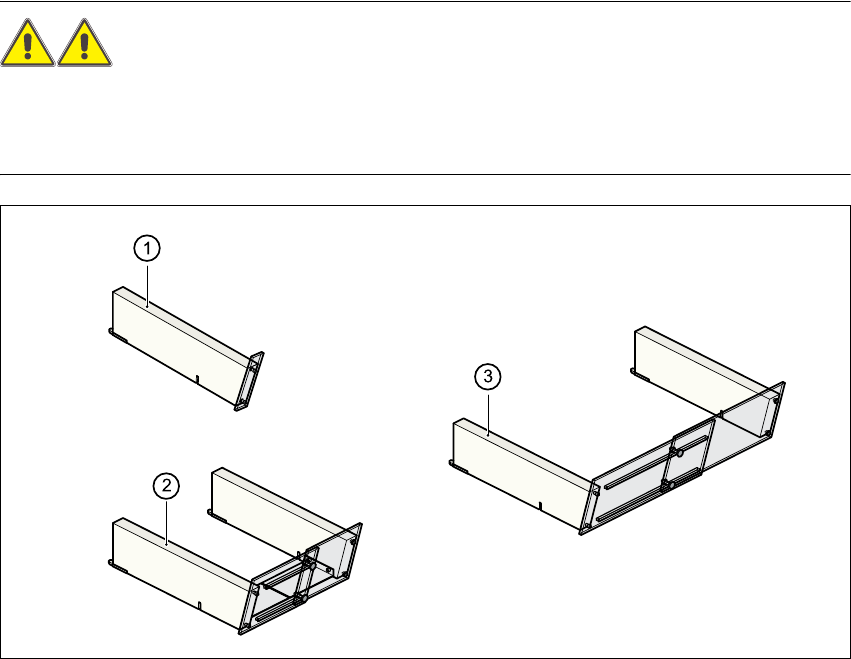

Fig. 2.6 - 10 Proteção contra acesso para carros de componentes
2
(1) Proteção contra acesso para 1 localidade Nº do artigo 00116961-01
(2) Proteção contra acesso para 6 - 10 localidades Nº do artigo 00116962-01
(3) Proteção contra acesso para 11 - 20 localidades Nº do artigo 00116963-01
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.7 Tensões residuais e tempos de descarga na máquina automática
67
2.7 Tensões residuais e tempos de descarga na
máquina automática
Se a tecla de PARADA DE EMERGÊNCIA for pressionada ou se a máquina automática for des-
ligada, as tensões dos circuitos intercalares de 250 V para os eixos dos portais e de 145 V para
os eixos de estrela são reduzidas em pouco tempo para valores não perigosos.
ALERTA 2
A máquina automática é alimentada com corrente da rede de 3 x 204 V~, 3 x 230 V~, 3 x 380
V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem, portanto,
tensões que podem causar a morte, mesmo com o interruptor principal desligado. O manuseio
incorreto desta máquina automática pode, por esse motivo, causar a morte ou ferimentos muito
graves e também graves danos materiais.
Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
Æ Só pessoal devidamente qualificado e experiente é que poderá abrir a cobertura sobre a uni-
dade de alimentação de corrente e a unidade do eixo.

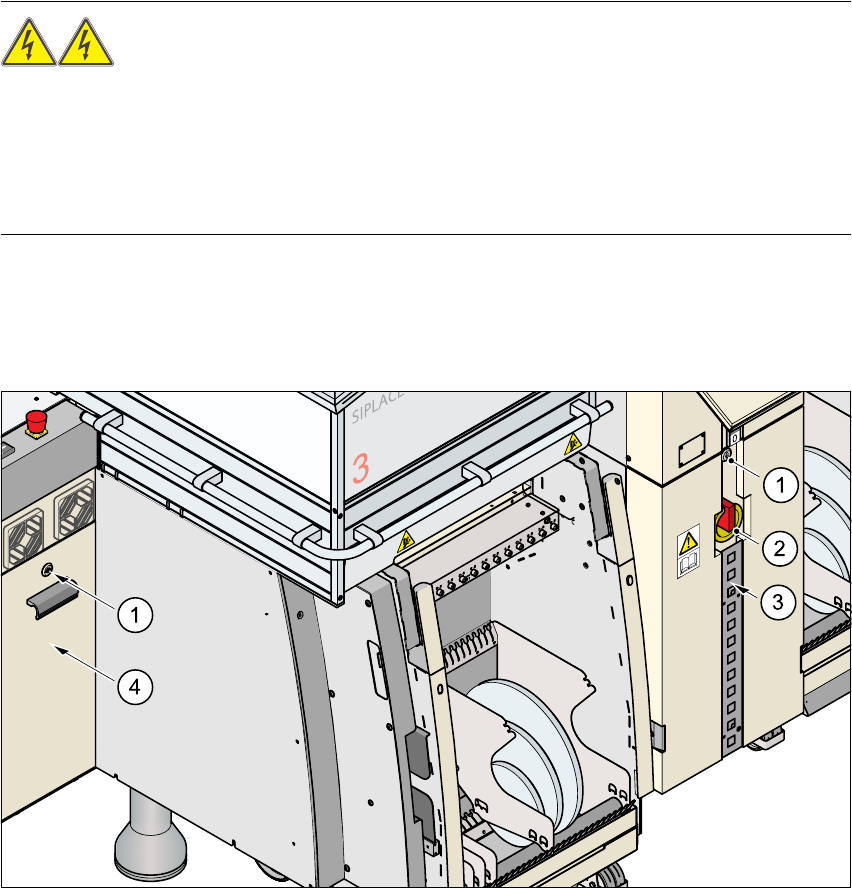

Fig. 2.7 - 1 Unidade de alimentação de corrente
(1)Cadeado com fecho da cobertura
(2)interruptor principal
(3)Unidade de alimentação de corrente atrás da cobertura
(4)Unidade do eixo
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.7 Tensões residuais e tempos de descarga na máquina automática Versão de software SR.504.xx Edição 07/2003 PT
68

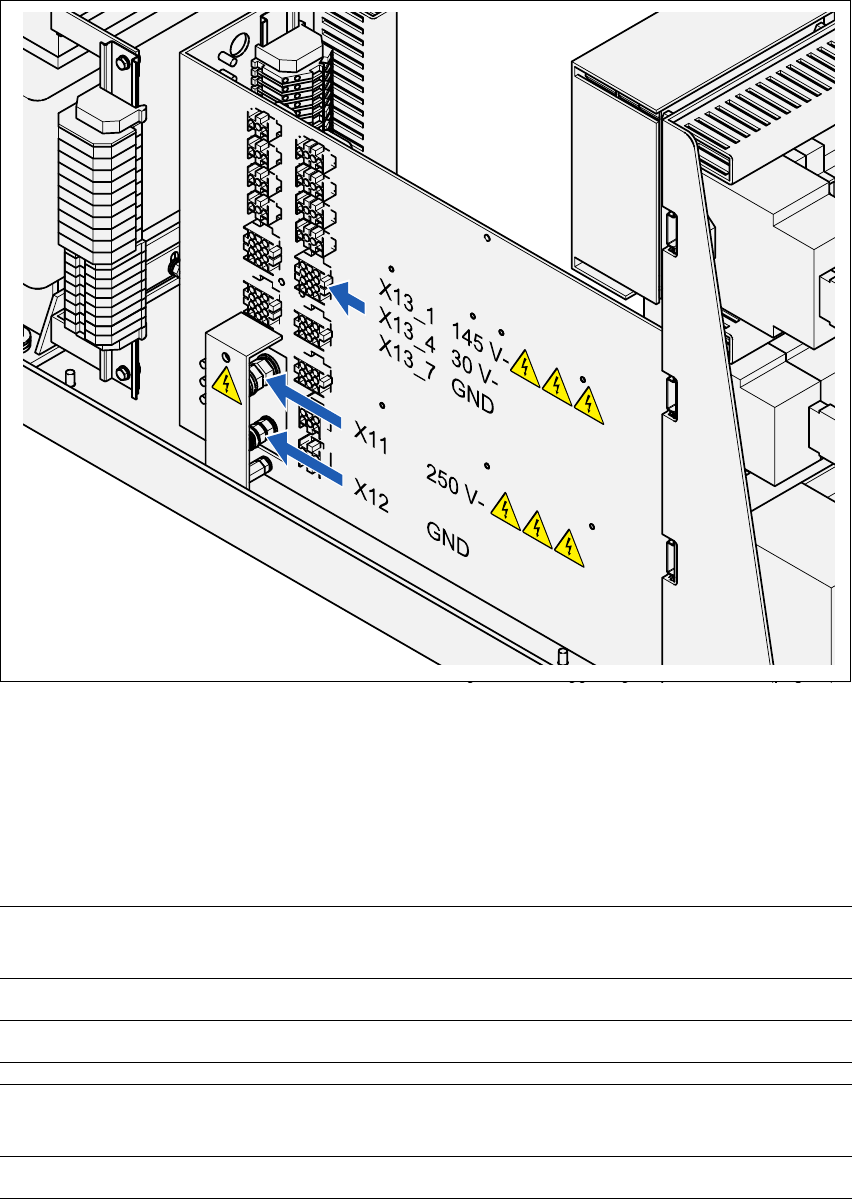

Fig. 2.7 - 2 Pontos de medição na unidade de alimentação de corrente
2.7.1 Tensões de serviço, tensões residuais e tempos de descarga depois
de se premir o botão de PARADA DE EMERGÊNCIA
2
2
Pinos X11 e X13_1
medidos contra X12 (GND)
Tensão em
serviço normal
Tensão residual em
PARAGEM DE EMERGÊNCIA
Tempos de
descarga
X11 + 250 V- < 10 V- 7 seg.
X13_1 + 145 V- < 10 V- 50 seg.
Pino X13_4 medido contra
o pino X3_7 (-)
Tensão em
serviço normal
Tensão residual em
PARAGEM DE EMERGÊNCIA
Tempos de
descarga
X13_4 + 30 V- + 30 V- -
