Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.9 Estado de energia da máquina automática depois de se desligar o interruptor
principal
71
2.9 Estado de energia da máquina automática depois
de se desligar o interruptor principal
2

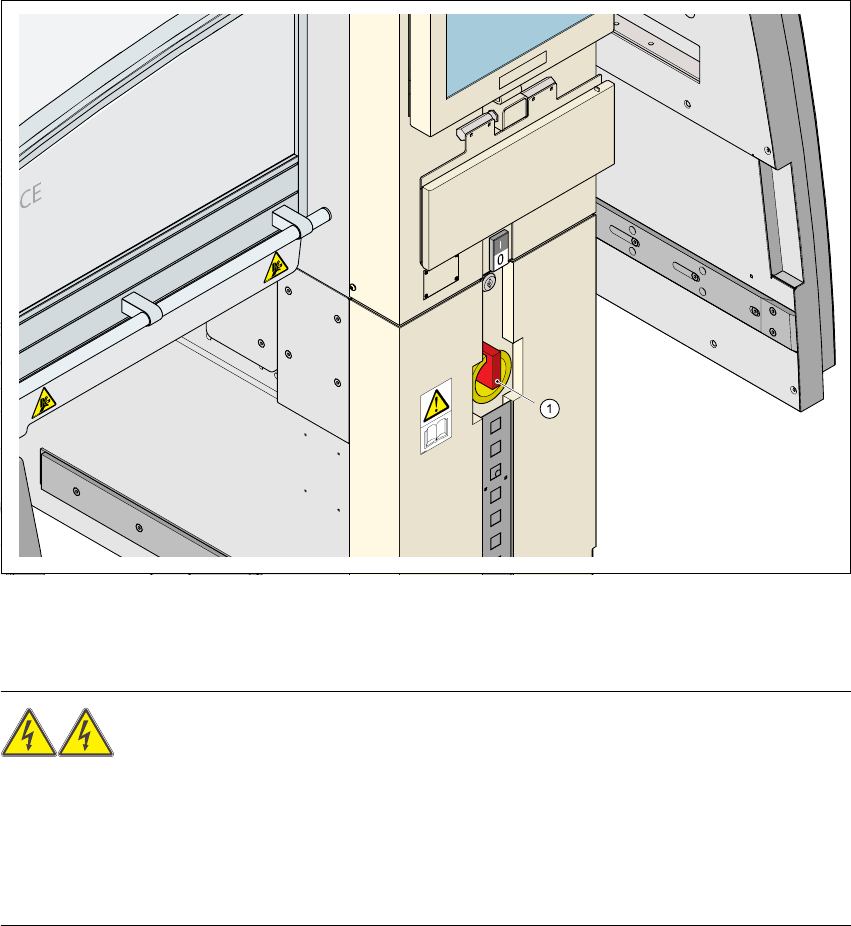

Fig. 2.9 - 1 Localização da alimentação de corrente elétrica na máquina automática
2
ALERTA
A máquina automática é alimentada com corrente da rede de 3 x 204 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem, portanto, tensões
que podem causar a morte, mesmo com o interruptor principal desligado. O manuseio incorreto
desta máquina automática pode, por esse motivo, causar a morte ou ferimentos muito graves e
também graves danos materiais. 2
Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
Æ Só pessoal devidamente qualificado e experiente é que poderá abrir a cobertura por meio da
unidade de alimentação de corrente.
(1) Interruptor principal
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.9 Estado de energia da máquina automática depois de se desligar o interruptor principal Versão de software SR.504.xx Edição 07/
2003 PT
72
2

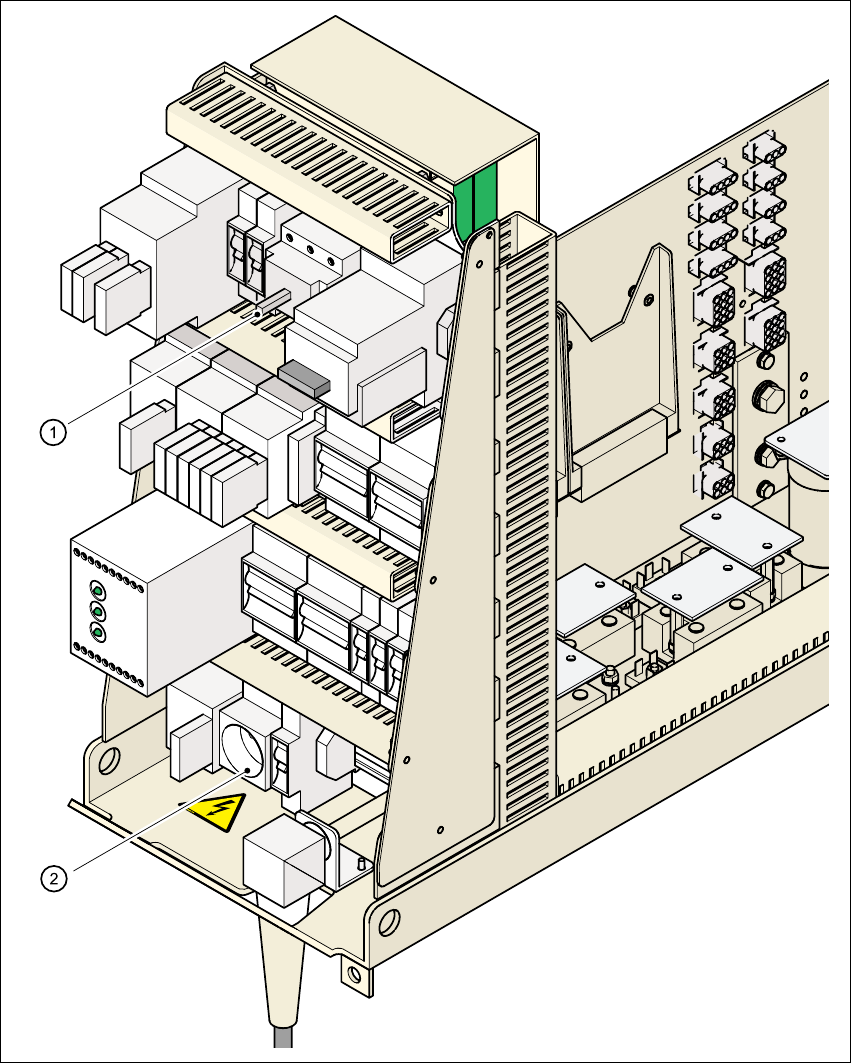

Fig. 2.9 - 2 Localização do interruptor principal e da tomada de serviço
2
(1) Interruptor principal
(2) Tomada de serviço
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.9 Estado de energia da máquina automática depois de se desligar o interruptor
principal
73
2
Fig. 2.9 - 3 Localização da unidade de computador
2
(1)Unidade de computador (parte superior)
(2)Unidade de alimentação de corrente ± 12 V-/± 15 V-
(3)Unidade de alimentação de corrente + 5 V-/+ 52 V-
(4)Unidade de alimentação de corrente + 3,3 V-
(T)Sentido do transporte das placas de circuitos impressos
