2 Segurança do funcionamen to Manual do usuário S IPLACE HF 2.9 Estado de energia da máquina aut omática depois d e se desligar o interruptor principal Versão de software SR.504.xx Edição 07/ 2003 PT 76 2 Fig. 2.9 - 5 Un…

100%1 / 338
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.9 Estado de energia da máquina automática depois de se desligar o interruptor
principal
75
2
Fig. 2.9 - 4 Unidade de alimentação de corrente, vista frontal
2
S1 Interruptor principal
X102 Tomada de serviço
F1 Fusível para a tomada de serviço
2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.9 Estado de energia da máquina automática depois de se desligar o interruptor principal Versão de software SR.504.xx Edição 07/
2003 PT
76
2

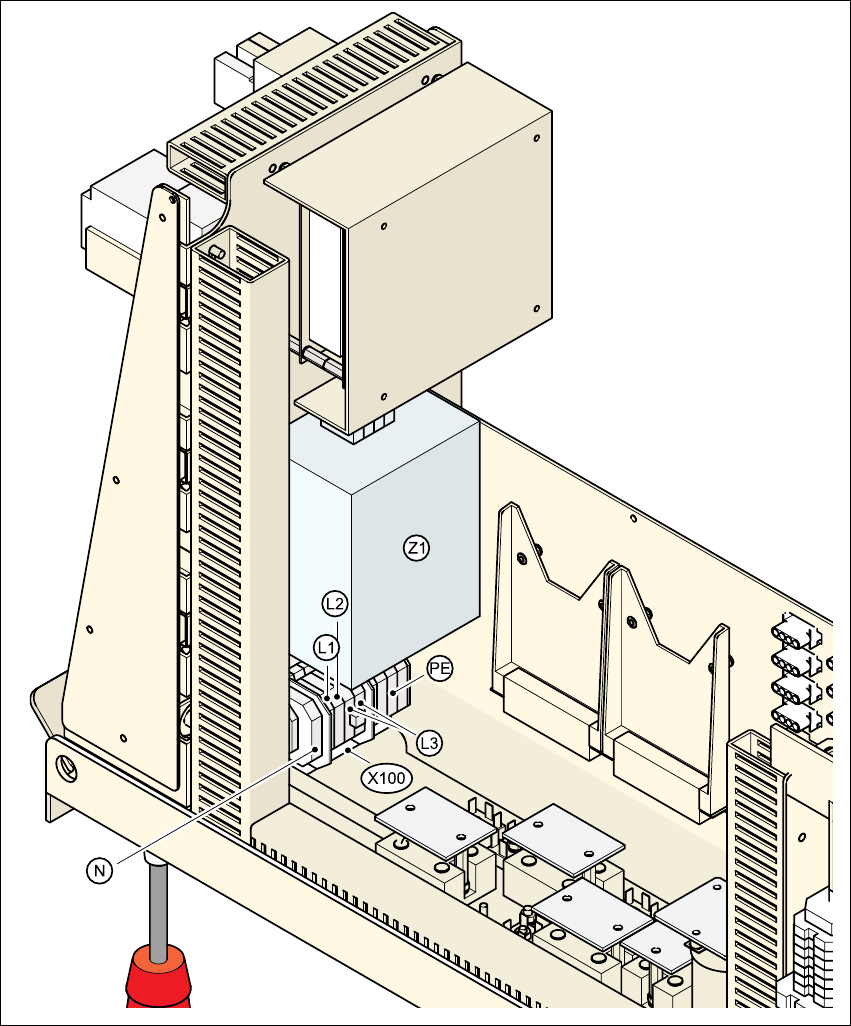

Fig. 2.9 - 5 Unidade de alimentação de corrente, vista posterior
2
Z1 Filtro de rede
X100 Terminais de conexão para o cabo de alimentação de corrente de rede
2
2
Manual do usuário SIPLACE HF 2 Segurança do funcionamento
Versão de software SR.504.xx Edição 07/2003 PT 2.9 Estado de energia da máquina automática depois de se desligar o interruptor
principal
77
A tabela a seguir indica as tensões de componentes quando o interruptor principal está desligado,
mas com a máquina automática ligada à rede.
2
Componente Tensão
Campo de terminais X100
Filtro de rede Z1
Terminais L1, L2, L3
3 x 204 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Tomada de serviço X102
115 V~
130 V~
220 V~
230 V~
240 V~
Automático de segurança F1
115 V~
130 V~
220 V~
230 V~
240 V~
Interruptor principal Q1
Bornes L1, L2, L3
3 x 204 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Interruptor principal Q1
Bornes T1, T2, T3
0 V~
Unidade de alimentação de corrente
(veja Pos. 5 na Fig. 2.7 - 2
)
Borne de medição X11
GND X12
Borne de medição X13_1
Borne de medição X13_4
GND X13_7
< 10 V-
< 10 V-
< 10 V-
Unidade de computador (veja a Fig. 2.9 - 3
)
Borne de medição + 12 V-
Borne de medição - 12 V-
Borne de medição + 15 V-
Borne de medição -15 V-
Borne de medição + 5 V-
Borne de medição + 52 V-
Borne de medição + 3,3 V-
GND
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
