2 Segurança do funcionamento Manual do usuário SIPLACE HF
2.11 Prescrições CES Versão de software SR.504.xx Edição 07/2003 PT
84
Æ se forem usados sapatos CES ou faixas de proteção CES para ligação de sapatos a terra jun-
tamente com um pavimento CES.
Antes de qualquer pessoa tocar num módulo electrónico, o seu próprio corpo tem de ser descar-
regado. A maneira mais fácil de o fazer é tocar num objeto condutor e ligado a terra imediata-
mente antes de tocar no referido grupo (por exemplo, componentes com a chapa à vista em
armários elétricos, um tubo de água, etc.).
Não deixe que módulos entrem em contato com tecidos carregáveis e altamente isolantes, como
p.ex. folhas de material plástico, tampos de mesa isolantes ou peças de vestuário de fibra sinté-
tica.
Coloque os módulos exclusivamente sobre bases condutoras (mesa com tampo CES, material
alveolar CES, sacas de embalagem CES, recipientes CES para transporte).
Não coloque módulos na proximidade de aparelho para visionamento de dados, cinescópios ou
aparelhos de televisão. Mantenha uma distância mínima superior a 10 cm em relação ao cines-
cópio.
2.11.4 Medição e alterações em módulos CES
Os módulos só podem ser medidos se
– o aparelho de medida estiver ligado a terra (p.ex. por condutor de proteção) ou
– se antes da medição com aparelho de medida isento de potencial a cabeça de medição for
descarregada durante um curto espaço de tempo (p.ex.aproximar à caixa de comando sem
pintura).
Æ Para soldar, utilize sempre um aparelho com fio de terra.
2.11.5 Envio de módulos CES
Æ Guarde sempre os módulos em embalagem condutora (p.ex. caixas de plástico metalizado ou
caixas metálicas) e proceda ao seu envio também sempre em embalagem condutora.
Se as embalagens não forem condutoras, os módulos têm de ser embrulhados por forma con-
dutora. Para isso, deverá ser usado, por exemplo, espuma de borracha condutora, sacas
CES, folha de alumínio usada nas cozinhas ou papel. Nunca utilizar sacas ou folha de plás-
tico). 2
Æ No caso de módulos com baterias incorporadas, tem de haver o cuidado de evitar que a em-
balagem condutora entre em contato com as ligações da bateria ou faça curto-circuito; tape
também as ligações previamente com fita isoladora ou outro material isolante.
Manual do usuário SIPLACE HF 3 Dados técnicos
Versão de software SR.504.xx Edição 07/2003 PT 3.1 Descrição da máquina
85
3 Dados técnicos
3.1 Descrição da máquina
3.1.1 Vista geral
O sistema de montagem SMD High Flexibility SIPLACE HF é caracterizado pela elevada flexi-
bilidade da sua configuração e pela mais alta precisão. A máquina automática faz o processa-
mento de toda a gama de componentes SMD.
Para isso, há duas variantes de montagem:
– o processo Collect&Place com cabeças revólver para componentes a partir do tamanho 0201
até Fine-Pitch
– o processo Pick&Place com a SIPLACE TwinHead para componentes Fine-Pitch e OSC
3

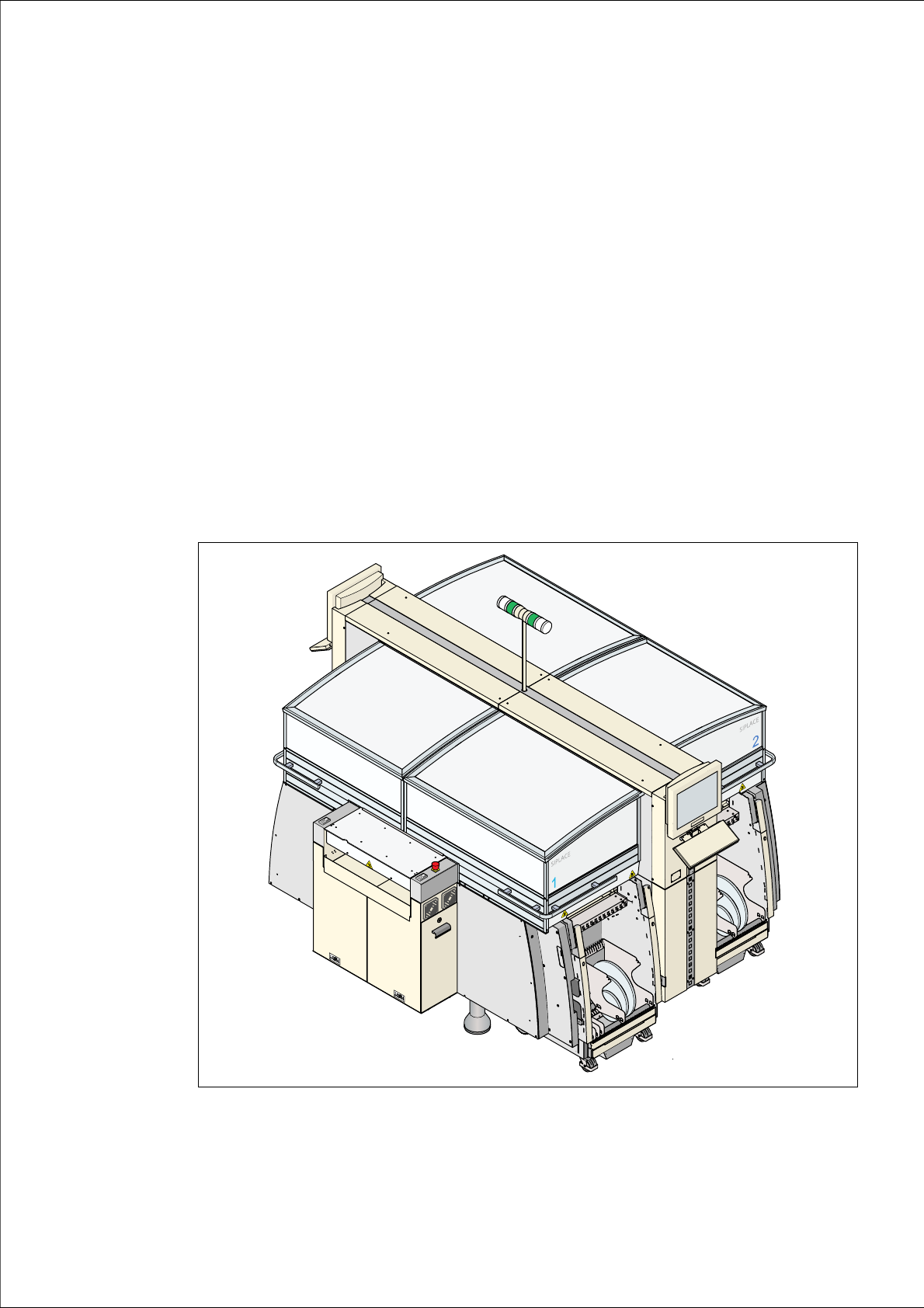

Fig. 3.1 - 1 Máquina de montar HF, vista geral
3 Dados técnicos Manual do usuário SIPLACE HF
3.1 Descrição da máquina Versão de software SR.504.xx Edição 07/2003 PT
86
A base do sistema de montar é constituída por um quadro de máquina rígido que não sofre dis-
torções e com amortecimento das vibrações, construído em aço vazado. Esta construção garante
uma produção de elevada qualidade e reduzida carga ambiental para os trabalhadores porque o
barulho de trepidações e vibrações é reduzido ao mínimo.
O sistema de montar dispõe de dois portais. Em cada portal existe uma cabeça de montar. Estas
cabeças podem ser posicionadas rapidamente e com precisão independentemente uma da outra
na direcções X e Y por meio de motores lineares. Atualmente, é possível a seguinte configuração
das cabeças de montar:
Portal 1
– cabeça Collect&Place de 12 segmentos ou
– cabeça Collect&Place de 6 segmentos ou
– SIPLACE TwinHead
Portal 2
– SIPLACE TwinHead
Segundo o princípio da modularidade das cabeças estudado pela Siemens, as cabeças de mon-
tar podem ser trocadas facilmente e com rapidez.
Para o abastecimento de componentes estão disponíveis quatro locais de colocação. Nesses lo-
cais é possível aproximar até um máximo de quatro carros de componentes ou, como alternativa,
no máximo dois trocadores de bandejas matriciais em vez dos carros de componentes.
As cabeças de montar levantam os componentes dos alimentadores com posicionamento fixo
nos carros de componentes ou dos tabuleiros da trocador de bandejas matricial e montam as PCI
também em repouso. Cada cabeça de montar possui as suas próprias zonas de processamento:
– no transporte simples, é uma zona de montar para cada cabeça de montar, pelo que podem
ser montadas simultaneamente até duas PCI.
– no transporte duplo, são duas zonas de montagem para cada cabeça de montar, o que permite
montar até quatro PCI simultaneamente.
O princípio „abastecimento em repouso de componentes“ e „PCI em repouso“, que tem dado os
melhores resultados em todas as máquinas automáticas de montar SIPLACE, tem uma série de
vantagens decisivas:
– A recarga de componentes ou o entrançamento das fitas não provoca tempos mortos.
– A alimentação de componentes isento de vibrações permite a coleta segura mesmo dos mais
pequenos componentes (p.ex. 0201).
– A PCI que se mantém imóvel durante o processo de montagem evita o deslizamento de com-
ponentes.
