YC8-KLM-000_MaintenancePartsList - 第11页

KLM-1207 1 2 13 30 10 23 7 18 32 9 28 33 34 8 24 25 29 15 14 6 27 20 8 5 11 31 22 16 12 19 12 21 35 4 26 6 6 3 17 * in case of "Built-in-Left" * in case of "Built-in-Right" 3 1 Feeder Holder 14 Lanes …

100%1 / 45
KLM-1207
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KLM-M1380-00 LCD STAY ASSY. 1 /
Í
39
KLM-M13B1-00 BRACKET,KEYBOARD
1
/
2 KLM-M13B1-A0 BRKT. KEYBOARD ASSY. 1 /
40
91312-05014 BOLT HEX,SOCKET HEAD
2
3 KGA-M13B5-00 MOUSE POCKET ASSY 1 /
41
4 $NK-2N NYLON CLIP 5
42
5 90172-00J040 WASHER, EXTL, TOOTHED 4
43
6 90990-06J00 BOLT, BUTTON HEAD 1
44
7 90990-11J001 SCREW, PAN HEAD W/W 5
45
8 90990-28J141 WASHER,PLAIN 8
46
9 90990-37J001 WASHER, BELLEVILLE 8 /
Í
47
10 90990-41J132 COLLAR 4
48
11 91312-04005 BOLT HEX,SOCKET HEAD 1
49
12 91312-05010 BOLT HEX,SOCKET HEAD 4
50
13 91312-06008 BOLT HEX,SOCKET HEAD 1
51
14 91312-06020 BOLT HEX,SOCKET HEAD 4
52
15 92902-04200 WASHER,PLAIN 4
53
16 92902-05200 WASHER,PLAIN 4
54
17 92902-06600 WASHER,PLAIN 2
55
18 KHW-M1383-00 BRACKET 2 2 /
Í
56
19 KHW-M1385-00 SPACER 8 /
Í
57
20 KHW-M1386-00 BUSH 4 /
Í
58
21 KKE-M1384-00 BRACKET,LCD 1 /
59
22 KKE-M138A-00 DAMPER 4 A
60
23 KLM-M1381-00 BODY,STAND 1 /
Í
61
24 KLM-M1382-00 BRACKET 1 2 /
Í
62
25 90172-00J050 WASHER, EXTL, TOOTHED 4
63
26 91312-04008 BOLT HEX,SOCKET HEAD 4
64
27 95602-06100 NUT, U 4 /
Í
65
28 98902-04016 SCREW BINDING HEAD 4
66
29 $NK-3N NYLON CLIP 1
67
30 90990-11J003 SCREW, PAN HEAD W/W 1
68
31 90990-11J005 SCREW, PAN HEAD W/W 4
69
32 90990-41J007 COLLAR 1 /
70
33 90990-41J097 COLLAR 2 /
71
34 91312-04012 BOLT HEX,SOCKET HEAD 2
72
35 KG2-M1362-00 STOPPER 2 /
73
36 KGA-M13B2-01 SHAFT,KEYBOARD 1 /
74
37 KGA-M13B4-00 BRACKET, PAD 1 /
75
38 KGB-M1391-00 MOUSE PAD 1 /
76
2
2
LCD Stay / Bracket Keyboard
Cover Section
KLM-1207
1
2
13
30
10
23
7
18
32
9
28
33
34
8
24
25
29
15
14
6
27
20
8
5
11
31
22
16
12
19
12
21
35
4
26
6
6
3
17
* in case of "Built-in-Left"
* in case of "Built-in-Right"
3
1

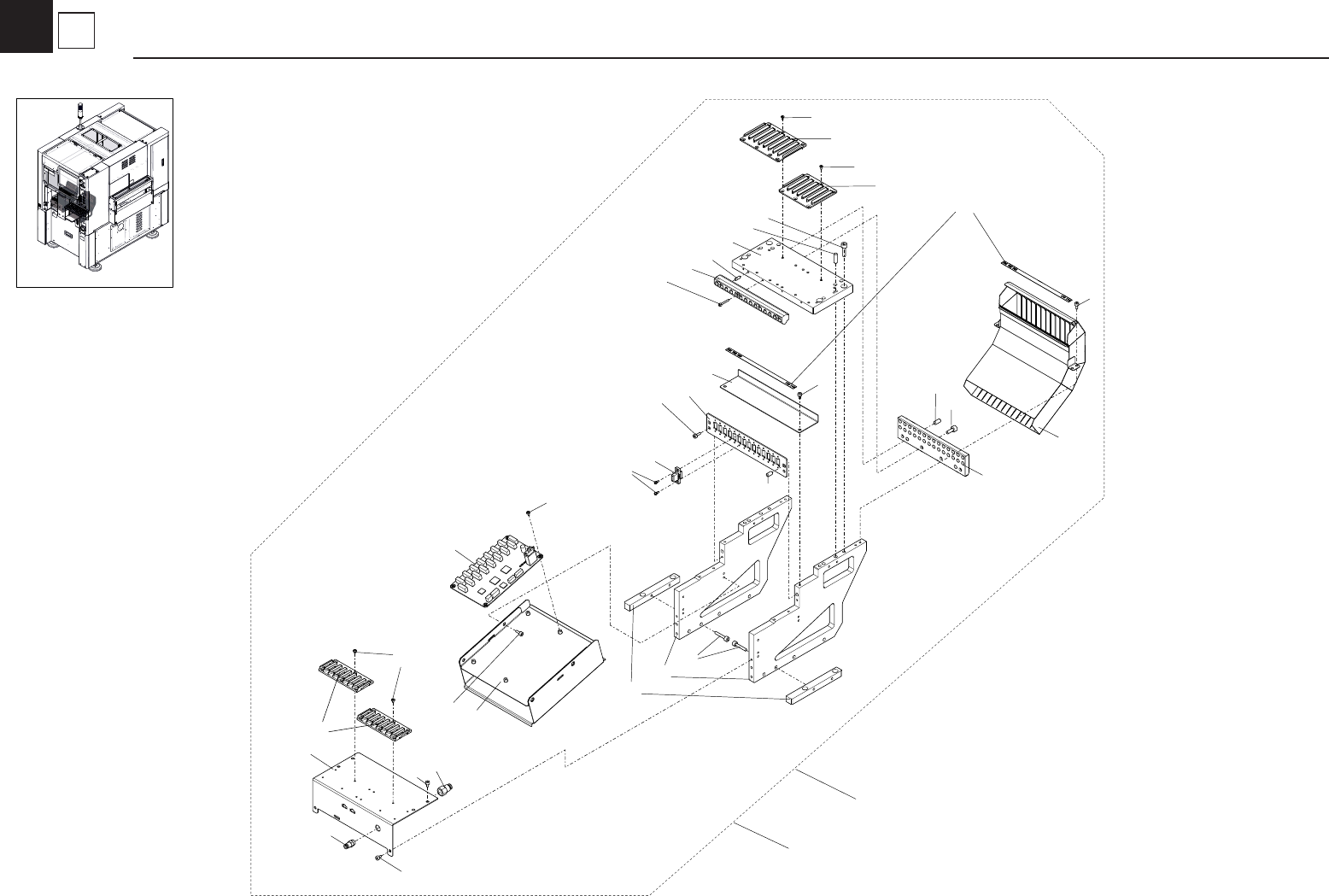

Feeder Holder 14 Lanes
Feeder Holder Section
KLM-1207
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KLM-M3400-A0 FEEDER PLATE A14 1
"Built-in-Left"
/
Í
39
2 KLM-M3400-B0 FEEDER PLATE B14 1
"Built-in-Right"
/
Í
40
3 $TSS4-01 JOINT 1
41
4 $UKM4-01 JOINT 1
42
5 91312-03020 BOLT HEX,SOCKET HEAD 4
43
6 91312-04006 BOLT HEX,SOCKET HEAD 8
44
7 91312-04008 BOLT HEX,SOCKET HEAD 4
45
8 91312-04010 BOLT HEX,SOCKET HEAD 6
46
9 91312-05025 BOLT HEX,SOCKET HEAD 4
47
10 91312-06014 BOLT HEX,SOCKET HEAD 4
48
11 91312-06020 BOLT HEX,SOCKET HEAD 4
49
12 98702-03006 SCREW,FLAT HEAD 14
50
13 KHY-M3430-10 LABEL,FEEDER 60-12P 1
A0 : [1] <==> [14]
B0 : [15] <==> [28]
/
51
14 KHY-M372M-00 SCREW,STAD 28 /
Í
52
15 KHY-M66TE-00 HNS,F.CTRL - FDR. 14 /
Í
53
16 KKG-M371R-00 RAIL GUIDE 12P 1 8 Lanes /
54
17 KKG-M372R-00 GUIDE,FEEDER UNDER 2 /
55
18 KKT-M340C-00 PLATE,FRONT 1 /
Í
56
19 KKT-M340E-00 RAIL GUIDE 12P 1 6 Lanes /
57
20 KKT-M340G-00 SHAFT GUIDE 1 /
Í
58
21 KKT-M4476-00 FDR.CTRL.BOARD ASSY 1 B
Í
59
22 KLM-M3402-00 SLOPE,UNDER 2 /
Í
60
23 KLM-M3T0E-00 TAPE GUIDE 1 /
Í
61
24 98902-03004 SCREW BINDING HEAD 12
62
25 KLM-M3401-00 PLATE,FEEDER 12-14 1 /
Í
63
26 98902-03006 SCREW BINDING HEAD 4
64
27 99480-04012 PIN,PARALLEL 1 /
Í
65
28 KLM-M3404-00 STAND,FEEDER PLATE 2 /
Í
66
29 99480-06012 PIN,PARALLEL 2 /
Í
67
30 99480-06014 PIN,PARALLEL 1 /
Í
68
31 99480-06020 PIN,PARALLEL 4 /
Í
69
32 KLM-M3407-00 BASE,SIDE PLATE 2 /
Í
70
33 KLM-M340H-00 COVER 2 1 /
Í
71
34 KLM-M340J-00 PLATE,CONNECTOR 1 /
Í
72
35 KLM-M340K-00 COVER 1 1 /
Í
73
36
74
37
75
38
76
3
1
Feeder Holder 14 Lanes
Feeder Holder Section
