00195111-0202-MM-D3_JAP - 第26页
5 毎月のメンテナンス作業 D3 2.5 メンテナンススケジュール 2006 年 7 月版 26 5 毎月のメンテナンス作業 5
D3 4 毎週のメンテナンス作業
2006 年 7 月版 2.5 メンテナンススケジュール
25
部品の引出し、または 8mmS フィーダのフラップを空にする 4
○ 8mmS フィーダの接続を外し、部品供給テーブルから取り外します。
4
① ブラシまたは掃除機を使用して、部品段取り替えテーブルから、散らばった部品を除去しま
す。
② 2x8mm S フィーダ（存在する場合）の部品の引出しを空にします。
③ 3x8 mm S フィーダ ( 存在する場合）のフラップを開き、部品を除去します。
4
④ X フィーダの部品回転ディスクを時計方向に回転し（存在する場合）、部品を除去します。
4
⑤ 動力およびデータインタフェースが、滑らかに動くように取り付けられていて、ばねの力が
かかっていることをチェックします。そうでない場合、けばのないクロスで清掃します。
4
⑥ フィーダベースのよごれを拭き取ります。
4
⑦ 使用済みテープを切断し、フィーダの先端を揃えます。
○ フィーダを元の（正しい）ロケーションに戻します。
4
フィーダが部品テーブル上にしっかりと配置され、正しい位置に挿入されていることを確認し
ます。 4
4
4
4
○ 保護カバーを閉じます。
○ すべての実装エリアでこの作業を繰り返します。
4
4
5 毎月のメンテナンス作業 D3
2.5 メンテナンススケジュール 2006 年 7 月版
26
5 毎月のメンテナンス作業
5
D3 5 毎月のメンテナンス作業
2006 年 7 月版 2.5 メンテナンススケジュール
27
5
毎月のメンテナンス作業では次のものが必要になります。 5
－ 実験室用手袋
－ けばのないクロス
－ レンズクロス
－ けばのない綿棒
－ SIPLACE クリーニングティッシュ
－ エチルアルコール
－ 洗浄済みスリーブセット ( 必要に応じて新品 )
－ 洗浄済みで、わずかにグリスを塗布したバルブプランジャ（必要に応じて）。
5
5
12 / 6 リボルバ実装ヘッド 5
スリーブとバルブプランジャの交換 5

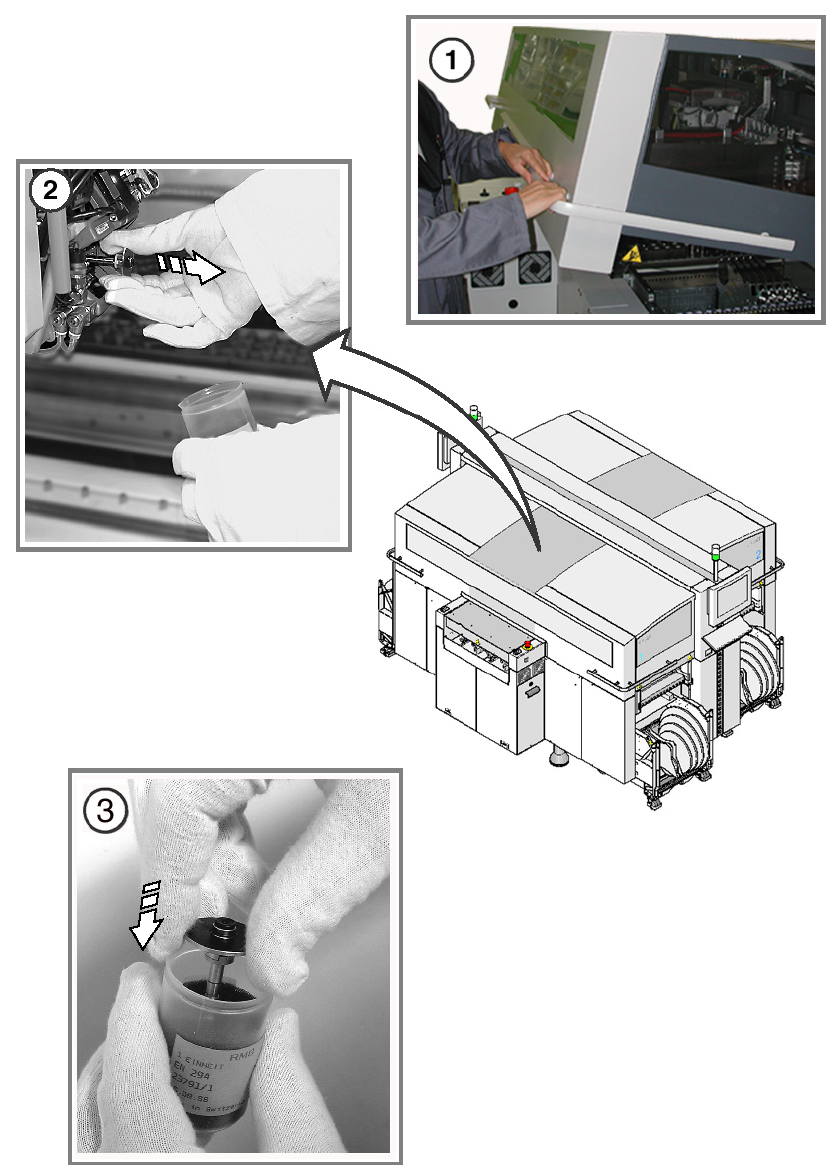

○ リボルバヘッドのノズルをノズルチェンジャーに戻します。
① 保護カバーを開きます。
5
素手でスリーブを直接持たないようにします。スリーブのメンテナンス作業を実行するときは、
必ず実験室用手袋をはめます。 5
5
このようにすれば、異常（カウントエラーやオーバーシュート）を引き起こす可能性のある、
ガラスディスクや摩擦ホイールの不必要なよごれを避けることができます。 5
5
② ヘッドからスリーブを取外します。
図示してあるようにスリーブを引き出します。 5
5
5
③ 備えられているコンテナにそれを置きます。
○ すべてのスリーブが取り外されるまで、スター軸をステップ送りします。
5
