5 毎月のメンテナンス作業 D3 2.5 メンテナンススケジュール 2006 年 7 月版 28 5

D3 5 毎月のメンテナンス作業

2006 年 7 月版 2.5 メンテナンススケジュール

毎月のメンテナンス作業では次のものが必要になります。 5

－実験室用手袋

－けばのないクロス

－レンズクロス

－けばのない綿棒

－ SIPLACE クリーニングティッシュ

－エチルアルコール

－洗浄済みスリーブセット ( 必要に応じて新品 )

－洗浄済みで、わずかにグリスを塗布したバルブプランジャ（必要に応じて）。

12 / 6 リボルバ実装ヘッド 5

スリーブとバルブプランジャの交換 5

○ リボルバヘッドのノズルをノズルチェンジャーに戻します。

① 保護カバーを開きます。

素手でスリーブを直接持たないようにします。スリーブのメンテナンス作業を実行するときは、

必ず実験室用手袋をはめます。 5

このようにすれば、異常（カウントエラーやオーバーシュート）を引き起こす可能性のある、

ガラスディスクや摩擦ホイールの不必要なよごれを避けることができます。 5

② ヘッドからスリーブを取外します。

図示してあるようにスリーブを引き出します。 5

③ 備えられているコンテナにそれを置きます。

○ すべてのスリーブが取り外されるまで、スター軸をステップ送りします。

5 毎月のメンテナンス作業 D3

2.5 メンテナンススケジュール 2006 年 7 月版

D3 5 毎月のメンテナンス作業

2006 年 7 月版 2.5 メンテナンススケジュール

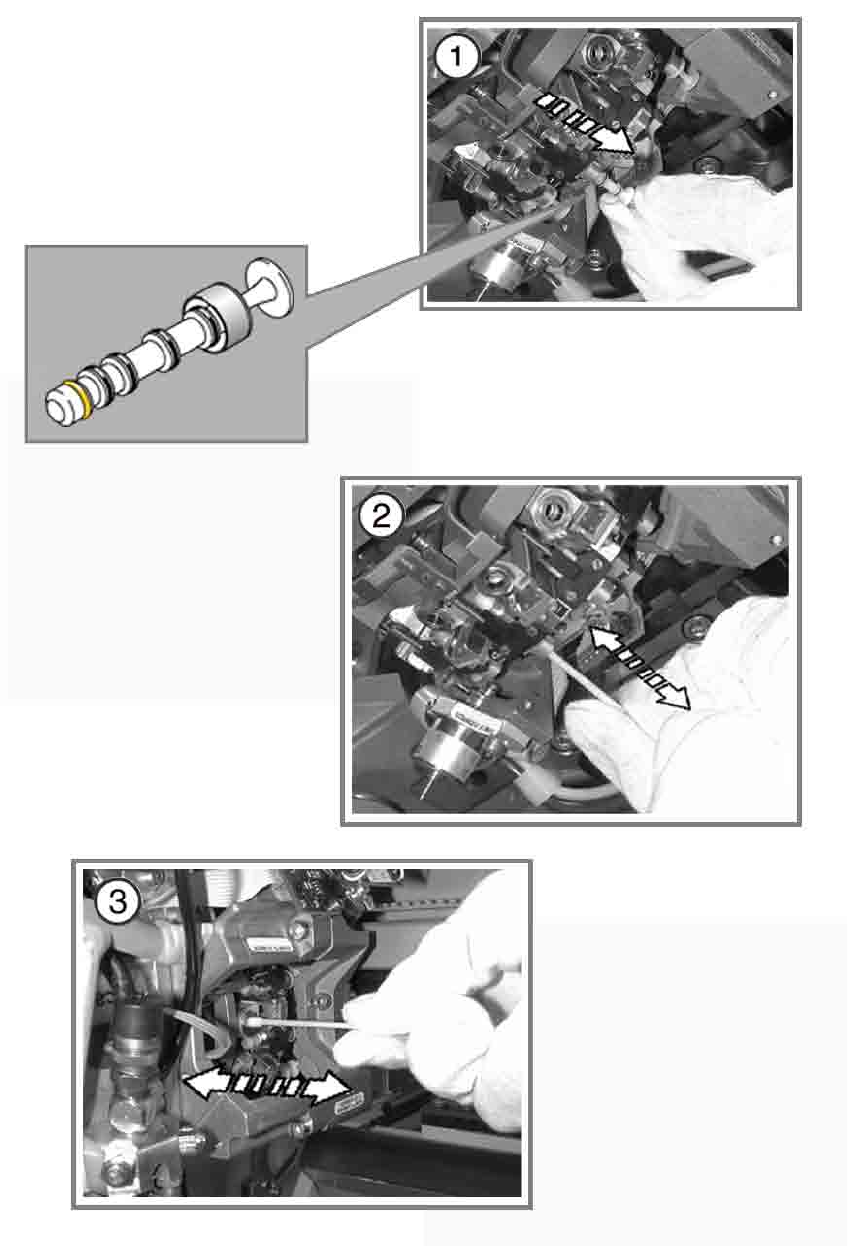

① バルブプランジャを取外します。

② エチルアルコールを浸した綿棒を使用して、バルブケースを清掃します。

バルブケースを清掃するときパイプクリーナやビン洗浄用ブラシを絶対に使用しないこと。

さもないと、バルブケースを損傷します。 5

○ 洗浄済みでごく少量のグリスを塗布したバルブプランジャを、バルブケースに挿入します。

（「バルブプランジャのメンテナンス」の）セクションを参照してください。

○ それを前後に数回動かします。

○ バルブプランジャの動きがゆるすぎる場合、新品と交換してください。

動きがゆるすぎる場合、正確に動作できることを保証できないということになります。 5

③ エチルアルコールを浸した綿棒を使用して、セグメントを清掃します。

セグメントを清掃するとき、パイプクリーナやビン洗浄用ブラシを使用しないこと。

これにより、スリーブリテーナスプリングがむき出しになったり、セグメントに糸くずや、毛

髪が残り、同様に、異常を引き起こす可能性があります。 5

綿棒をセグメント内にあまり押し込まないこと。さもないと、リテーナスプリングが引きださ

れてしまいます。 5

○ セグメントに清浄済みのスリーブを挿入します。

（「スリーブのメンテナンス」の）セクションを参照してください。

リテーナスプリングを損傷しないように、あまり力をかけずに、スリーブを所定の位置にはめ

ます。 5

○「単動動作」メニューを使用して、ノズルチェンジャーからノズルを装着してください。
