6 2 カ月毎 のメンテナンス作業 D3 2.5 メンテナンススケジュール 2006 年 7 月版 38 6
D3 6 2カ月毎のメンテナンス作業
2006 年 7 月版 2.5 メンテナンススケジュール
37
Y 軸モータ冷却用インテークフィルタのチェックまたは交換 6
① インテークフィルタの上のサムネジを緩め、フィルタを取り外します。
○ 汚れていたら、フィルタを交換します。
6
○ コンプレッサをマシンベースに注意して押し込みます。
6
ケーブルまたはホースをつぶさないように注意します。 6
6
6
○ コンプレッサのフラップバルブを閉じます。
○ もう一度、メインコンプレッサのバルブを開きます。
6
6
サイレンサの点検または交換 6
② リボルバヘッドのサイレンサを固定するネジを緩めます。
③ サイレンサの汚れをチェックします。
変色している場合、 汚れたフィルタを新品のフィルタに取り替え、上記に説明した順序を逆
にして取り付けます。
6
6
ツインヘッドスリーブとノズル着座面の清掃 6
④ Teflon スプレーを少量スプレーしたけばのないクロスを使用して、スリーブとノズル着座
面を清掃します。
○ ノズルにエアーを注意して吹き込みます。
6
6
6
6
6
6
6 2 カ月毎のメンテナンス作業 D3
2.5 メンテナンススケジュール 2006 年 7 月版
38
6
D3 6 2カ月毎のメンテナンス作業
2006 年 7 月版 2.5 メンテナンススケジュール
39

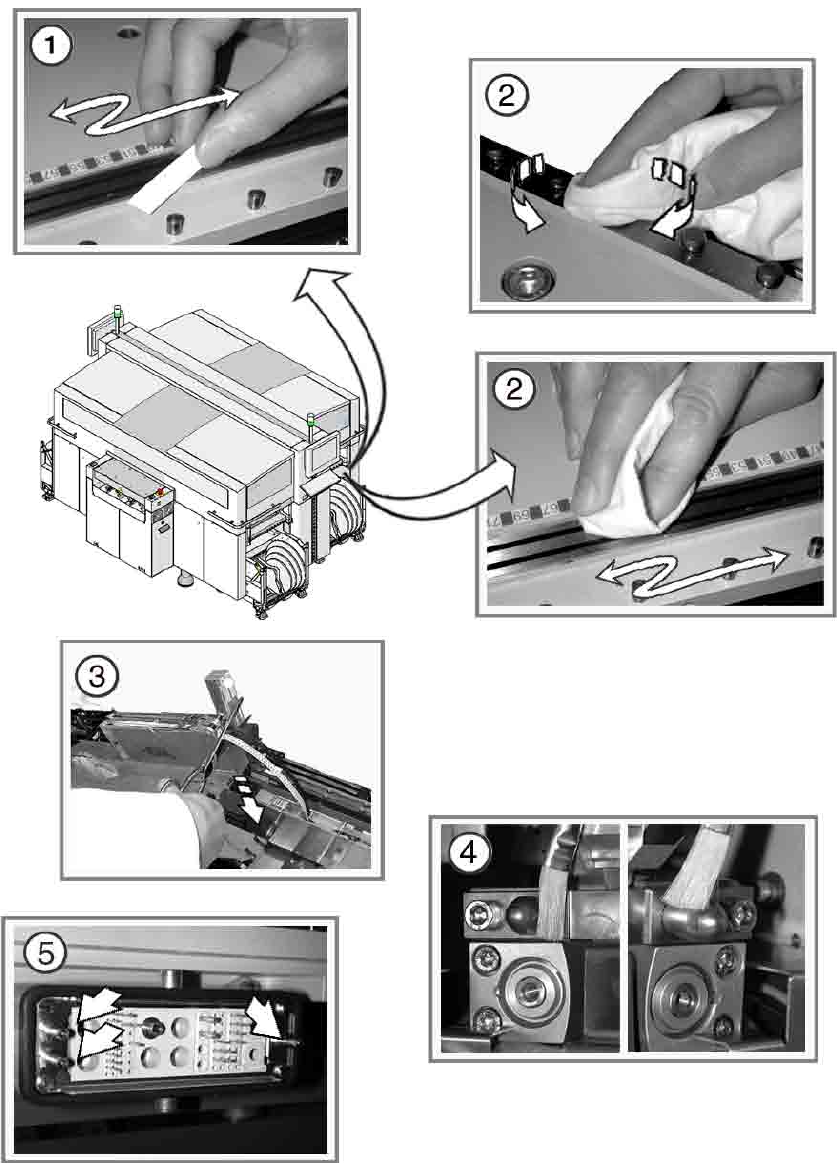

S フィーダ用部品テーブルを保守する 6
○ フィーダエリアを片づけます。
○ 部品供給テーブルに落下し、散らばった部品を電気掃除機で清掃します。
① 砥石を使用して、磁気レールのでこぼこを取り去ります。
② WD40 をスプレーしたけばのないクロスを使用して、フィーダエリアを錆から保護します。
○ テープコンテナに落下し、散らばった部品を電気掃除機で吸い取り、要らなくなった粘着ラ
ベルやテープを取り去ります。
③ 飛び出している余分な使用済みテープを切断して、フィーダの先端と揃え、8mmS フィーダ
の部品の引き出しまたは部品フラップを空にします。
○ フィーダエリアにフィーダをセットします。
各フィーダが正しいロケーションにあって、正しく接続されていることを確認します。 6
6
6
6
○ メインスイッチで実装マシンに電源を入れます。
6
部品トロリーを頻繁に引き出している場合、次のようにすることを推奨します。 6
プランジャピンにグリスを塗布 (S フィーダ用部品トロリー ) 6
○ 部品トロリーを切り離します。
④ ブラシと UNISILKON L250L で、部品トロリー引き込み装置のプランジャピンにグリスを塗布
します。
⑤ ブラシと UNISILKON L250L で、部品トロリーの引き込み装置の ODU コネクタのプランジャピ
ンにグリスを塗布します。
6
6
○ もう一度、部品トロリーを結合します。
○ すべての実装エリアでこの作業を繰り返します。
6
6
6
6
