7 4ヵ月毎のメンテナンス 作業 D3 7.1 C&P 6 / 12 実装ヘ ッドのメンテナンス 2006 年 7 月版 46 7
D3 7 4ヵ月毎のメンテナンス作業
2006 年 7 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
45
ESD 規則に従ってください。
7
7
7
○ フィーダモジュール、およびヘッドの前部を保護するために、フィーダエリアにカバーを掛
けます。
7
① ストレインレリーフ（ひずみ取り）を開放します。
② フラットケーブル上のグリッパを解放します。
③ 二本のフラットケーブルを引き出します。
7
④ ヘッドの前部にある 4 本のネジを (3mm の六角ソケットスパナを使用して）緩め、前部を取
り外します。
ネジを取り外すとき、ヘッドの前部をしっかりと押さえます。 7
ディストリビュータに触れないように注意します。 7
7
バルブプランジャで、バルブプランジャドライブを損傷しないように、スター軸を半回転させ
ます。 7
7
○ 柔らかい ESD 面（バルブプランジャを下にして）にヘッドの前部を置くか、適当なヘッドス
タンドにそれを置きます。
○ スリーブを取外し、備えられているコンテナに保管します。
7
7 4ヵ月毎のメンテナンス作業 D3
7.1 C&P 6 / 12 実装ヘッドのメンテナンス 2006 年 7 月版
46
7
D3 7 4ヵ月毎のメンテナンス作業
2006 年 7 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
47

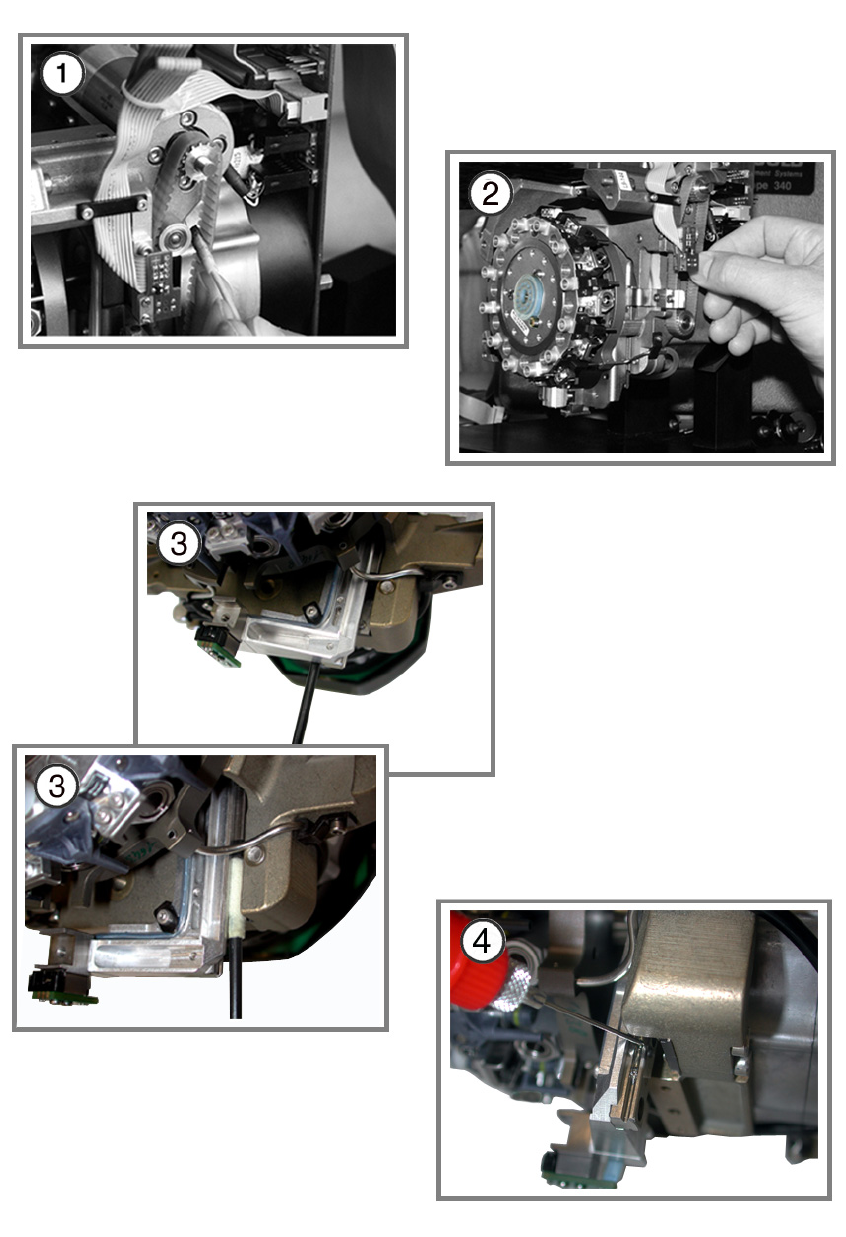

Z 軸 ( ヘッドの前部 ) 7
① ブラシまたは綿棒を使用して、Z 軸のタイミングベルトから汚れを取り除きます。
○ エチルアルコールを浸した綿棒、もしくはけばのないクロスを使用して、ローラ、歯車、タ
イミングベルトを清掃します。
○ タイミングベルトの摩耗をチェックします。
タイミングベルトに摩耗の兆候があるなら、新品のベルトと交換します（サービスマニュア
ル参照）。
○ ISOFLEX TOPAS NCA 52 をタイミングベルトに少量塗布し、余分なグリスを除去します。
7
② Z 軸ガイドが、滑らかにバックラッシュなしで走ることをチェックします。
○ 爪の損傷をチェックします。
Z 軸または爪に異常がある場合、近くのサービスセンターに連絡してください。
7
ボールネジガイドを給油する ( 下部ベアリング ) 7
○ Z 軸を下端位置へ移動します。
③ エチルアルコールを浸した綿棒を使用して、ミニチュアローラテーブルの前後にある溝を清
掃します。
○ オイルディスペンサのニードルを拭きます。
オイルディスペンサから、油を押しださないこと。目に見える一滴だけでも、油が多すぎるこ
とがあります。 7
7
7
④ ガイドレールの溝にある、ボール溝 / ベアリングに、直接ニードルを置くだけです。 接触し
たとき、十分な油が、溝に流れ出ます（毛細管効果）。
○ Z 軸を上下に数回動かし、油の膜を伸ばします。
