Z 軸 ( ヘッドの前部 ) 7

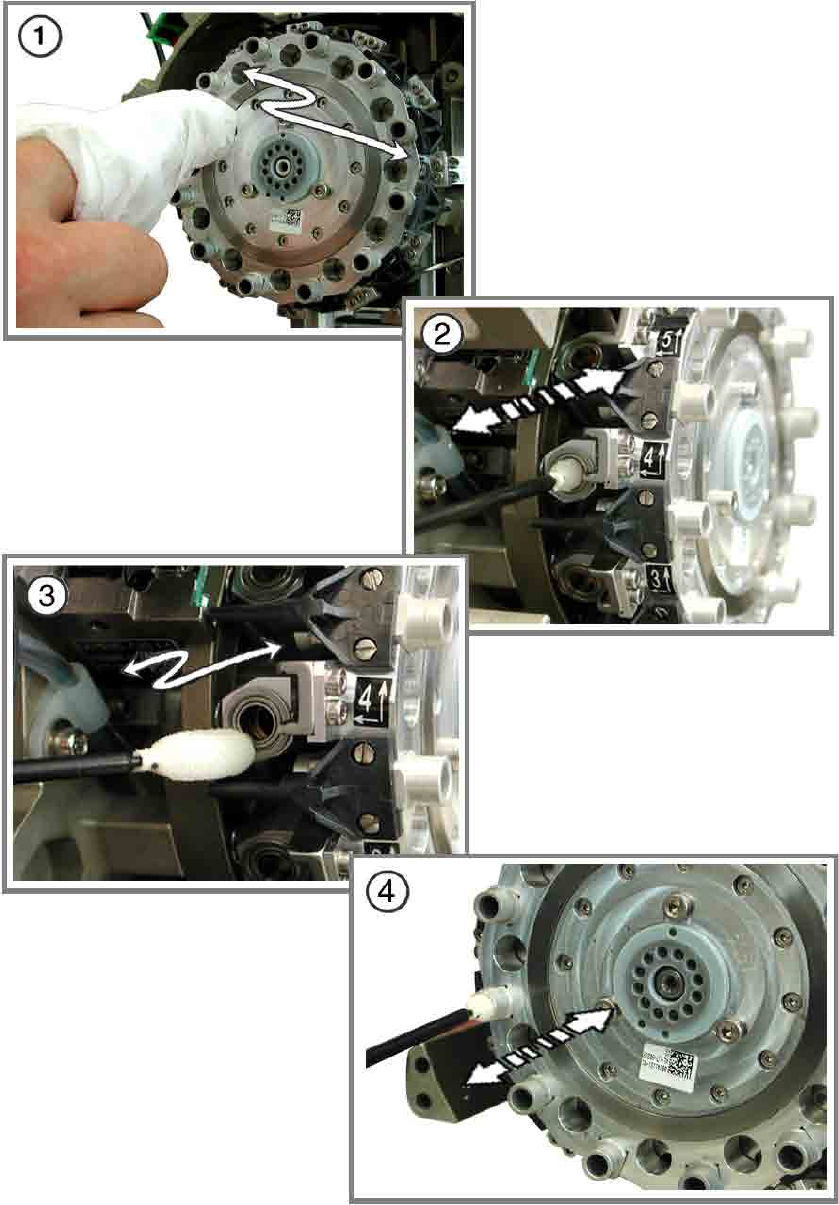

① ブラシまたは綿棒を使用して、Z 軸のタイミングベルトから汚れを取り除きます。
○ エチルアルコールを浸した綿棒、もしくはけばのないクロスを使用して、ローラ、歯車、タ
イミングベルトを清掃します。
○ タイミングベルトの摩耗をチェックします。
タイミングベルトに摩耗の兆候があるなら、新品のベルトと交換します（サービスマニュア
ル参照）。
○ ISOFLEX TOPAS NCA 52 をタイミングベルトに少量塗布し、余分なグリスを除去します。
7
② Z 軸ガイドが、滑らかにバックラッシュなしで走ることをチェックします。
○ 爪の損傷をチェックします。
Z 軸または爪に異常がある場合、近くのサービスセンターに連絡してください。
7
ボールネジガイドを給油する ( 下部ベアリング ) 7
○ Z 軸を下端位置へ移動します。
③ エチルアルコールを浸した綿棒を使用して、ミニチュアローラテーブルの前後にある溝を清
掃します。
○ オイルディスペンサのニードルを拭きます。
オイルディスペンサから、油を押しださないこと。目に見える一滴だけでも、油が多すぎるこ
とがあります。 7
7
7
④ ガイドレールの溝にある、ボール溝 / ベアリングに、直接ニードルを置くだけです。 接触し
たとき、十分な油が、溝に流れ出ます（毛細管効果）。
○ Z 軸を上下に数回動かし、油の膜を伸ばします。
7
