D3 8 毎年のメンテナンス作業 2006 年 7 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス 67 8 X 軸と Y 軸の目に見えるグリスニップル のすべてにグリスを忘れずに注入 します ! 8 指定されたグリス量を使用しま す。多すぎても、少なすぎてもベ アリングを損傷することがあ ります。 8 8 X軸 8 ① Klüberplex BEM 34-132 を満た したグリスガン （リフト制限機構 付き X…
8 毎年のメンテナンス作業 D3
7.1 C&P 6 / 12 実装ヘッドのメンテナンス 2006 年 7 月版
66
8
D3 8 毎年のメンテナンス作業
2006 年 7 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
67
8
X 軸と Y 軸の目に見えるグリスニップルのすべてにグリスを忘れずに注入します ! 8
指定されたグリス量を使用します。多すぎても、少なすぎてもベアリングを損傷することがあ
ります。 8
8

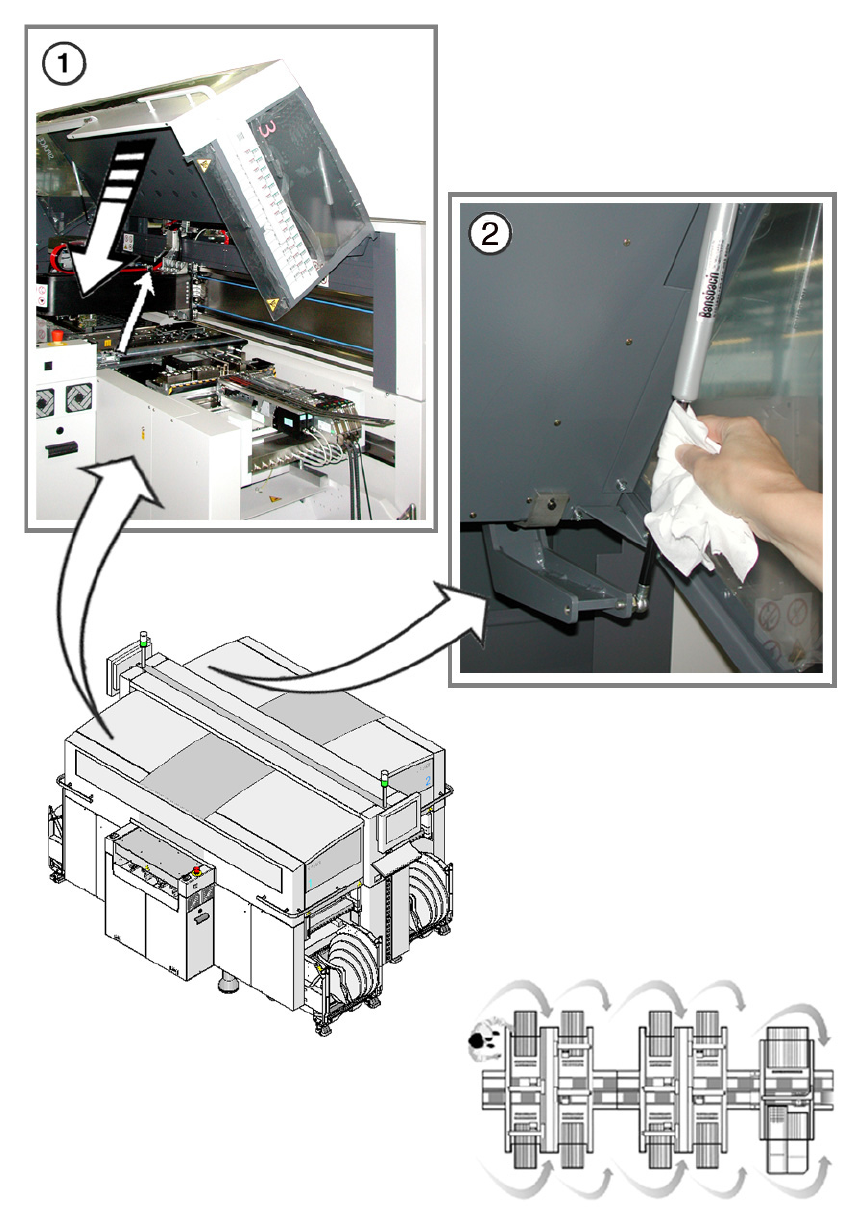

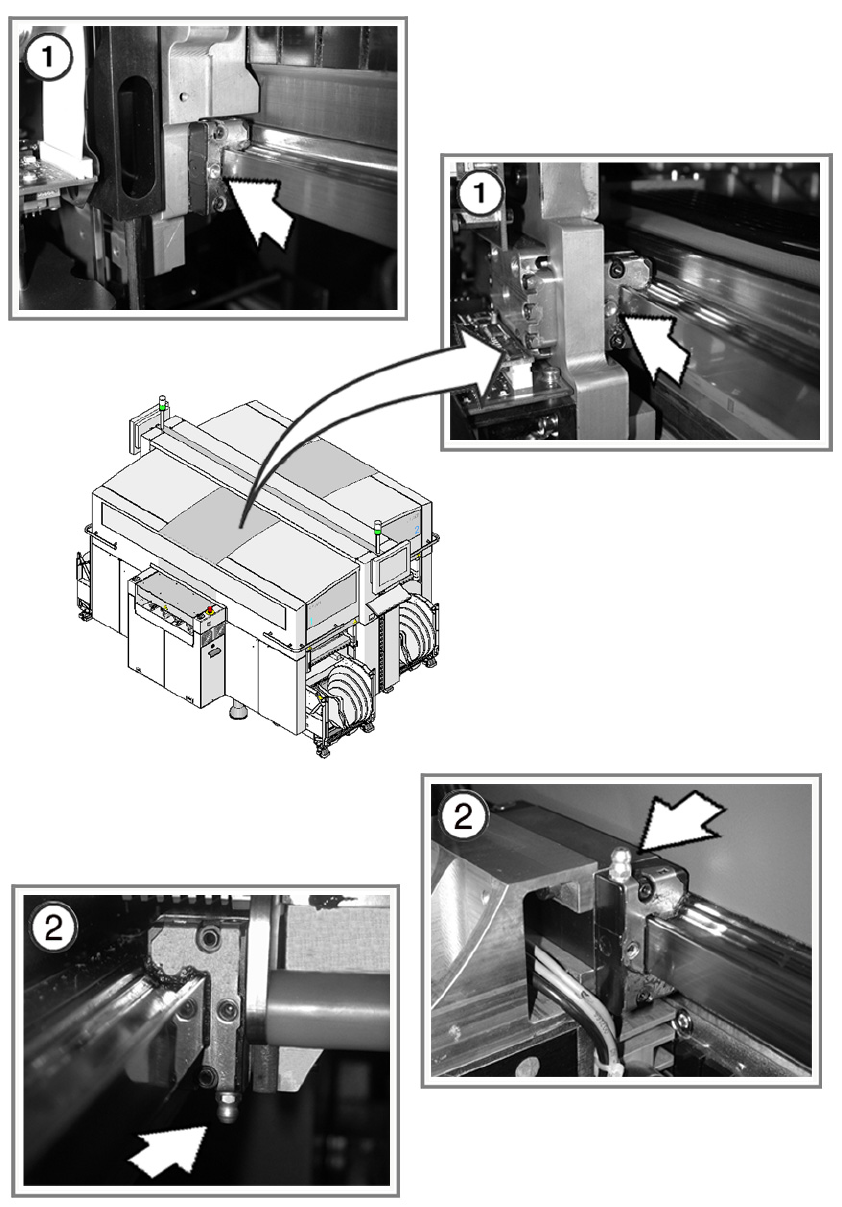

X軸 8
① Klüberplex BEM 34-132 を満たしたグリスガン（リフト制限機構付き X 軸）を、じょうご型
のグリスニップルにまっすぐ立てて配置します。
○ グリスガンの一握りの量を塗布します（一握り約 0.13 cm
3
）。
8
グリスが、グリスニップルの外側へ出てくる場合、すでにベアリングにグリスが満たされてい
るか、グリスニップルがしっかりと閉められていない可能性があります。後者の場合、新品の
グリスニップルを使用します。 8
8
○ 30cm くらい X 軸ヘッドプレートを動かして、グリスをのばします。
○ 押し出しと移動の作業をあと二回繰り返します。これにより、正しい量のグリスが確実に塗
布されます。
○ グリスニップルの上と、回りにある余分なグリスを、クロスを使用して取り除きます。
○ 同様にして、X 軸上のその他のグリスニップルにグリスを注入します。
8
Y軸 8
② Klüberplex BEM 34-132 を満たしたグリスガン（Y 軸）を、円錐形のグリスニップルにまっす
ぐ立てて配置します。
○ グリスガンの一握りの量を塗布します（一握り約 0.4 cm
3
）。
8
グリスが、グリスニップルの外側へ出てくる場合、すでにベアリングにグリスが満たされてい
るか、グリスニップルがしっかりと閉められていない可能性があります。後者の場合、新品の
グリスニップルを使用します。 8
8
○ 30cm くらい X-Y 軸を動かして、グリスをのばします。
○ 押し出しと移動の作業をあと二回繰り返します。これにより、正しい量のグリスが確実に塗
布されます。
○ グリスニップルの上と回りにある余分なグリスを、クロスを使用して取り除きます。
○ 同様の方法で、Y 軸の別のグリスニップルにグリスを注入します。
8
○ すべてのリニアガイドでグリス塗布の手順を繰り返します。
