8.1 ツインヘッドのメンテナンス
8
D3 8 毎年のメンテナンス作業
2006 年 7 月版 8.1 ツインヘッドのメンテナンス
75
8
ツインヘッドをメンテナンスするには、次のものが必要になります。 8
- 六角ソケットスパナセット
- けばのないクロス
- エチルアルコール
- 圧縮空気
- ESD リストバンド。
8
8
ツインヘッドを分解する 8
○ 実装処理を停止し、ツインヘッドノズルを片側に移動します。
○ 実装マシンから部品トロリーを切り離します。
○ メインスイッチで、実装マシンの電源を切断します。
8
これを、ロケーション 2 および 4 から行なうと、再組み立てがもっとも簡単になります。 8
8
8
8
実装ヘッドとサーボ関係で作業をする間は、常に ESD リストバンドをしなければなりません。8
8

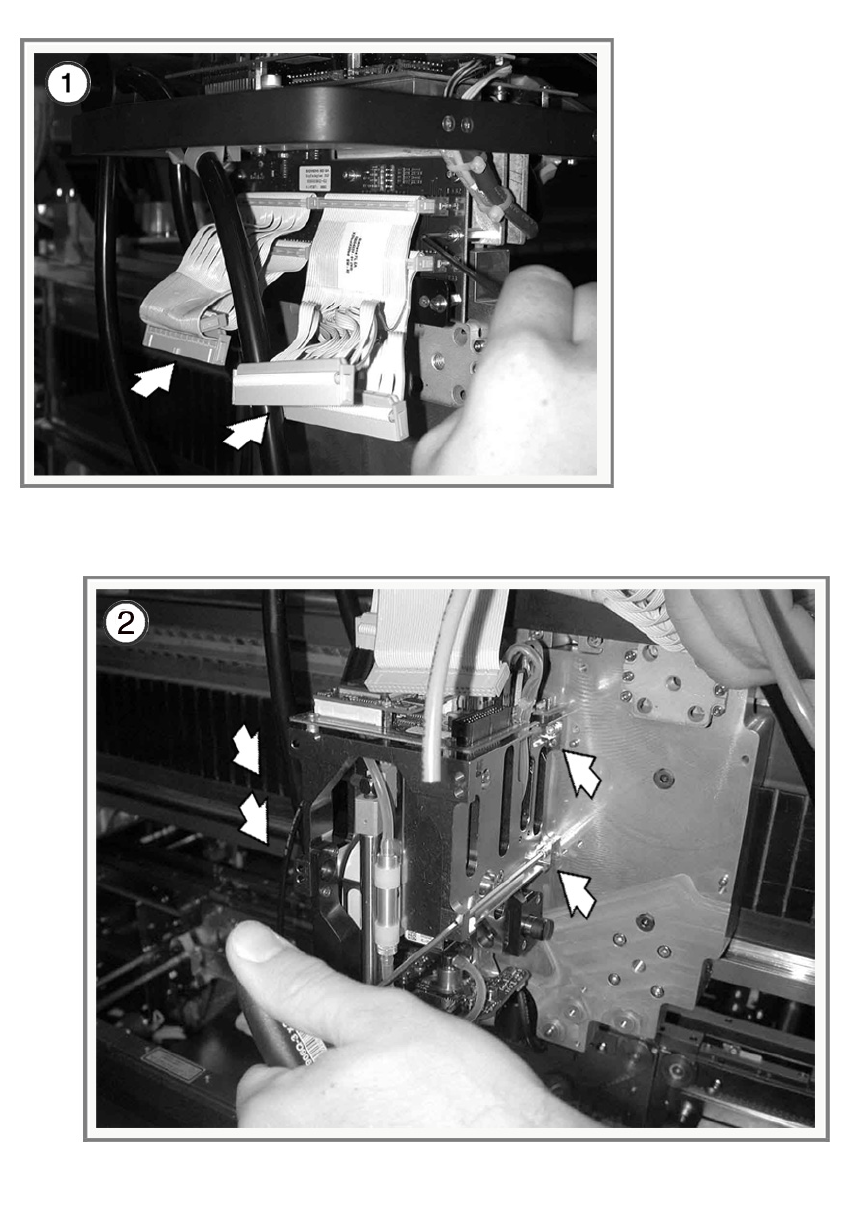

① 排気ホースを取り外します。
8
② ホースと、めくら栓を片側に置きます。
8
③ ストレインリリーフクリップを解放します（ノブを押します）。
8
