D3 8 毎年のメンテナンス作業 2006 年 7 月版 8.1 ツインヘッドのメンテナンス 83 ツインヘッドを取り付けます 8 8 ① ( ネジに簡単に手が届くので）4 本のネジで、ツインヘッドの 内部モジュール（モジュール 1) を取り付けることから始めます。ネジが正しい長さで あることを確認します。 8 ○ 外部モジュール（モジュール 2) をヘッドに取り付ける前に、 モジュール間の穴にネジを挿 入します。 ○ 内部モジュールと…
8 毎年のメンテナンス作業 D3
8.1 ツインヘッドのメンテナンス 2006 年 7 月版
82
8
D3 8 毎年のメンテナンス作業
2006 年 7 月版 8.1 ツインヘッドのメンテナンス
83

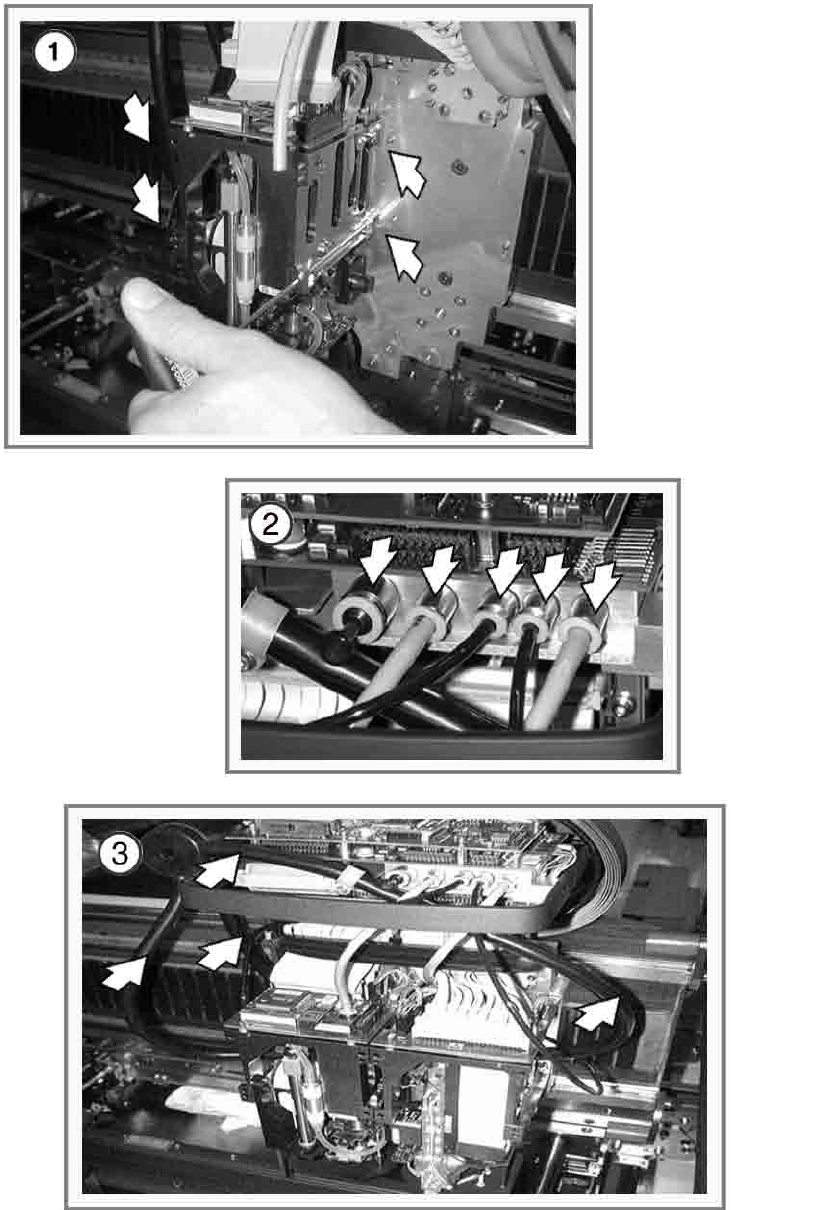

ツインヘッドを取り付けます 8
8
① ( ネジに簡単に手が届くので）4 本のネジで、ツインヘッドの内部モジュール（モジュール
1) を取り付けることから始めます。ネジが正しい長さであることを確認します。
8
○ 外部モジュール（モジュール 2) をヘッドに取り付ける前に、モジュール間の穴にネジを挿
入します。
○ 内部モジュールと同様の方法で、外部モジュールをネジ止めします。
② これらのホースを差し込み、めくら栓を差し込みます。
③ 排気ホースを接続しなおします。
8
○ ツインヘッドにキャリブレーションを実施します。
8
8
8
8
8
8
8
8
8
8
8
8
8
8

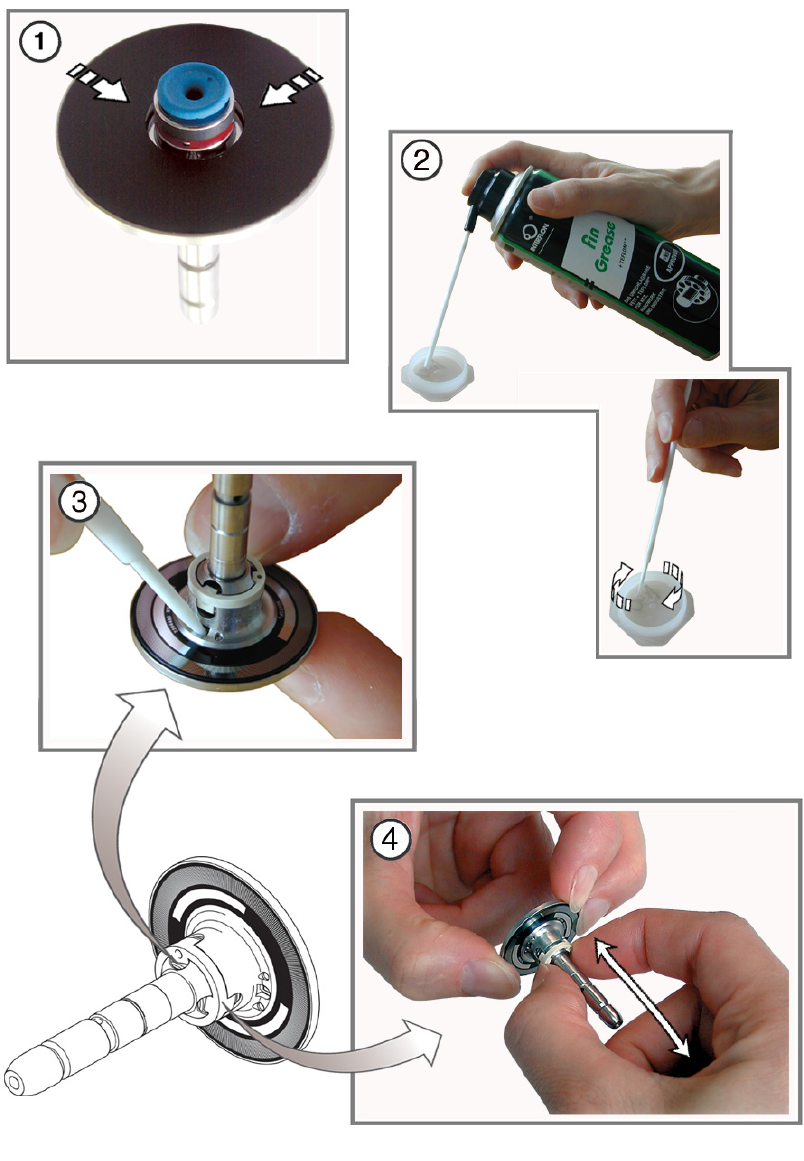

9 スリーブのメンテナンス D3
8.1 ツインヘッドのメンテナンス 2006 年 7 月版
84
9 スリーブのメンテナンス
9
