16.第3ｽﾃｰｼｮﾝ(位置決めｸﾗｯﾁ)(DGPP) 16.Station 3(Positioning clutch)(DGPP) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 DCPP0010 1 JOINT ｼﾞｮｲﾝﾄ FE 2 DCPP0021 1 POSITIONI…

100%1 / 244
X6
C
C
A
A
B
B
LOCTITE262
2.94N.m
ThreeBond1373B
LOCTITE262
LOCTITE222
LOCTITE222
LOCTITE222
LOCTITE222
LOCTITE262
4.90N.m
LOCTITE222
1.47N.m
16.第3ステーション(位置決めクラッチ)(DGPP)
16.Station 3(Positioning clutch)(DGPP)
16.第3ステーション(位置決めクラッチ)(DGPP)
16.Station 3(Positioning clutch)(DGPP)
16 - 2
CP-743ME,CP-742ME PARTS LIST
16.第3ｽﾃｰｼｮﾝ(位置決めｸﾗｯﾁ)(DGPP)
16.Station 3(Positioning clutch)(DGPP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DCPP0010 1 JOINT ｼﾞｮｲﾝﾄ FE
2 DCPP0021 1 POSITIONING 位置決め FE
3 DCPP0030 1 BKT BKT FE
4 DCPP0040 1 BKT BKT FE
5 DCPP0050 1 BKT BKT FE
6 DCPP0060 1 LEVER ﾚﾊﾞｰ FE
7 DCPP0070 1 BKT BKT FE
8 DCPP0080 1 LEVER ﾚﾊﾞｰ FE
9 DCPP0090 1 BKT BKT FE
10 DCPP0100 1 BOLT ﾎﾞﾙﾄ FE
11 DCPP0110 1 SHAFT ｼｬﾌﾄ FE
12 DCPP0120 2 BOLT ﾎﾞﾙﾄ FE
13 DCPP0130 1 SHAFT ｼｬﾌﾄ FE
14 DCPP0140 1 SPACER ｽﾍﾟｰｻ FE
15 WPP0100 4 COLLAR ｶﾗｰ CO
16 WPP0110 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
17 WPP0151 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ OT
18 K1112A 1 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF05UU-A OT
19 H4388A 1
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA1220Z FE
20 H3181T 1
ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBR6FN FE
21 H3181H 1
ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBRL6FN FE
22 H4409A 2
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA1212Z FE
24 H3181M 1
ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBRL8FN FE
25 DCPP0150 2 BOLT ﾎﾞﾙﾄ FE
26 N1088A
ﾅｯﾄ 六角         
M6-L FE
27 N1091A
ﾅｯﾄ 六角         
M8-L FE
28 H5274A
ﾎﾞﾙﾄ 六角穴        
M3X6L FE
29 H5285A
ﾎﾞﾙﾄ 六角穴        
M4X5L FE
30 H5298A
ﾎﾞﾙﾄ 六角穴        
M5X10L FE
31 H5324A
ﾎﾞﾙﾄ 六角穴        
M6X20L FE
32 H5342A
ﾎﾞﾙﾄ 六角穴        
M8X25L FE
33 W1023A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
34 W1024A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
35 W1025A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
36 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L FE
37 W1011A
ﾜｯｼｬ 皿         
M-4-L FE
38 W1012A
ﾜｯｼｬ 皿         
M-5-L FE
39 N4037A
ﾈｼﾞ 六角穴止め       
M5X8L FE
40 N1082A
ﾅｯﾄ 六角         
M5 P=0.8 FE
41 N1085A
ﾅｯﾄ 六角         
M6 P=1.0 FE
42 N1089A
ﾅｯﾄ 六角         
M8 P=1.25 FE
43 W1021A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
44 W1013A
ﾜｯｼｬ 皿         
M-6-H FE
45 W1014A
ﾜｯｼｬ 皿         
M-8-H ･ FE
CP-743ME,CP-742ME PARTS LIST
16 - 3
16.第3ｽﾃｰｼｮﾝ(位置決めｸﾗｯﾁ)(DGPP)
16.Station 3(Positioning clutch)(DGPP)
Ref.27-1
DCGC0480
C
C
C
x5.8
59
47
48
37
45
71
37
45
71
47
41
34
46
38
16
36
62
70
35
62
33
33
33
47
42
32
29
31
61
73
61
73
30
28
24
35
5
25
26
27
46
39
4
9
58
46
63
11
8
12
46
40
3
6
2
48
47
44
72
69
68
1
10
48
47
43
48
47
43
14
18
20
22
21
23
19
45
67
A
B
B
7
13
63
17
38
46
55
56
51
50
52
A
53
61
57
49
35
5
26
27
46
39
4
58
46
63
11
8
12
46
40
3
6
63
17
53
61
64
65
66
9
66
62
35
47
42
54
15
60
60

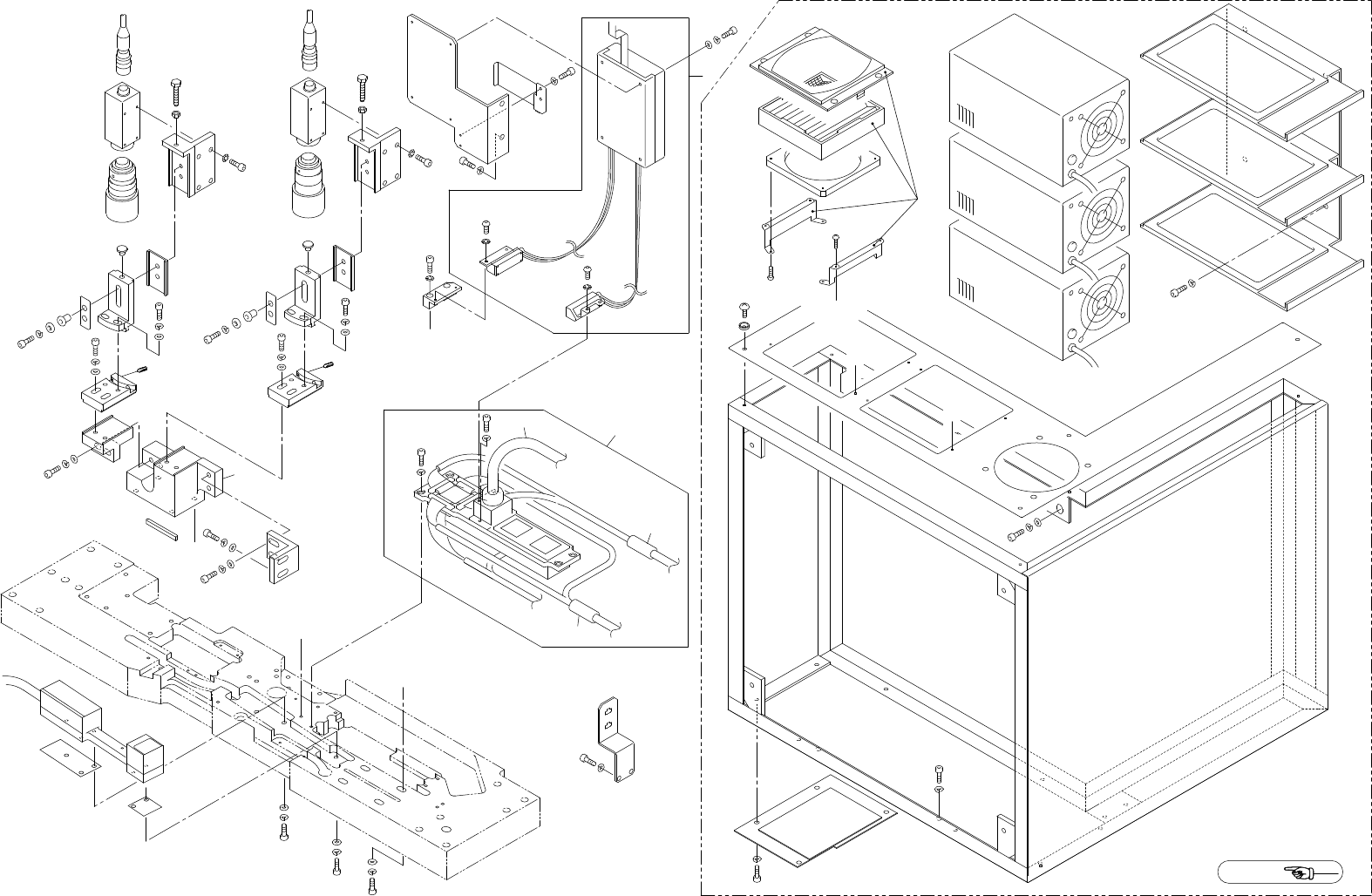

17.第5ステーション(画像処理)(DGGC)
17.Station 5(Vision processing)(DGGC)
17.第5ステーション(画像処理)(DGGC)
17.Station 5(Vision processing)(DGGC)
17 - 1
CP-743ME,CP-742ME PARTS LIST
