23.4.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙ(DGSD) 23.4.Device table(DGSD) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 116 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H FE 118 W1041A WASHER, FLAT ﾜｯｼｬ…

100%1 / 244
23.4.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙ(DGSD)
23.4.Device table(DGSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
66 DCSD0871 30 ROLLER ﾛｰﾗ PL
67 K5342W 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2201F-01-08S(ｼﾛ) OT
68 S4045F 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX871A OT
69 S31147 3 SW, PROXIMITY SW 近接 APM-D3A1-05 OT
70 H4429H 4
ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LMK16UU FE
71 K10911 4 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF10-A OT
72 K1108H 4 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF4-A OT
75 H30632 8 BUSHING ﾌﾞｯｼｭ SPB-162220 OT
76 S3148L 1 SW, PHOTOELECTRIC SW 光電 HPJ-D21-L05 OT
80 H5269A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M2.6X5L FE
81 H5271A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M2.6X8L FE
82 H5273A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X5L FE
83 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L FE
84 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L FE
85 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
86 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L FE
87 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L FE
88 H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L FE
89 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L FE
90 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L FE
91 H5263E BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
92 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L FE
93 H5311A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X60L FE
94 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L FE
95 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L FE
96 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L FE
97 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L FE
98 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L FE
99 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L FE
100 H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L FE
101 H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L FE
102 H5344A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X35L FE
103 W1021A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
104 W1022A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
105 W1023A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
106 W1024A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
107 W1025A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
108 W1026A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M FE
109 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
110 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
111 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
112 W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8 FE
113 W1011A
ﾜｯｼｬ 皿         
M-4-L FE
114 W1012A
ﾜｯｼｬ 皿         
M-5-L FE
115 W1013A
ﾜｯｼｬ 皿         
M-6-H FE
CP-743ME,CP-742ME PARTS LIST
23 - 17
23.4.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙ(DGSD)
23.4.Device table(DGSD)
23.4.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙ(DGSD)
23.4.Device table(DGSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
116 W1014A
ﾜｯｼｬ 皿         
M-8-H FE
118 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
119 W1051A WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X125(1W-6) FE
120 N4031A
ﾈｼﾞ 六角穴止め       
M4X10L FE
121 K52565
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X6L FE
122 N1080A
ﾅｯﾄ 六角         
M4 P=0.7 FE
123 N1089A
ﾅｯﾄ 六角         
M8 P=1.25 FE
124 N1092A
ﾅｯﾄ 六角         
M10 P=1.5 FE
125 ADGSD8023 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ OT
126 DCSD0970 1 PLATE ﾌﾟﾚｰﾄ PL
127 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L FE
128 K5359E
ﾈｼﾞ 六角穴皿 M4X8L FE
129 W1010A
ﾜｯｼｬ 皿         
M-3-L FE
130 WWM0152 6 SEAL ｼｰﾙ PL
131 DCWM0100 1 SEAL ｼｰﾙ PL
132 H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L . FE
注1.(仕様選択部品)DCSD0901(t=7.01),DCSD0911(t=7.02),DCSD0921(t=7.03),DCSD0931(t=6.99),DCSD0941(t=6.98),DCSD0951(t=6.97),
DCSD1040(t=6.95),DCSD1050(t=6.96),DCSD1060(t=7.04),DCSD1070(t=7.05)
CP-743ME,CP-742ME PARTS LIST
23 - 18
23.4.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙ(DGSD)
23.4.Device table(DGSD)
312
310
A
139
111
294
255
233
256
266
229
228
266
242
258
249
259
N
112
219
142
143
225
165
220
307
93
256
259
284
240
251
269
267
232
238
267
232
268
244
258
243
237
257
258
245
270
246
234
256
283
256
234
257
237
257
237
252
260
282
261
261
282
265
260
253
265
260
272
265
260
253
265
260
253
248
259
267
233
251
270
252
260
264
250
259
250
259
264
269
247
190
189
223
222
221
201
200
199
198
196
308
192
191
195
194
194
L
114
154
116
R
17
183
153
2
183
157
23
153
119
182
182
33
33
118
147
1
146
147
19
205
G
60
57
49
H
224
92
13
15
14
F
29
149
83
141
148
11
148
80
149
83
148
148
10
29
79
79
78
82
77
x15
286
237
250
259
264
269
247
282
261
243
258
268
244
238
174
174
259
249
259
250
269
247
210
209
239
267
232
234
256
256
234
232
267
257
237
255
228
N
C
183
62
3
157
183
23
153
153
34
E
24
24
156
156
140
33
33
158
158
117
120
48
120
115
202
119
182
182
61
188
56
53
29
D
41
84
81
83
149
148
148
12
16
6
4
6
4
9
5
7
8
M
A
B
22
257
237
277
297
296
311
295
P
P
293
293
233
233
233
274
248
259
270
249
258
241
249
271
271
248
259
227
255
235
256
233
267
227
255
275
275
258
241
267
233
275
275
255
227
A
L
160
26
50
69
27
30
162
51
K
C
161
32
31
38
162
161
40
39
39
J
J
25
52
159
71
30
52
70
73
73
72
72
66
64
67
159
68
65
72
72
66
67
159
68
G
20
21
R
M
H
B
D
187
187
187
F
E
K
234
256
239
37
36
85
309
234
256
232
256
255
228
164
255
228
164
100
6
6
28

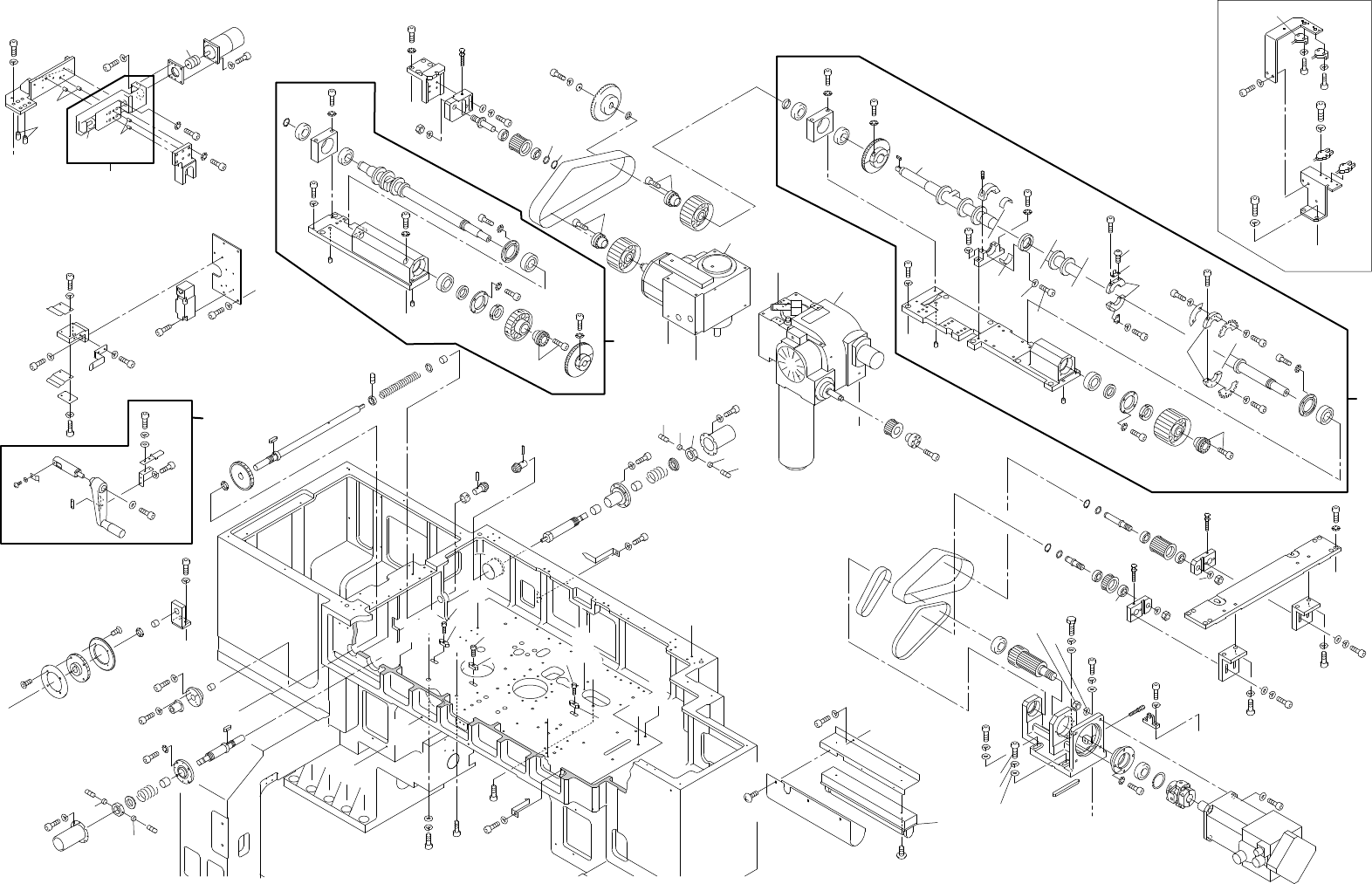

24.1.カムボックス(DCPA)
24.1.Cam box(DCPA)
24.1.カムボックス(DCPA)
24.1.Cam box(DCPA)
24 - 1
CP-743ME,CP-742ME PARTS LIST
