42.ｶﾊﾞｰ前部(743ME)(DGPZ) 42.Cover front(743ME)(DGPZ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 99 N1076A NUT, HEX ﾅｯﾄ 六角 M3 FE 100 W1041A WASHER, FLAT ﾜｯｼｬ 平 1W-4…

100%1 / 244
42.ｶﾊﾞｰ前部(743ME)(DGPZ)
42.Cover front(743ME)(DGPZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
48 DCPZ1430 1 BKT BKT FE
49 DCPZ1320 1 BKT BKT FE
50 DCPZ1400 1 PLATE, SW ﾌﾟﾚｰﾄ SW FE
51 DCPZ1370 6 STOPPER ｽﾄｯﾊﾟ FE
52 DCPZ1351 2 BKT, PIVOT BKT 支点 FE
53 DCPZ1360 4 BOLT ﾎﾞﾙﾄ FE
54 DCPZ1331 1 BKT BKT FE
55 DCPZ1490 1 BKT BKT 743ME FE
56 DCPZ1180 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押ｴ FE
57 DCPZ1190 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押ｴ FE
58 MPZ1411 16 HINGE 蝶番 FE
59 A1004N 2
脚 ｺﾞﾑ           
TK-20(黒) OT
60 M1012B 2 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-272(No.2) OT
61 T5012Y 4 HANDLE 取手 THA-255(3202) OT
62 T10683 2 DAMPER ﾀﾞﾝﾊﾟ TM150-100-20-C OT
63 S3193K 4 SW, LIMIT SW ﾘﾐｯﾄ D4DL-1DFG-B OT
64 S3193R 1 SW, LIMIT SW ﾘﾐｯﾄ D4DS-K2 OT
65 S3193S 3 SW, LIMIT SW ﾘﾐｯﾄ D4DS-K3 OT
66 S1047L 6 CIR-CLIP, E-TYPE ｻｰｸﾘｯﾌﾟ E形 E-5 FE
67 A1004T 6
脚 ｺﾞﾑ           
TK-20(ｱｲﾎﾞﾘｰ) OT
69 H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X15L FE
70 H5273A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X5L FE
71 H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L FE
73 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
74 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L FE
75 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L FE
76 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L FE
77 DCPZ1420 BKT BKT FE
78 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L FE
80 K5359A
小ﾈｼﾞ 六角穴皿 M4X6L FE
82 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L FE
83 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L FE
84 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L FE
86 W1021A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
87 W1022A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
88 W1023A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
89 W1024A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
90 W1025A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
92 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
93 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
94 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
95 W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7(1W-3) FE
96 W1052A WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
97 W1011A
ﾜｯｼｬ 皿         
M-4-L FE
98 N1089A
ﾅｯﾄ 六角         
M8 P=1.25 FE
CP-743ME,CP-742ME PARTS LIST
42 - 3
42.ｶﾊﾞｰ前部(743ME)(DGPZ)
42.Cover front(743ME)(DGPZ)
42.ｶﾊﾞｰ前部(743ME)(DGPZ)
42.Cover front(743ME)(DGPZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
99 N1076A
ﾅｯﾄ 六角         
M3 FE
100 W1041A WASHER, FLAT ﾜｯｼｬ 平 1W-4 FE
102 H5263C BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X16L FE
103 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L FE
104 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L FE
105 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L FE
106 H5343A BOLT, HEX ﾎﾞﾙﾄ 六角 M8X30L FE
107 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
108 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L FE
109 ADGPZ8170 1 COVER,FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ 743ME Use only when no external parts monitor. OT
110 DCPZ1550 1 BKT BKT 743ME FE
111 DCGC0470 1 DISPLAY, LIQUID CRYSTAL ﾃﾞｨｽﾌﾟﾚｲ 液晶 743ME OT
112 DCPZ1500 1 SPACER ｽﾍﾟｰｻ 743ME AL
113 DCPZ1510 1 BKT BKT 743ME FE
114 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L FE
115 DCPZ1520 1 BKT BKT 743ME FE
CP-743ME,CP-742ME PARTS LIST
42 - 4
42.ｶﾊﾞｰ前部(743ME)(DGPZ)
42.Cover front(743ME)(DGPZ)
x30
21
20
19
5
7
6
10
9
8
22
28
83
82
84
23
29
27
26
25
24
62
30
69
66
64
61
63
67
68
65
51
47
39
38
36
35
37
37
99
98
100
50
46
49
48
52
53
45
70
80
79
81
80
79
81
83
82
84
31
91
89
90
4
54
57
60
56
59
55
58
71
32
33
34
74
73
75
72
78
76
77
Ref.29-1
Ref.31-1
88
85
85
87
85
86
87
87
85
96
95
97
93
92
94
93
93
92
92
94
凡例
Example
94
44
44
43
42
41
40
11
17
12
18
16
15
14
14
14
13
18
101
3
2
1

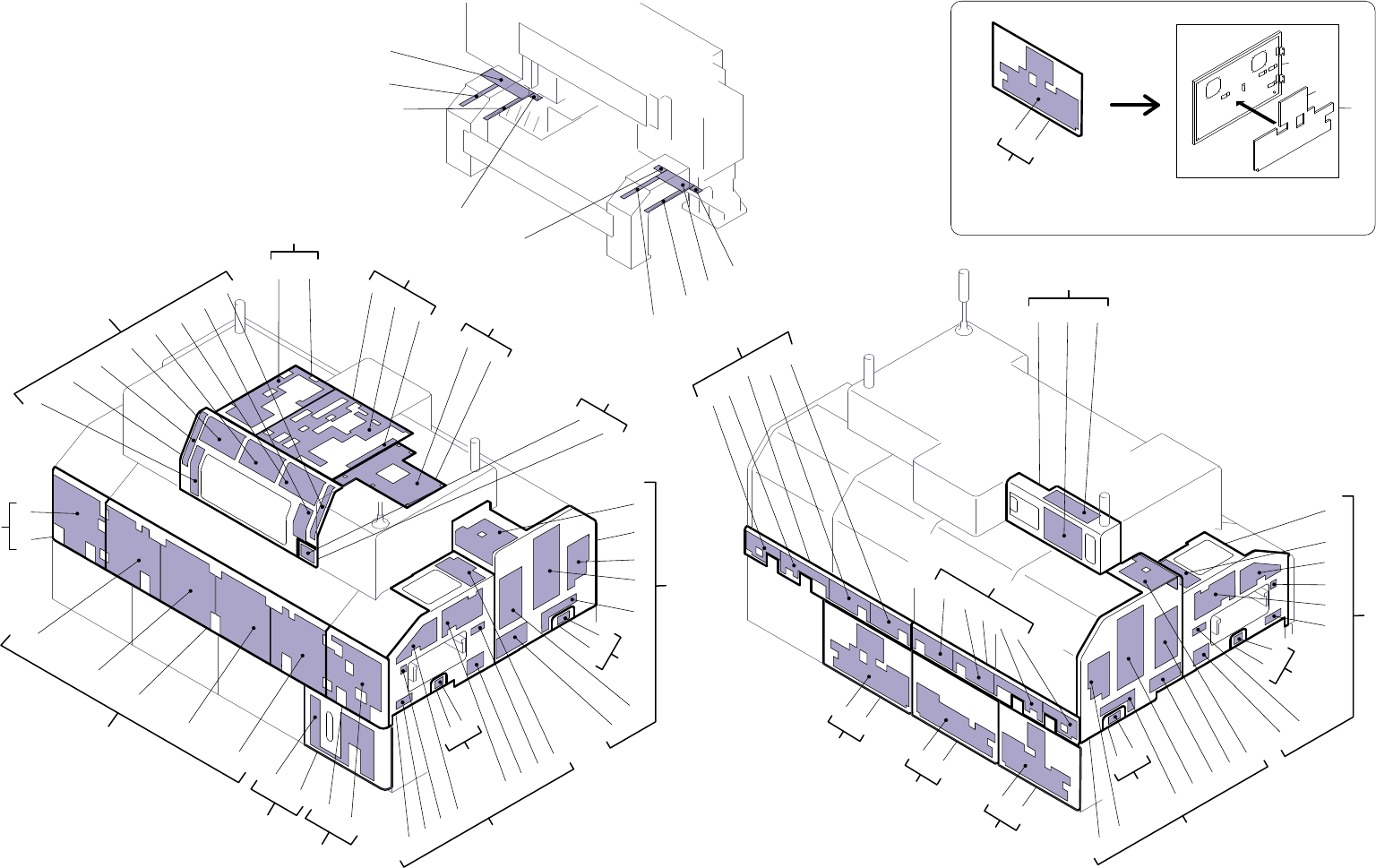

43.防音シール(743ME)(DGPZ)
43.Noise redaction seal(743ME)(DGPZ)
43.防音シール(743ME)(DGPZ)
43.Noise redaction seal(743ME)(DGPZ)
43 - 1
CP-743ME,CP-742ME PARTS LIST
