9.Xｽﾗｲﾄﾞ(DGSX) 9.X slide(DGSX) p 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 91 H20742 2 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ φ6x25Lﾀｯﾌﾟﾄｵｼ(ﾒﾈｼﾞ) FE 92 W1025A WASHER ﾜｯｼｬ 8M/M FE 注1.…

100%1 / 244

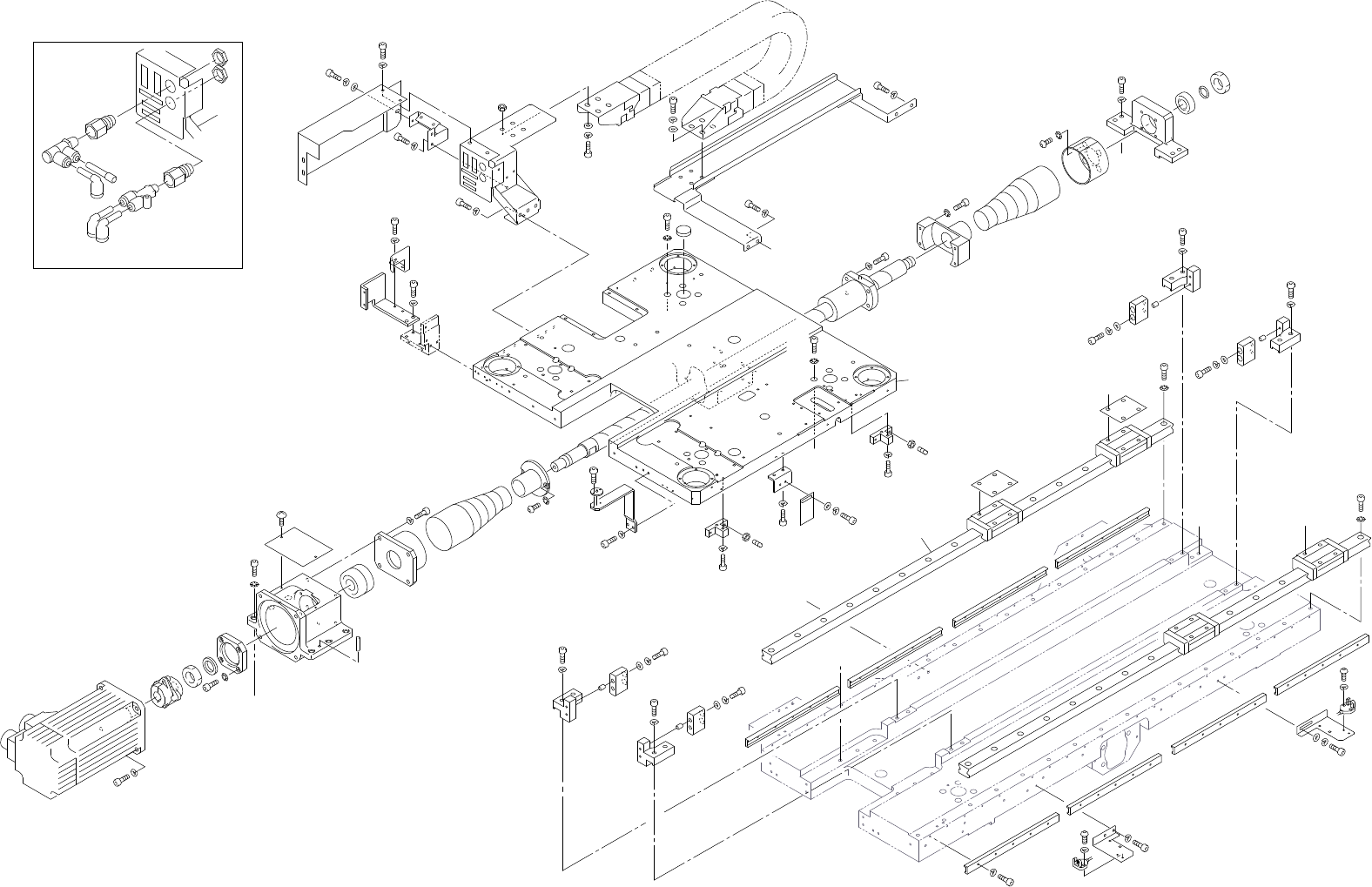

9.Xｽﾗｲﾄﾞ(DGSX)
9.X slide(DGSX)
p 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
47 N1126A 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ MR20(M20 P=1.0) FE
48 H4161A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62DB FE
49 N10216 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ MR25(M25 P=1.5) FE
50 K2010S 4 CAP ｷｬｯﾌﾟ C16 OT
51 T2061N 1 TUBE ｳﾚﾀﾝ UBS-0640-100-W 0.3 PL
52 Y3067A 2 UNION ﾕﾆｵﾝ KQ2H06-00 OT
55 K5256A
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X8L FE
56 N4035A
ﾈｼﾞ 六角穴止め       
M4X20L FE
57 K5174B SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X50L FE
58 H5286A
ﾎﾞﾙﾄ 六角穴        
M4X6L FE
59 H5287A
ﾎﾞﾙﾄ 六角穴        
M4X8L FE
60 H5288A
ﾎﾞﾙﾄ 六角穴        
M4X10L FE
61 H5289A
ﾎﾞﾙﾄ 六角穴        
M4X12L FE
62 H5292A
ﾎﾞﾙﾄ 六角穴        
M4X20L FE
63 H5292A
ﾎﾞﾙﾄ 六角穴        
M4X20L FE
65 H5298A
ﾎﾞﾙﾄ 六角穴        
M5X10L FE
66 H5299A
ﾎﾞﾙﾄ 六角穴        
M5X12L FE
67 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
68 H5302A
ﾎﾞﾙﾄ 六角穴        
M5X20L FE
69 H5305A
ﾎﾞﾙﾄ 六角穴        
M5X30L FE
70 H5321A
ﾎﾞﾙﾄ 六角穴        
M6X12L FE
71 H5322A
ﾎﾞﾙﾄ 六角穴        
M6X15L FE
72 H5323A
ﾎﾞﾙﾄ 六角穴        
M6X18L FE
73 H5343A
ﾎﾞﾙﾄ 六角穴        
M8X30L FE
74 H5341A
ﾎﾞﾙﾄ 六角穴        
M8X20L FE
75 W1021A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
76 W1022A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
77 W1023A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
78 W1024A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
79 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
80 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
81 W1011A
ﾜｯｼｬ 皿         
M-4-L FE
82 W1012A
ﾜｯｼｬ 皿         
M-5-L FE
83 W1013A
ﾜｯｼｬ 皿         
M-6-H FE
84 W1014A
ﾜｯｼｬ 皿         
M-8-H FE
85 N1080A
ﾅｯﾄ 六角         
M4 P=0.7 FE
86 H5340A
ﾎﾞﾙﾄ 六角穴        
M8X15L FE
87 H5342A
ﾎﾞﾙﾄ 六角穴        
M8X25L FE
88 DGSX0170 2 BKT, STOPPER BKT ｽﾄｯﾊﾟ FE
89 DGSX0180 2 BKT, STOPPER BKT ｽﾄｯﾊﾟ FE
90 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
CP-743ME,CP-742ME PARTS LIST
9 - 4
9.Xｽﾗｲﾄﾞ(DGSX)
9.X slide(DGSX)
9.Xｽﾗｲﾄﾞ(DGSX)
9.X slide(DGSX)
p 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
91 H20742 2 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ φ6x25Lﾀｯﾌﾟﾄｵｼ(ﾒﾈｼﾞ) FE
92 W1025A WASHER ﾜｯｼｬ 8M/M FE
注1.(仕様選択部品)DGSD0780(t=0.95),DGSD0790(t=1.05),DGSD0810(t=0.975),DGSD0820(t=1.025)
Note.1:(Specified part selection)DGSD0780(t=0.95),DGSD0790(t=1.05),DGSD0810(t=0.975),DGSD0820(t=1.025)
注2.(5)BKTﾓｰﾀと(6)BKT支えは組み合わせ部品ですので同時に交換してください｡
Note.2: The bkt motor No.5 and the bkt support No.6 are used as set.
If the replacement of one of the bkt is necessary both must be replaced.
CP-743ME,CP-742ME PARTS LIST
9 - 5
9.Xｽﾗｲﾄﾞ(DGSX)
9.X slide(DGSX)
x8
18
43
42
40
41
41
41
44
43
1
70
64
17
69
56
69
56
69
72
58
16
19
70
64
20
69
56
79
86
71
74
74
71
65
36
70
64
26
70
64
34
15
35
6
71
87
71
71
11
82
81
10
73
70
80
11
10
73
70
80
76
29
61
31
85
75
13
4
71
67
45
77
67
77
67
67
67
55
78
60
69
32
56
69
72
22
84
69
21
55
78
32
60
69
69
58
25
33
83
80
70
73
10
11
80
70
73
10
11
71
87
87
87
87
87
71
81
82
54
75
12
31
66
71
28
39
37
3
8
51
77
67
9
76
64
27
38
7
71
67
2
E
B
C
A
D
30
30
77
5
77
5
69
72
24
46
68
52
58
69
23
46
68
52
53
68
14
14
E
A
D
B
C
10.Ｙスライド(DGSY)
10.Y slide(DGSY)
10.Ｙスライド(DGSY)
10.Y slide(DGSY)
10 - 1
CP-743ME,CP-742ME PARTS LIST
