CP-743ME-04 - 第89页
R e f . 3 3 - 7 R e f . 1 3 - 1 二次元バーコードカメラオプション 2 - D B a r c o d e C a m e r a ( O p t i o n ) x 6 6 3 6 9 B 4 0 1 5 6 3 7 5 6 9 3 3 3 1 5 2 2 0 1 9 2 1 3 9 3 8 3 9 2 1 3 2 6 6 6 7 1 7 7 2 3 8 7 6 9 8 9 7 1 9 6 9 5 8 6…

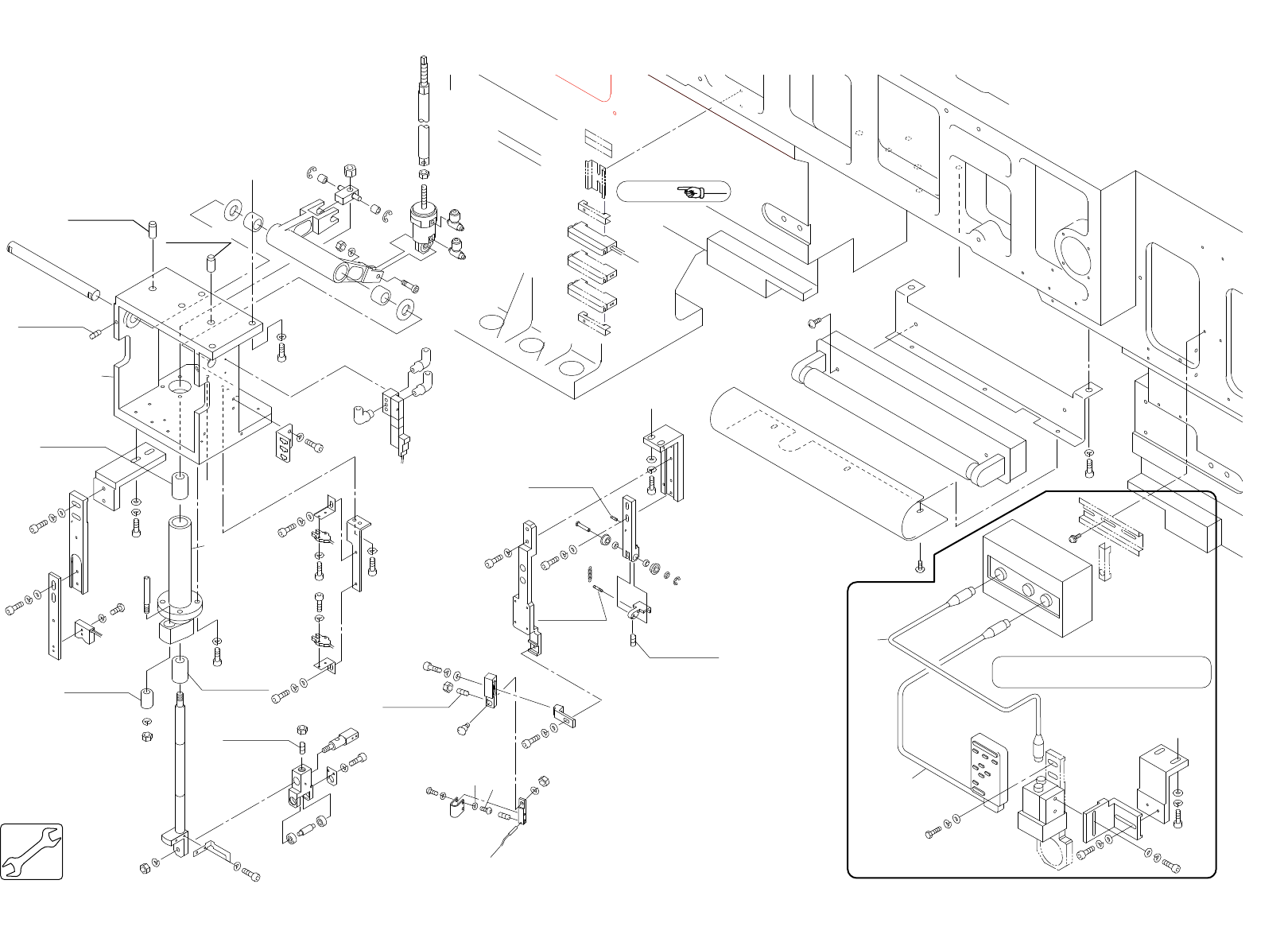

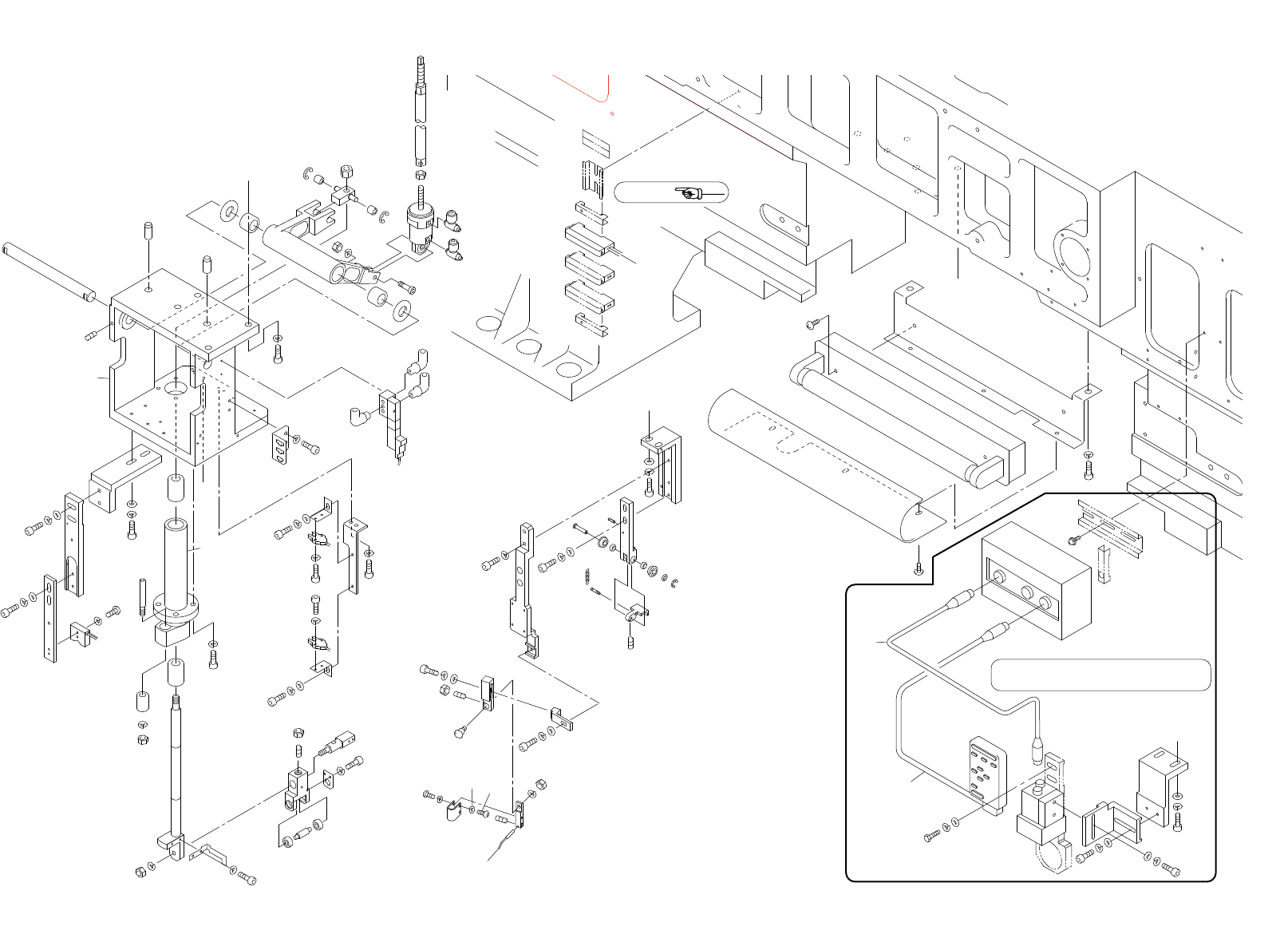

13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DGGZ)
13.2.Feeder Verification(DGGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
46 W1022A 8 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
47 W1043A 8 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
48 DGGZ4070 2 COVER, PROTECTIVE ｶﾊﾞｰ 保護 FE
49 H5286A 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6 FE
50 DGGZ4150 2 PLATE, INSULATING ﾌﾟﾚｰﾄ 絶縁 L10用 PL
51 DCGZ3140 2 PLATE, INSULATING ﾌﾟﾚｰﾄ 絶縁 L30用 PL
52 S4057M 2 SENSOR ｾﾝｻ K96-P-FK-L30R LED基板 OT
53 S4057H 2 SENSOR ｾﾝｻ K96-P-FK-L10 LED基板 OT
54 S3227Z 12 SPACER ｽﾍﾟｰｻ C-305 OT
55 K5171D 12 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X12 FE
56 DGGZ4050 2 PLATE ﾌﾟﾚｰﾄ AL
57 H5301A 10 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18 FE
58 W1044A 10 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
59 W1023A 10 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
60 DGGZ4080 1 BKT BKT FE
61 H5322A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15 FE
62 W1024A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
63 H5299A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12 FE
64 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
65 W1044A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
66 DGGZ4090 2 BKT BKT FE
67 H5322A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15 FE
68 W1024A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
69 H5299A 4 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12 FE
70 W1023A 4 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
71 W1044A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
72 DGGZ4100 1 BKT BKT FE
73 H5322A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15 FE
74 W1024A 1 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
75 H5299A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12 FE
76 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
77 W1044A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
78 DCGZ3150 1 TAPE ﾃｰﾌﾟ . OT
CP-743ME,CP-742ME PARTS LIST
