MODEL TCM-X1 10J 0507-002 102 R コンベア部 R CONVEYOR SECTION Fig. H-6 基板検出部、基板ストッパ P .C.B. Detector ,P .C.B. Stopper 515 514 513 501 519 See Fig.H- 1 Key No.2 9 517 516 518 520 522 524 523 521 510 51 1 512 504 521 507 50 6 5…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
101
401 630 116 4434 GEAR 2 810H--010-401
402 630 000 8951 SET SCREW 4 810H--010-402
403 630 121 3118 SHAFT 1 810H--010-403
404 630 116 4427 GEAR 2 810H--010-404
405 630 008 2296 SET SCREW 4 810H--010-405
406 630 001 1890 BEARING,UNIT 3 UP000 810H--010-406
407 630 116 5097 COLLAR 6 810H--010-407
408 411 141 4107 WASHER V 5X10X1 6 810H--010-408
409 411 141 6705 WASHER SPR 5 6 810H--010-409
410 630 000 7800 BOLT,HEX-SCT 6 810H--010-410
411 630 091 4764 PULLEY,TIMING 1 810H--010-411
412 630 000 8951 SET SCREW 2 810H--010-412
413 630 119 9467 BRACKET(MOTOR) 1 810H--010-413
414 411 141 4107 WASHER V 5X10X1 2 810H--010-414
415 411 141 6705 WASHER SPR 5 2 810H--010-415
416 630 000 7749 BOLT,HEX-SCT 2 810H--010-416
417 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM17(RCVW) 810H--010-417
418 411 141 4107 WASHER V 5X10X1 2 810H--010-418
419 411 141 6705 WASHER SPR 5 2 810H--010-419
420 630 000 7763 BOLT,HEX-SCT 1 810H--010-420
421 630 000 7787 BOLT,HEX-SCT 1 810H--010-421
422 630 001 0220 WASHER 1 810H--010-422
423 411 141 6705 WASHER SPR 5 1 810H--010-423
424 411 141 0505 NUT HEX 5 1 810H--010-424
425 630 118 1691 PULLEY,TIMING 1 810H--010-425
426 630 000 8951 SET SCREW 2 810H--010-426
427 630 048 9668 BELT,TIMING 1 810H--010-427
428 630 096 5124 COVER 1 810H--010-428
429 411 051 1708 SCR TRS 4X6 3 810H--010-429
430 630 119 5407 SHEET 2 810H--010-430
432 630 096 5131 COVER 1 810H--010-432
433 411 051 1708 SCR TRS 4X6 6 810H--010-433
435 630 099 0713 COVER 1 810H--010-435
H-5
MODEL TCM-X110J
0507-002
102
R
コンベア部
R CONVEYOR SECTION

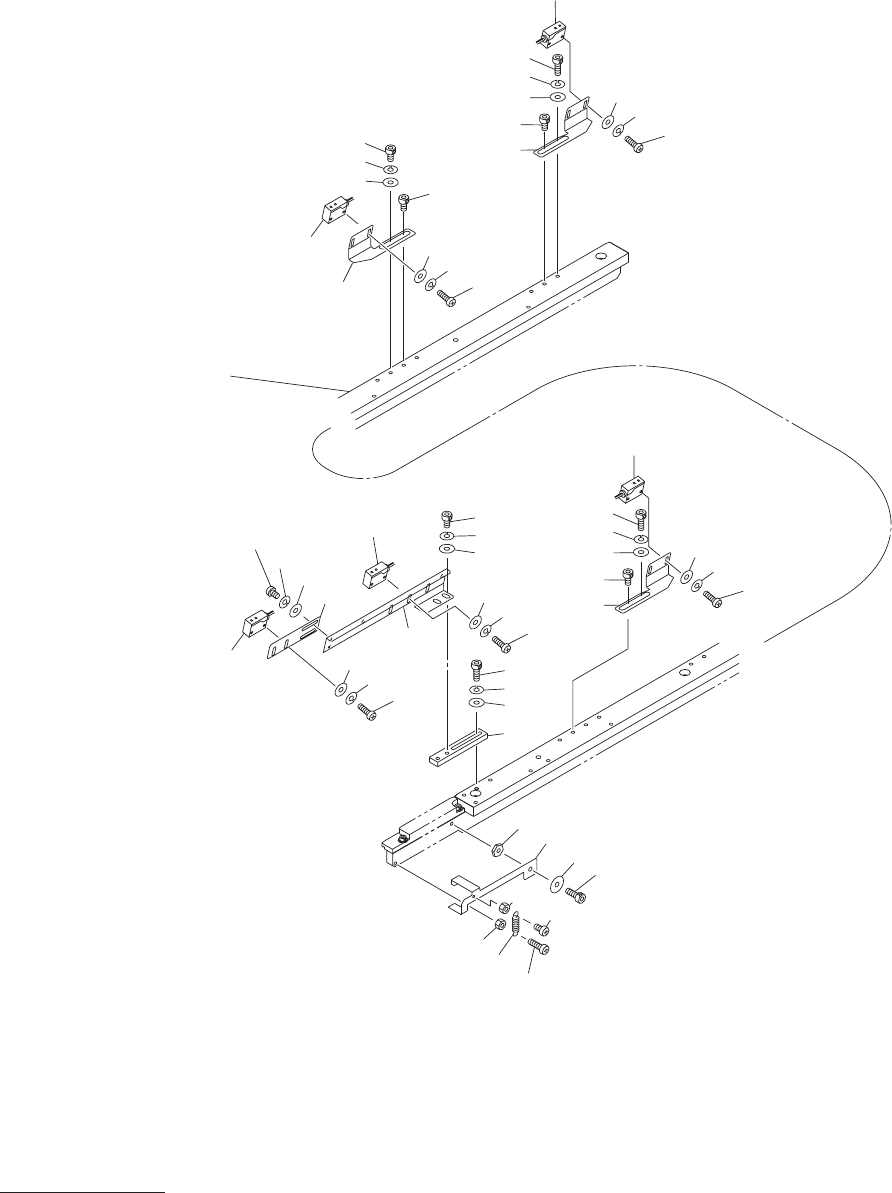

Fig. H-6
基板検出部、基板ストッパ
P.C.B. Detector,P.C.B. Stopper
515
514
513
501
519
See Fig.H-
1
Key No.2
9
517
516
518
520
522
524
523
521
510
511
512
504
521
507
50
6
525
508
507
506
505
507
506
508
505
530
529
528
530
529
528
502
527
527
530
529
528
502
527
508
507
506
505
508
507
506
505
503
508
507
506
505
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
103
501 630 064 2131 PLATE 1 810H--010-501
502 630 134 0944 BRACKET(PHOTO R) 2 810H--010-502
503 630 134 0937 BRACKET(PHOTO L) 1 810H--010-503
504 630 134 2863 BRACKET 1 810H--010-504
505 630 129 9907 ASSY,SENSOR,PELEC 5 BPH93,BPH83,BPH53,BPH81,BPH76
810H--010-505
506 411 119 1909 WASHER V 3X7X0.5 12 810H--010-506
507 411 086 4408 WASHER SPR 3 12 810H--010-507
508 411 162 1604 SCR PAN 3X20 10 810H--010-508
510 411 141 4008 WASHER V 4X9X0.8 2 810H--010-510
511 411 141 2905 WASHER SPR 4 2 810H--010-511
512 630 000 7619 BOLT,HEX-SCT 2 810H--010-512
513 411 141 4008 WASHER V 4X9X0.8 2 810H--010-513
514 411 141 2905 WASHER SPR 4 2 810H--010-514
515 630 000 7657 BOLT,HEX-SCT 2 810H--010-515
516 630 140 3076 LEVER 1 810H--010-516
517 630 001 0220 WASHER 1 810H--010-517
518 630 000 7763 BOLT,HEX-SCT 1 810H--010-518
519 630 069 2938 NUT 1 810H--010-519
520 411 054 6809 NUT HEX 3 1 810H--010-520
521 411 040 6202 SCR PAN 3X10 3 810H--010-521
522 411 054 8506 NUT HEX 4 1 810H--010-522
523 411 162 1505 SCR PAN 4X20 1 810H--010-523
524 630 001 8103 SPRING,TENSION 1 2086 810H--010-524
525 630 124 0039 BRACKET 1 810H--010-525
527 630 000 7619 BOLT,HEX-SCT 3 810H--010-527
528 630 001 0213 WASHER 3 810H--010-528
529 411 141 2905 WASHER SPR 4 3 810H--010-529
530 630 000 7633 BOLT,HEX-SCT 3 810H--010-530
H-6
