MODEL TCM-X1 10J 0306-001 196 ダストボックス部 DUST BOX SECTION Fig. LB-2 ダストボックスカバー Dust Box Cover 1 12 1 1 1 1 10 107 109 106 See Fig.LB-1 Key No.1 See Fig.LB-1 Key No.42 130 131 131 131 131 128 127 126 121 123 124 125 132 106…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
195
LB-1
1 630 118 3374 FRAME 1 810LB-010-001
2 630 116 0078 CASTER 4 810LB-010-002
4 411 141 2905 WASHER SPR 4 12 810LB-010-004
5 630 000 7619 BOLT,HEX-SCT 12 810LB-010-005
7 630 125 1943 MECH PARTS(RUBBER 20X20) 1 810LB-010-007
8 630 003 6718 AIR LINE EQPT 1 810LB-010-008
9 630 058 0259 BRACKET 1 810LB-010-009
11 411 141 3902 WASHER V 3X7X0.5 2 810LB-010-011
12 411 141 2806 WASHER SPR 3 2 810LB-010-012
13 630 000 7510 BOLT,HEX-SCT 2 810LB-010-013
14 630 003 6220 MECH PARTS(SNAP LOCKS) 1 810LB-010-014
15 411 002 2600 SCR FLT 3X6 2 810LB-010-015
16 411 141 4107 WASHER V 5X10X1 2 810LB-010-016
21 630 117 8226 SHEET 1 810LB-010-021
22 630 059 7189 PLATE 1 810LB-010-022
23 411 141 4107 WASHER V 5X10X1 6 810LB-010-023
24 411 141 6705 WASHER SPR 5 6 810LB-010-024
25 630 000 7763 BOLT,HEX-SCT 6 810LB-010-025
26 630 003 6503 MECH PARTS(CONTAINER) 1 810LB-010-026
27 630 097 5451 COVER 1 810LB-010-027
29 630 001 0220 WASHER 4 810LB-010-029
30 411 141 6705 WASHER SPR 5 4 810LB-010-030
31 630 000 7756 BOLT,HEX-SCT 4 810LB-010-031
32 630 003 6244 MECH PARTS(SNAP FASTENER) 1 810LB-010-032
33 411 002 2600 SCR FLT 3X6 2 810LB-010-033
34 411 108 7103 SCR FLT 3X10 2 810LB-010-034
35 411 141 3902 WASHER V 3X7X0.5 4 810LB-010-035
36 411 141 2806 WASHER SPR 3 4 810LB-010-036
37 411 140 9905 NUT HEX 3 4 810LB-010-037
41 630 087 6918 MECH PARTS(RUBBER PLATE) 2 810LB-010-041
42 630 116 3116 MOTOR,AC 1 M2,#VFC-408AN 810LB-010-042
43 411 141 4503 WASHER V 8X17X1.6 4 810LB-010-043
45 630 000 8043 BOLT,HEX-SCT 4 810LB-010-045
46 411 141 1007 NUT HEX 8 4 810LB-010-046
81 630 103 3860 ASSY,CORD(X100M1) 1 XCN185- 810LB-010-081
MODEL TCM-X110J
0306-001
196

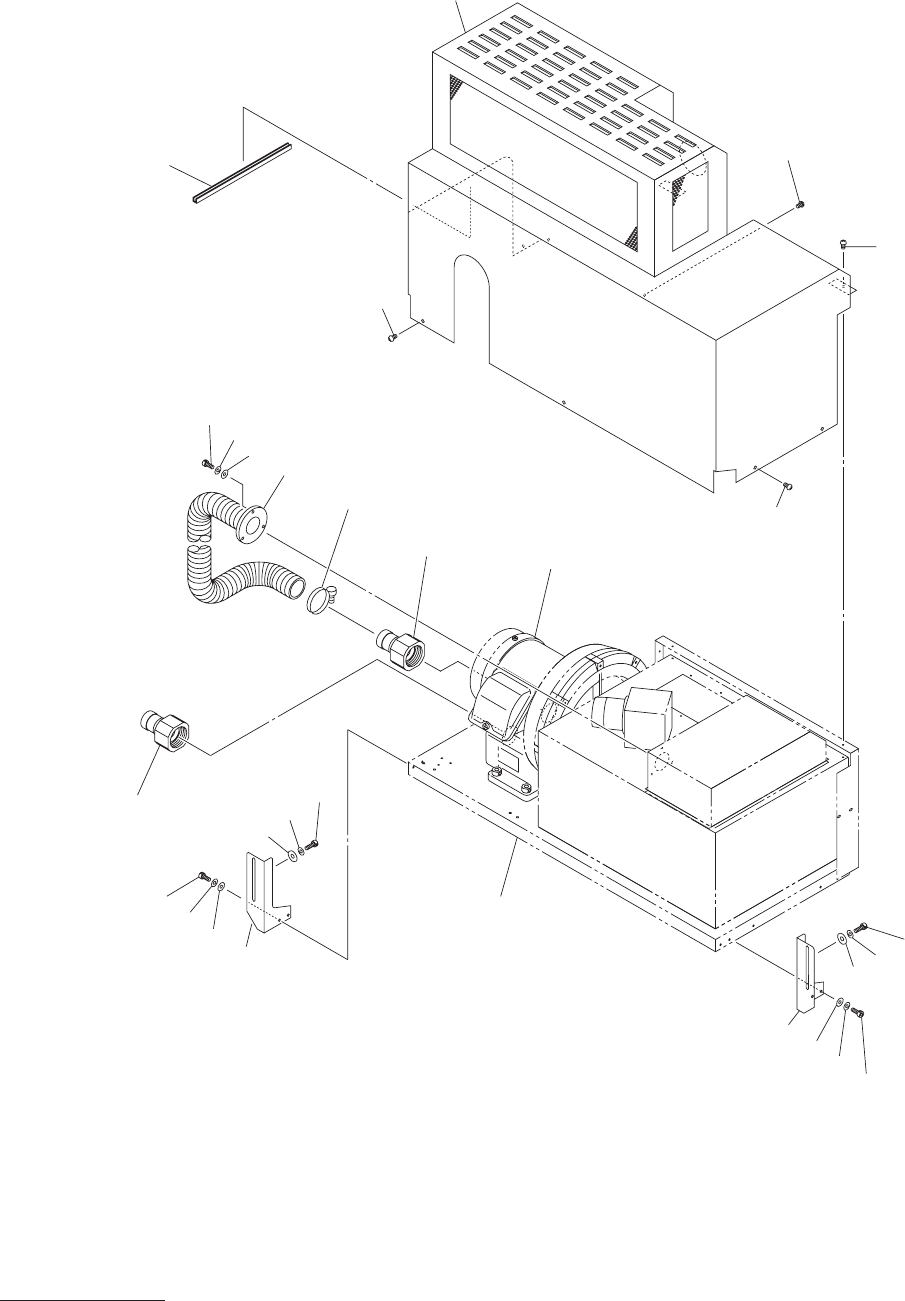

ダストボックス部
DUST BOX SECTION
Fig. LB-2
ダストボックスカバー
Dust Box Cover
112
111
110
107
109
106
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
130
131
131
131
131
128
127
126
121
123
124
125
132
106
128
127
126
122
123
124
125
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
197
LB-2
106 630 116 9606 PIPE FITTINGS 2 810LB-010-106
107 630 118 4074 TUBE 1 810LB-010-107
109 630 009 3544 PIPE FITTINGS(BAND) 1 810LB-010-109
110 411 141 4107 WASHER V 5X10X1 3 810LB-010-110
111 411 141 6705 WASHER SPR 5 3 810LB-010-111
112 630 000 7763 BOLT,HEX-SCT 3 810LB-010-112
121 630 110 5260 BRACKET 1 810LB-010-121
122 630 110 5277 BRACKET 1 810LB-010-122
123 411 141 4107 WASHER V 5X10X1 4 810LB-010-123
124 411 141 6705 WASHER SPR 5 4 810LB-010-124
125 630 000 7763 BOLT,HEX-SCT 4 810LB-010-125
126 630 001 0220 WASHER 4 810LB-010-126
127 411 141 6705 WASHER SPR 5 4 810LB-010-127
128 630 000 7770 BOLT,HEX-SCT 4 810LB-010-128
130 630 116 9132 COVER 1 810LB-010-130
131 411 140 8007 SCR TRS 5X6 12 810LB-010-131
132 630 087 1203 ACCESSORY,WIRING 1 810LB-010-132
