MODEL TCM-X1 10J 0507-002 226 フィーダキャリッジカバー部 FEEDER CARRIAGE COVER SECTION Fig. MB-6 後面操作パネル Rear Operation Panel B C VIEW "A" 551 552 . 553 . 555 554 555 556 502 558 557 . 541 542 540 See Fig.MA-10 Key No.902 V…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
225
201 630 120 6967 BRACKET 1 810MB-010-201
202 630 120 6974 BRACKET 1 810MB-010-202
203 630 100 5744 BRACKET 1 810MB-010-203
204 630 100 5751 BRACKET 1 810MB-010-204
206 630 122 3476 BRACKET(R) 1 810MB-010-206
207 630 122 3483 BRACKET(L) 1 810MB-010-207
209 630 089 2284 NAME PLATE,INDEX 2 810MB-010-209
213 630 097 3747 SUPPORT 1 810MB-010-213
214 630 097 3754 SUPPORT 1 810MB-010-214
215 630 098 3494 STAY 1 810MB-010-215
216 630 098 3500 STAY 1 810MB-010-216
219 630 098 3517 BRACKET 1 810MB-010-219
220 630 098 3524 BRACKET 1 810MB-010-220
221 630 120 6868 COVER(R) 1 810MB-010-221
222 630 120 6875 COVER(L) 1 810MB-010-222
227 630 107 9318 ACCESSORY,WIRING 2 810MB-010-227
230 630 000 7763 BOLT,HEX-SCT 12 810MB-010-230
231 630 000 7770 BOLT,HEX-SCT 20 810MB-010-231
233 630 000 7756 BOLT,HEX-SCT 8 810MB-010-233
234 411 113 9000 SCR TRS 5X8 4 810MB-010-234
235 411 141 6705 WASHER SPR 5 40 810MB-010-235
236 411 141 4107 WASHER V 5X10X1 8 810MB-010-236
237 630 001 0220 WASHER 32 810MB-010-237
MB-3
MODEL TCM-X110J
0507-002
226

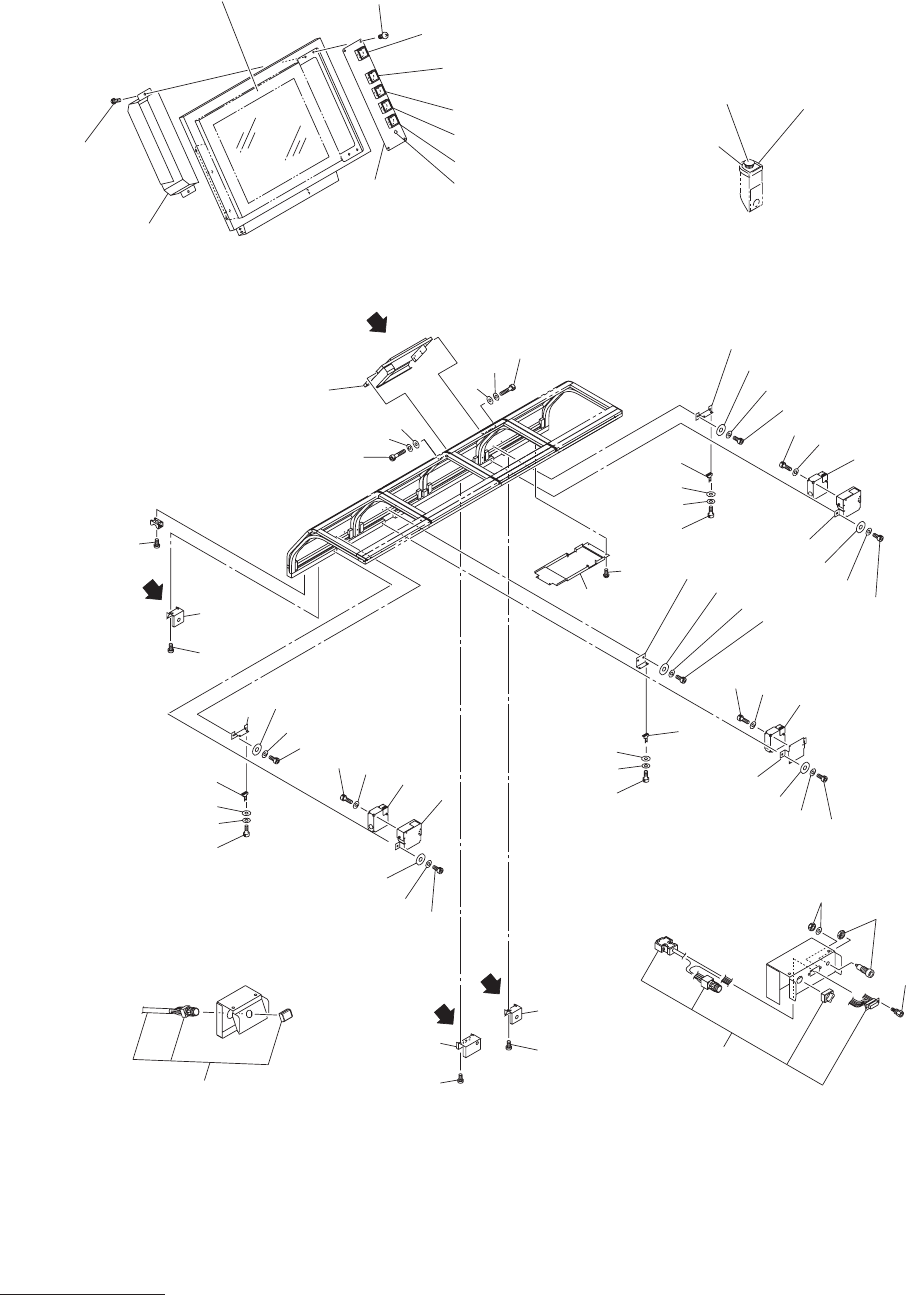

フィーダキャリッジカバー部
FEEDER CARRIAGE COVER SECTION
Fig. MB-6
後面操作パネル
Rear Operation Panel
B
C
VIEW "A"
551
552
.
553
.
555
554
555
556
502
558
557
.
541
542
540
See Fig.MA-10
Key No.902
VIEW "B"
564
520
506
505
VIEW "C"
510
531
530
529
501
524
523
522
522
A
523
524
536
504
536
B
504
536
535
512
532
513
530
532
530
512
513
561
560
562
560
See Fig.MB-1
Key No.20
565
563
516
526
530
532
516
526
530
532
515
530
543
527
523
528
511
515
509
530
543
527
523
528
516
526
530
532
515
511
527
523
528
530
543
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
227
501 630 119 3700 PANEL(LCD) 1 810MB-010-501
502 630 119 3489 PANEL(CNL-SW) 1 810MB-010-502
504 630 097 4690 PANEL 2 810MB-010-504
505 630 097 4706 PANEL 1 810MB-010-505
506 630 116 4304 COVER(CABLE) 1 810MB-010-506
509 630 138 3040 BRACKET(SENSOR) 1 810MB-010-509
510 630 138 3057 BRACKET(ACTUATOR) 1 810MB-010-510
511 630 133 2536 BRACKET 2 810MB-010-511
512 630 133 2543 BRACKET 2 810MB-010-512
513 630 000 7633 BOLT,HEX-SCT 4 810MB-010-513
515 630 124 9865 SWITCH,LIMIT 3 SQ4(YSOL5),SQ7(YSOL8),
SQ10(YSOL12) 810MB-010-515
516 630 073 5727 SWITCH,LIMIT 3 810MB-010-516
520 411 051 2804 SCR TRS 4X8 4 810MB-010-520
522 630 000 7794 BOLT,HEX-SCT 4 810MB-010-522
523 411 141 6705 WASHER SPR 5 4 810MB-010-523
524 411 141 4107 WASHER V 5X10X1 4 810MB-010-524
529 630 000 7657 BOLT,HEX-SCT 2 810MB-010-529
530 411 141 2905 WASHER SPR 4 21 810MB-010-530
531 630 001 0213 WASHER 2 810MB-010-531
532 411 141 4008 WASHER V 4X9X0.8 10 810MB-010-532
533 630 000 7763 BOLT,HEX-SCT 6 810MB-010-533
534 630 000 7619 BOLT,HEX-SCT 6 810MB-010-534
535 411 043 6803 SCR PAN 5X12 10 810MB-010-535
536 411 113 9109 SCR TRS 5X10 6 810MB-010-536
537 411 141 6705 WASHER SPR 5 6 810MB-010-537
539 630 001 0220 WASHER 6 810MB-010-539
540 411 140 8304 SCR BIN 4X10 4 810MB-010-540
541 630 119 3717 COVER(SWITCH) 1 810MB-010-541
542 411 051 1708 SCR TRS 4X6 2 810MB-010-542
543 630 000 7695 BOLT,HEX-SCT 9 810MB-010-543
551 630 033 4609 SWITCH,BUTTON 1 SPB2 810MB-010-551
552 630 033 4586 DISPLAY ELEMENT 1 LED2 810MB-010-552
553 630 033 4593 ACCESSORY,SW 1 810MB-010-553
554 630 000 2515 SWITCH,BUTTON 1 SPB21 810MB-010-554
555 630 000 2713 SWITCH,BUTTON 2 SPB20(LED20),SPB22(LED22)
810MB-010-555
556 630 000 2744 SWITCH,BUTTON 1 SPB23(LED23) 810MB-010-556
557 630 000 0382 ACCESSORY,SW 1 810MB-010-557
558 407 035 4704 LED SLP-721F 1 LED21 810MB-010-558
560 630 068 8375 ACCESSORY,CONN 2 810MB-010-560
561 630 121 8915 ASSY,CONNECTOR 1 SW5 810MB-010-561
562 630 089 0556 SOCKET 1 810MB-010-562
563 630 093 6445 ASSY,SWITCH,BUTTON 2 SPB7,SPB8 810MB-010-563
564 630 093 6407 ASSY,SWITCH,BUTTON 2 SPB31(LED31)-SPB36(LED36)
810MB-010-564
565 630 114 5167 NAME PLATE,NOTICE 2
MB-6
