MODEL TCM-X1 10J 0306-001 24 223 224 223 214 213 212 21 1 214 213 212 210 207 208 209 207 208 209 226 217 219 226 216 215 223 219 218 214 213 212 210 See Fig.L-1 Key No.9 See Fig.L-6 Key No.530 See Fig.L-6 Key No.530 See…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
23
101 630 117 6819 BLOCK 2 810C--010-101
102 411 141 6309 WASHER F 10X18X2 4 810C--010-102
103 411 141 3209 WASHER SPR 10 4 810C--010-103
104 630 000 8128 BOLT,HEX-SCT 4 810C--010-104
105 630 094 0053 MECH PARTS 2 810C--010-105
106 411 141 5906 WASHER F 4X8X0.8 4 810C--010-106
107 630 000 7633 BOLT,HEX-SCT 4 810C--010-107
108 630 122 7757 BRACKET 4 810C--010-108
109 411 141 4107 WASHER V 5X10X1 8 810C--010-109
110 411 141 6705 WASHER SPR 5 8 810C--010-110
111 630 000 7756 BOLT,HEX-SCT 8 810C--010-111
112 630 069 0545 SENSOR,PHOTO 4 BPH20,21,BPH26,27,EE-SX674
810C--010-112
113 630 000 0269 SENSOR,PHOTO(CONNECTOR) 4 EE-1001 810C--010-113
114 411 088 9005 WASHER F 3X6X0.5 8 810C--010-114
115 411 086 4408 WASHER SPR 3 8 810C--010-115
116 411 041 8908 SCR PAN 3X6 8 810C--010-116
117 630 097 1668 MECH PARTS(SCALE HOLDER) 1 810C--010-117
118 630 095 8768 ENCODER 1 810C--010-118
119 630 093 8692 BOLT 2 810C--010-119
120 630 000 7640 BOLT,HEX-SCT 2 810C--010-120
124 630 108 9683 SUPPORT 1 810C--010-124
126 411 141 3902 WASHER V 3X7X0.5 3 810C--010-126
127 411 141 2806 WASHER SPR 3 3 810C--010-127
128 630 000 7527 BOLT,HEX-SCT 3 810C--010-128
C-2
MODEL TCM-X110J
0306-001
24
223
224
223
214
213
212
211
214
213
212
210
207
208
209
207
208
209
226
217
219
226
216
215
223
219
218
214
213
212
210
See Fig.L-1
Key No.9
See Fig.L-6
Key No.530
See Fig.L-6
Key No.530
See Fig.C-4
Key No.327
206
202
201
203
203
204
205
204
205
See Fig.C-4
Key No.330
202
201

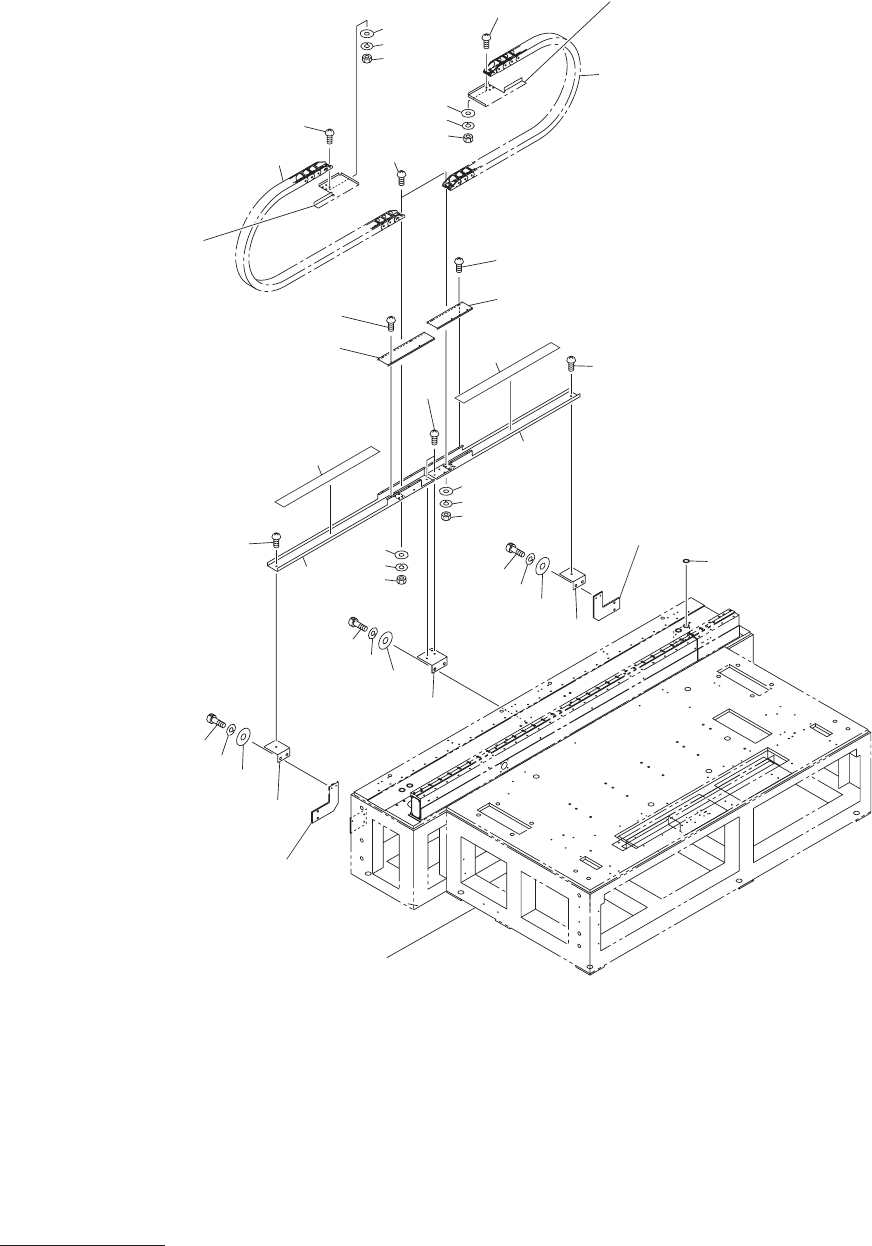

フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-3
ケーブルベア
Cable bearer
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
25
201 630 096 7678 MECH PARTS(CABLEVEYOR) 2 810C--010-201
202 411 140 8106 SCR TRS 5X16 8 810C--010-202
203 411 088 1702 WASHER V 5X10X1 8 810C--010-203
204 411 008 2109 WASHER SPR 5 8 810C--010-204
205 411 118 8503 NUT HEX 5 8 810C--010-205
206 411 140 8106 SCR TRS 5X16 8 810C--010-206
207 411 088 1702 WASHER V 5X10X1 8 810C--010-207
208 411 008 2109 WASHER SPR 5 8 810C--010-208
209 411 118 8503 NUT HEX 5 8 810C--010-209
210 630 121 5891 BRACKET 2 810C--010-210
211 630 121 5907 BRACKET 1 810C--010-211
212 630 001 0220 WASHER 6 810C--010-212
213 411 141 6705 WASHER SPR 5 6 810C--010-213
214 630 000 7763 BOLT,HEX-SCT 6 810C--010-214
215 630 122 2929 GUIDE 1 810C--010-215
216 630 122 2936 GUIDE 1 810C--010-216
217 630 120 7766 COVER 1 810C--010-217
218 630 120 8961 COVER 1 810C--010-218
219 411 051 1708 SCR TRS 4X6 8 810C--010-219
223 411 140 8007 SCR TRS 5X6 4 810C--010-223
224 630 075 2755 MECH PARTS(GROMMETS) 4 810C--010-224
226 630 105 1130 MECH PARTS(RUBBER) 2 810C--010-226
C-3
