P-188-003e - 第33页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0306-001 31 502 630 096 2185 BASE 2 810C--010-502 503 41 1 141 4503 W ASHER V 8X17X1.6 16 810C--010-503 504 41 1 141 3100 W ASHER SPR 8 16 810C--010-504 5…
MODEL TCM-X110J
0306-001
30
505
504
503
530
529
528
527
517
516
515
513
512
511
509
508
507
502
510
506
See Fig.C-
1
Key No.11
See Fig.C-1
Key No.9
514
530
529
528
527
505
504
503
517
516
515
513
512
511
509
508
507
502
510
506
514

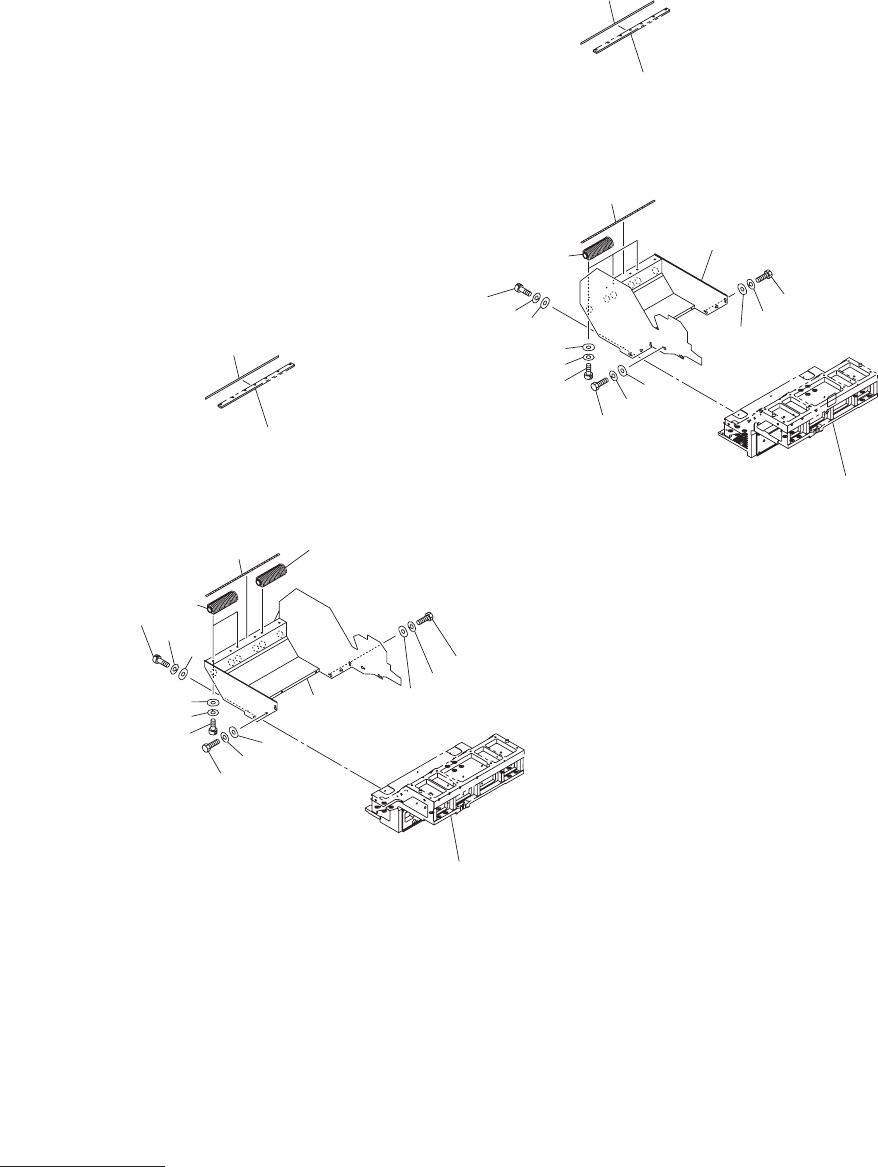

フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-6
フィーダキャリッジ
Feeder Carriage
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
31
502 630 096 2185 BASE 2 810C--010-502
503 411 141 4503 WASHER V 8X17X1.6 16 810C--010-503
504 411 141 3100 WASHER SPR 8 16 810C--010-504
505 630 000 8029 BOLT,HEX-SCT 16 810C--010-505
506 630 096 2192 PLATE 2 810C--010-506
507 411 141 4008 WASHER V 4X9X0.8 14 810C--010-507
508 411 141 2905 WASHER SPR 4 14 810C--010-508
509 630 000 7633 BOLT,HEX-SCT 14 810C--010-509
510 630 096 2208 PLATE 2 810C--010-510
511 411 141 4107 WASHER V 5X10X1 20 810C--010-511
512 411 141 6705 WASHER SPR 5 20 810C--010-512
513 630 000 7756 BOLT,HEX-SCT 20 810C--010-513
514 630 096 2215 PLATE 2 810C--010-514
515 411 141 4008 WASHER V 4X9X0.8 14 810C--010-515
516 411 141 2905 WASHER SPR 4 14 810C--010-516
517 630 000 7633 BOLT,HEX-SCT 14 810C--010-517
527 630 096 2222 SUPPORT 2 810C--010-527
528 411 141 4107 WASHER V 5X10X1 8 810C--010-528
529 411 141 6705 WASHER SPR 5 8 810C--010-529
530 630 000 7756 BOLT,HEX-SCT 8 810C--010-530
C-6
MODEL TCM-X110J
0306-001
32
613
613
609
605
604
603
610
606
601
607
608
608
See Fig.C-6
Kye No.514
See Fig.C-1
Key No.1
1
See Fig.C-1
Key No.9
607
606
611
612
610
605
604
603
609
613
611
612
602
607
606
608
608
607
606
613
See Fig.C-6
Kye No.514
616
フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-7
大リールホルダ受け
Large Reel Holder Receptacle
