Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-001 43 201 630 121 9257 BRACKET 1 810E--010-201 202 630 124 1036 BOSS 1 810E--010-202 203 630 124 1043 BOSS 1 810E--010-203 204 630 124 0787 BOL T 2 …
MODEL TCM-X110J
0507-001
42
215
See Fig.E-2
Key No.121
223
224
208
204
215
223
224
209
203
217
205
216
204
202
212
218
218
221
222
213
220
207
201
212
218
206
222
221
218
215
224
215
224

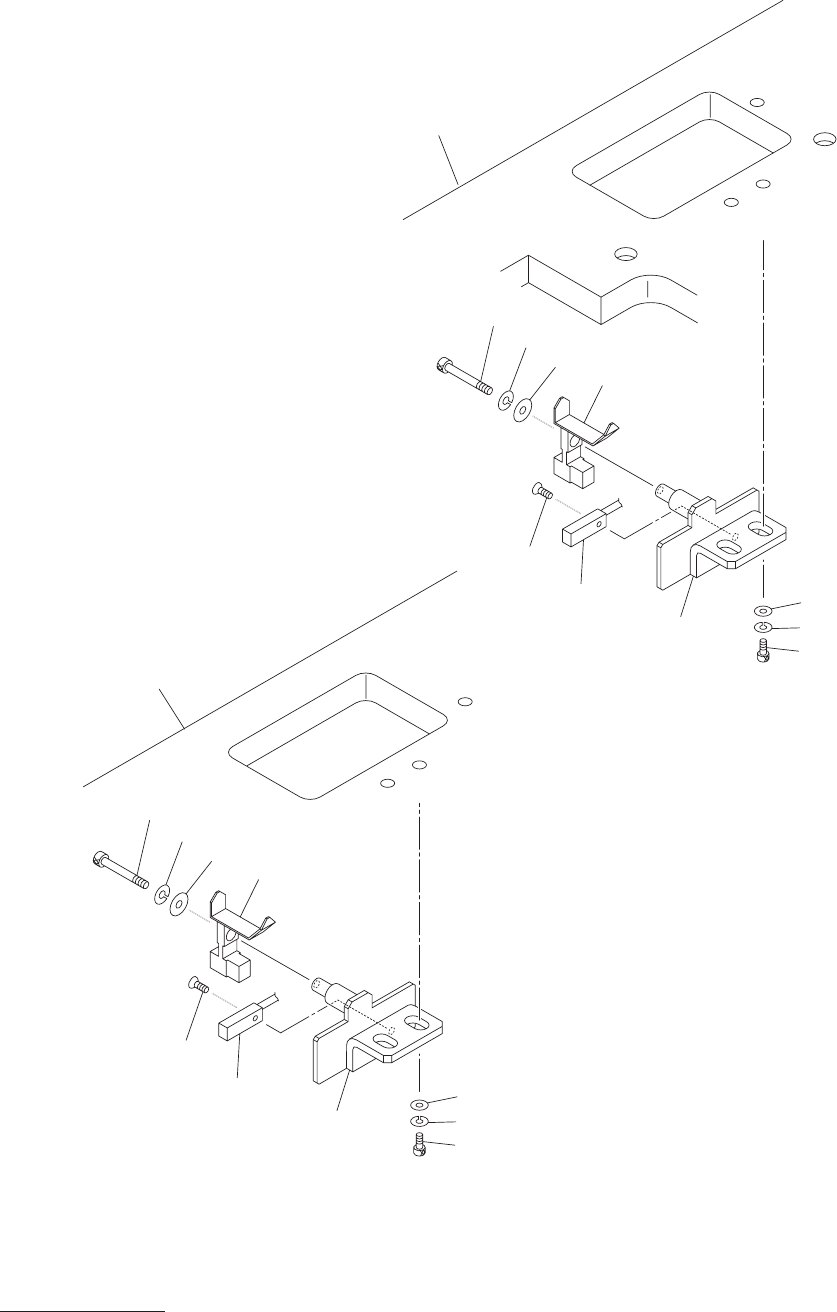

中間ベース部
MIDDLE BASE SECTION
Fig. E-3
大型部品吸着ミス検出部
Large Component Pickup Error Detector
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-001
43
201 630 121 9257 BRACKET 1 810E--010-201
202 630 124 1036 BOSS 1 810E--010-202
203 630 124 1043 BOSS 1 810E--010-203
204 630 124 0787 BOLT 2 810E--010-204
205 630 125 1448 COVER 1 810E--010-205
206 630 124 1104 SUPPORT 2 810E--010-206
207 630 123 7879 SUPPORT 1 810E--010-207
208 630 123 7220 PLATE 1 810E--010-208
209 630 123 7237 PLATE 1 810E--010-209
212 630 093 0016 ASSY,SENSOR,PHOTO 2 810E--010-212
213 630 007 2297 PLUNGER 2 810E--010-213
215 630 012 3791 BOLT,HEX-SCT 5 810E--010-215
216 411 050 5004 SCR TRS 3X6 2 810E--010-216
217 630 000 7503 BOLT,HEX-SCT 2 810E--010-217
218 411 140 6201 SCR PAN 2.5X6 10 810E--010-218
220 411 141 0307 NUT HEX 4 2 810E--010-220
221 411 141 2707 WASHER SPR 2.5 6 810E--010-221
222 411 141 5609 WASHER F 2.5X5X0.5 6 810E--010-222
223 411 141 6606 WASHER SPR 2.5 2 810E--010-223
224 411 141 5708 WASHER F 2.5X5X0.5 6 810E--010-224
E-3
MODEL TCM-X110J
0306-001
44
Key No.5
See Fig.E-1
See Fig.E-1
Key No.23
302
303
304
313
312
310
309
301
306
311
302
303
304
313
312
310
309
301
306
311
中間ベース部
MIDDLE BASE SECTION
Fig. E-4
フィーダフック外れ検出部
Disengaged Feeder Hook Detector
