Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-002 57 601 630 000 7770 BOL T ,HEX-SCT 4 810EB-010-601 602 41 1 141 6705 W ASHER SPR 5 4 810EB-010-602 603 41 1 141 4107 W ASHER V 5X10X1 4 810EB-010…
MODEL TCM-X110J
0507-002
56
Key No.119
See Fig.EB-2
601
602
603
654
655
656
652
604
606
605
606
605
604
656
655
653
651
651
651
See Fig.EB-2
Key No.117

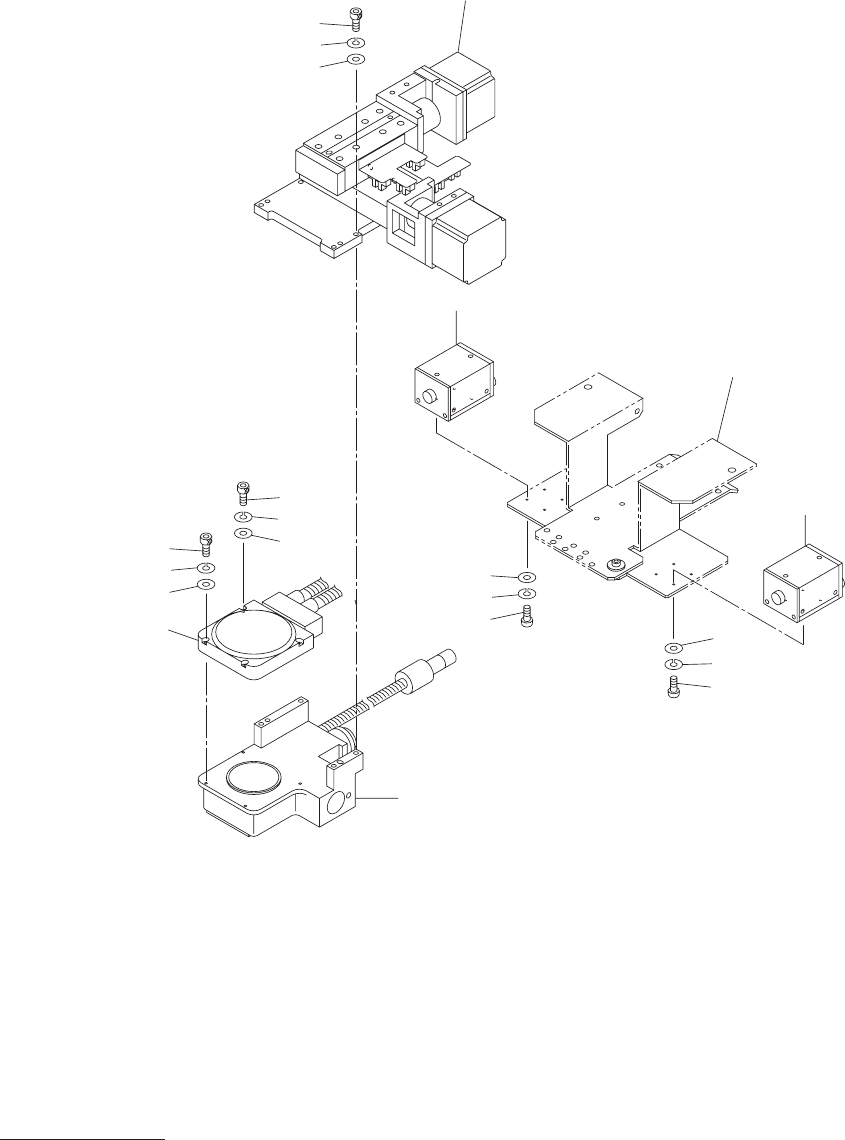

認識ユニット部
RECOGNITION UNIT SECTION
Fig. EB-7
部品認識カメラ
Recognition Camera
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
57
601 630 000 7770 BOLT,HEX-SCT 4 810EB-010-601
602 411 141 6705 WASHER SPR 5 4 810EB-010-602
603 411 141 4107 WASHER V 5X10X1 4 810EB-010-603
604 411 039 2604 SCR PAN 2X6 8 810EB-010-604
605 411 141 2509 WASHER SPR 2 8 810EB-010-605
606 411 141 3605 WASHER V 2X5X0.3 8 810EB-010-606
651 630 117 0794 ASSY,SCOPE UNIT 1 #KD-4812CU 810EB-010-651
652 630 137 9845 LIGHTING UNIT 1 #SRP-36W-1500S-C 810EB-010-652
653 630 000 7503 BOLT,HEX-SCT 2 810EB-010-653
654 630 000 7558 BOLT,HEX-SCT 2 810EB-010-654
655 411 141 2806 WASHER SPR 3 4 810EB-010-655
656 411 141 5807 WASHER F 3X6X0.5 4 810EB-010-656
EB-7
MODEL TCM-X110J
0306-001
58
763
762
761
777
767
762
761
763
762
761
763
762
761
779
768
768
768
752
770
771
772
769
760
753
758
754
776
See Fig.L-1
Key No.9
751-10
751
.
751-10
751
.
認識ユニット部
RECOGNITION UNIT SECTION
Fig. EB-8
部品認識照明ユニット
Recognition Lighting Unit
