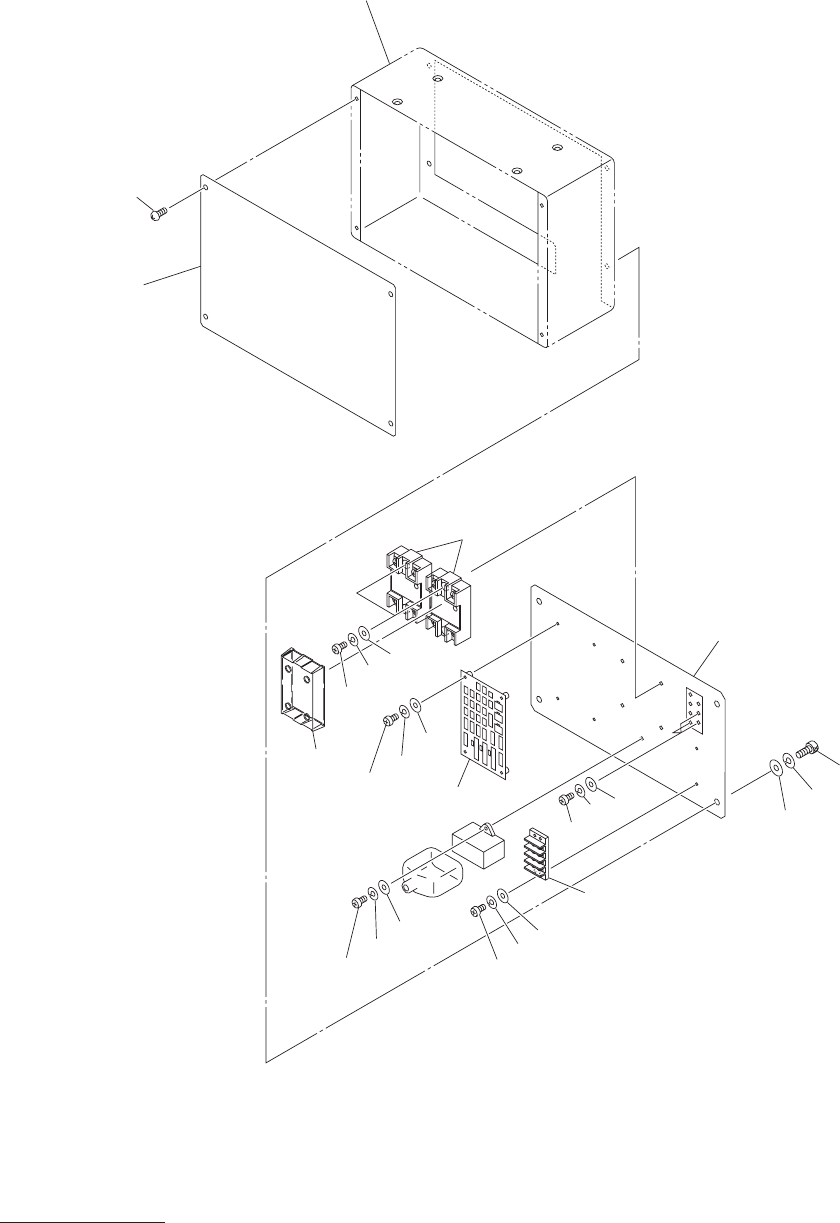

MODEL TCM-X1 10J 0306-001 82 L コンベア部 L CONVEYOR SECTION Fig. G-3 電装ボックス L Electrical Box L 202 201 See Fig.G-4 Key No.316 258 259 260 258 259 260 282 281 283 284 271 272 273 276 275 274 270 251 285 286 287 252 261

100%1 / 308
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
81
101 630 001 1548 BEARING,RADIAL 2 6200ZZNR 810G--010-101
102 630 120 2792 PLATE(OKU) 1 810G--010-102
103 630 121 5105 PLATE,LOCATE(L) 1 810G--010-103
104 630 121 5129 PLATE,LOCATE 1 810G--010-104
105 411 141 4107 WASHER V 5X10X1 8 810G--010-105
106 411 141 6705 WASHER SPR 5 8 810G--010-106
107 630 000 7763 BOLT,HEX-SCT 8 810G--010-107
108 411 141 4305 WASHER V 6X12.5X1.6 3 810G--010-108
109 411 141 3001 WASHER SPR 6 3 810G--010-109
110 630 000 7886 BOLT,HEX-SCT 3 810G--010-110
111 630 030 5913 COLLAR 2 810G--010-111
112 630 001 1531 BEARING,RADIAL 4 6904ZZNR 810G--010-112
113 630 120 0903 GUIDE,LINEAR 2 810G--010-113
114 411 000 7805 RING C 20 2 810G--010-114
115 630 000 8883 SET SCREW 4 810G--010-115
116 630 120 0897 BALL SCREW 2 810G--010-116
117 411 141 4008 WASHER V 4X9X0.8 16 810G--010-117
118 411 141 2905 WASHER SPR 4 16 810G--010-118
119 630 000 7657 BOLT,HEX-SCT 8 810G--010-119
121 630 124 0749 GUIDE(OKU) 1 810G--010-121
122 630 116 7299 PLATE 1 810G--010-122
123 630 000 7640 BOLT,HEX-SCT 9 810G--010-123
124 630 116 5141 PLATE 2 810G--010-124
125 630 000 7602 BOLT,HEX-SCT 2 810G--010-125
126 630 092 6224 PULLEY,FLAT 4 810G--010-126
127 630 120 0408 BELT,FLAT 1 810G--010-127
128 630 120 0392 BELT,FLAT 1 810G--010-128
130 630 120 2921 CHUTE(R OKU) 1 810G--010-130
132 630 092 6231 PULLEY,FLAT 6 810G--010-132
133 630 120 2938 CHUTE(L OKU) 1 810G--010-133
134 630 000 7664 BOLT,HEX-SCT 6 810G--010-134
135 630 092 6217 PULLEY,FLAT 7 810G--010-135
137 630 008 5303 BEARING,UNIT 2 UFL000 810G--010-137
138 411 141 4305 WASHER V 6X12.5X1.6 8 810G--010-138
139 411 141 3001 WASHER SPR 6 8 810G--010-139
140 630 000 7879 BOLT,HEX-SCT 8 810G--010-140
141 630 000 8920 SET SCREW 2 810G--010-141
142 630 053 5419 COLLAR 2 810G--010-142
143 630 001 1432 BEARING,RADIAL 2 6001ZZNR 810G--010-143
144 411 000 7300 RING C 12 2 810G--010-144
145 630 031 0566 BEARING,UNIT 2 BPFL1 810G--010-145
146 630 031 0573 NUT 2 810G--010-146
147 630 035 6618 MECH PARTS (SET COLLARS) 1 810G--010-147
148 411 141 5906 WASHER F 4X8X0.8 9 810G--010-148
149 411 141 2905 WASHER SPR 4 9 810G--010-149
G-2
MODEL TCM-X110J
0306-001
82
L
コンベア部
L CONVEYOR SECTION
Fig. G-3
電装ボックス
L Electrical Box L
202
201
See Fig.G-4
Key No.316
258
259
260
258
259
260
282
281
283
284
271
272
273
276
275
274
270
251
285
286
287
252
261
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
83
201 630 096 5148 COVER 1 810G--010-201
202 411 051 1708 SCR TRS 4X6 4 810G--010-202
251 630 103 7554 RELAY 2 KSSR1,KSSR2 810G--010-251
252 630 118 7280 TERMINAL 1 810G--010-252
258 411 113 1400 SCR PAN 4X6 8 810G--010-258
259 411 008 1706 WASHER SPR 4 8 810G--010-259
260 411 119 2104 WASHER V 4X9X0.8 8 810G--010-260
261 630 103 7578 COVER 2 810G--010-261
270 630 119 9276 BRACKET 1 810G--010-270
271 411 042 3001 SCR PAN 4X10 4 810G--010-271
272 411 008 1706 WASHER SPR 4 4 810G--010-272
273 411 119 2104 WASHER V 4X9X0.8 4 810G--010-273
274 630 000 7749 BOLT,HEX-SCT 4 810G--010-274
275 411 141 6705 WASHER SPR 5 4 810G--010-275
276 411 141 4107 WASHER V 5X10X1 4 810G--010-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 810G--010-281
282 411 040 6202 SCR PAN 3X10 4 810G--010-282
283 411 086 4408 WASHER SPR 3 4 810G--010-283
284 411 119 1909 WASHER V 3X7X0.5 4 810G--010-284
285 411 040 6202 SCR PAN 3X10 2 810G--010-285
286 411 086 4408 WASHER SPR 3 2 810G--010-286
287 411 088 9005 WASHER F 3X6X0.5 2 810G--010-287
