P-188-003e - 第85页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0306-001 83 201 630 096 5148 COVER 1 810G--010-201 202 41 1 051 1708 SCR TRS 4X6 4 810G--010-202 251 630 103 7554 RELA Y 2 KSSR1,KSSR2 810G--010-251 252 6…
MODEL TCM-X110J
0306-001
82
L
コンベア部
L CONVEYOR SECTION

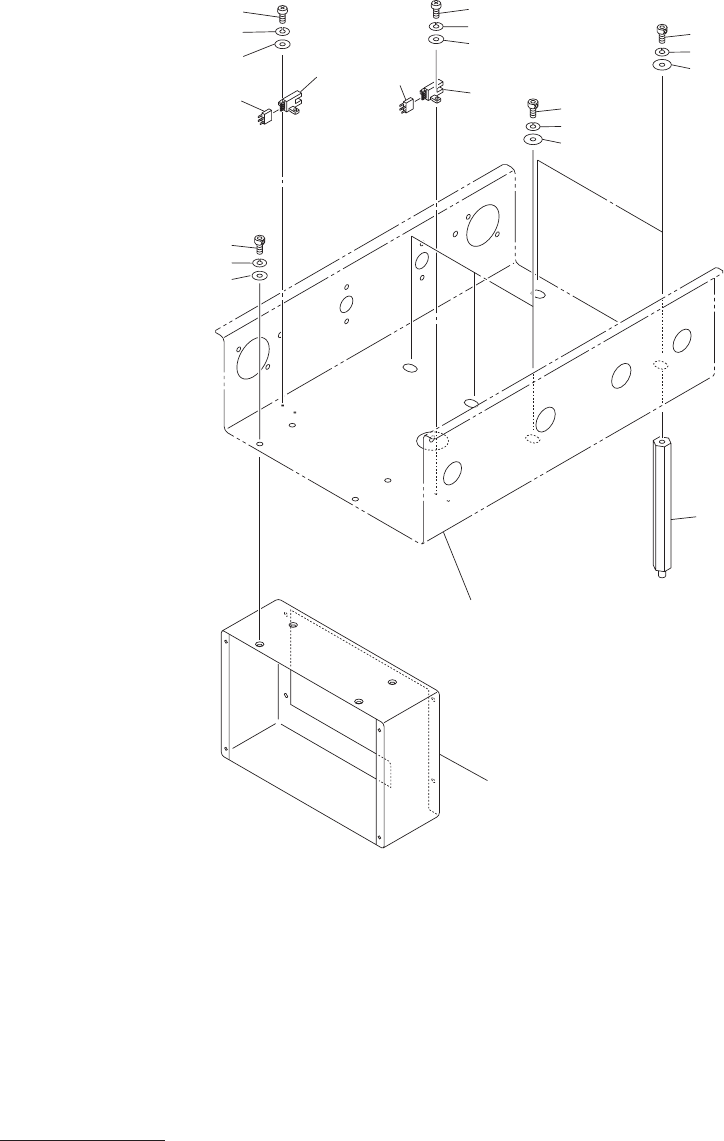

Fig. G-3
電装ボックス
L Electrical Box L
202
201
See Fig.G-4
Key No.316
258
259
260
258
259
260
282
281
283
284
271
272
273
276
275
274
270
251
285
286
287
252
261
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
83
201 630 096 5148 COVER 1 810G--010-201
202 411 051 1708 SCR TRS 4X6 4 810G--010-202
251 630 103 7554 RELAY 2 KSSR1,KSSR2 810G--010-251
252 630 118 7280 TERMINAL 1 810G--010-252
258 411 113 1400 SCR PAN 4X6 8 810G--010-258
259 411 008 1706 WASHER SPR 4 8 810G--010-259
260 411 119 2104 WASHER V 4X9X0.8 8 810G--010-260
261 630 103 7578 COVER 2 810G--010-261
270 630 119 9276 BRACKET 1 810G--010-270
271 411 042 3001 SCR PAN 4X10 4 810G--010-271
272 411 008 1706 WASHER SPR 4 4 810G--010-272
273 411 119 2104 WASHER V 4X9X0.8 4 810G--010-273
274 630 000 7749 BOLT,HEX-SCT 4 810G--010-274
275 411 141 6705 WASHER SPR 5 4 810G--010-275
276 411 141 4107 WASHER V 5X10X1 4 810G--010-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 810G--010-281
282 411 040 6202 SCR PAN 3X10 4 810G--010-282
283 411 086 4408 WASHER SPR 3 4 810G--010-283
284 411 119 1909 WASHER V 3X7X0.5 4 810G--010-284
285 411 040 6202 SCR PAN 3X10 2 810G--010-285
286 411 086 4408 WASHER SPR 3 2 810G--010-286
287 411 088 9005 WASHER F 3X6X0.5 2 810G--010-287
