Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-002 89 502 630 134 0944 BRACKET(PHOTO R) 2 810G--010-502 503 630 134 0937 BRACKET(PHOTO L) 2 810G--010-503 504 630 129 9907 ASSY ,SENSOR,PELEC 4 BPH8…
MODEL TCM-X110J
0507-002
88
L
コンベア部
L CONVEYOR SECTION

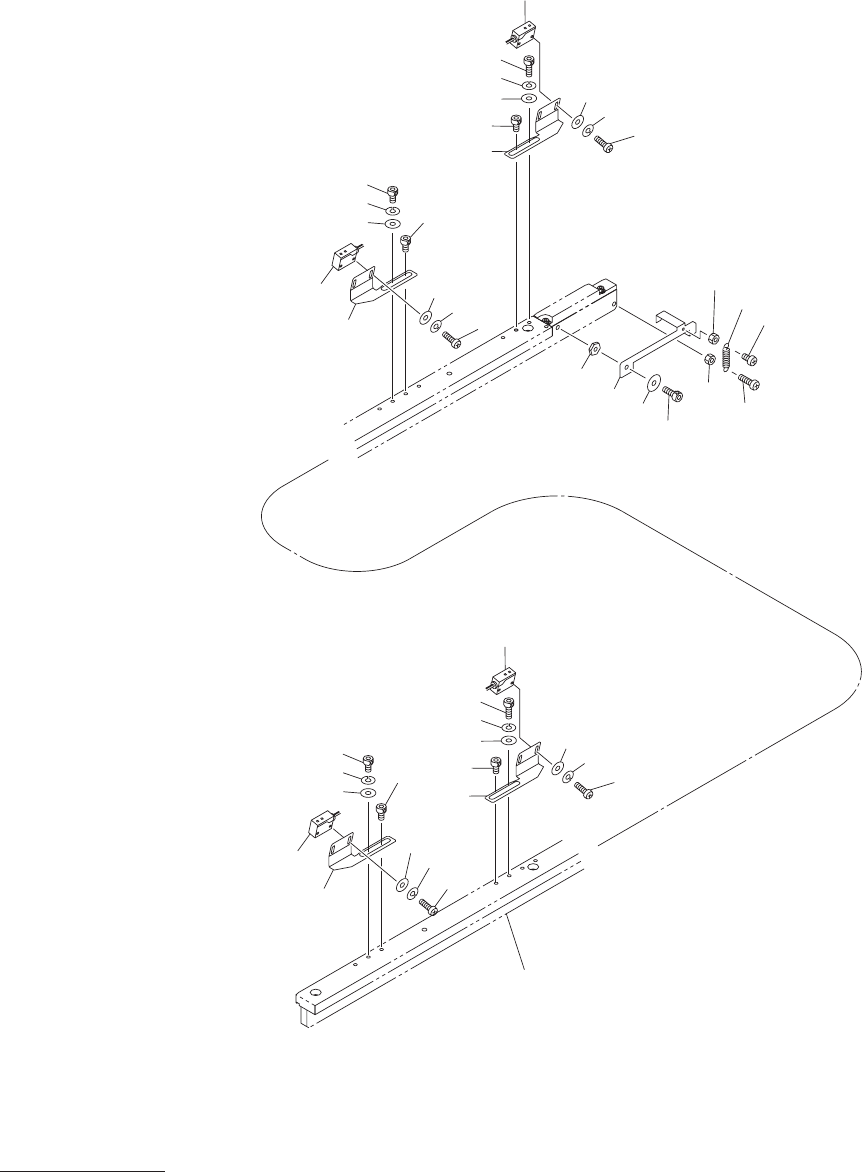

Fig. G-6
基板検出部、基板ストッパ
P.C.B. Detector, P.C.B. Stopper
519
518
515
516
517
523
521
522
See Fig.G-1
Key No.29
520
530
529
528
503
527
530
529
528
502
527
530
529
528
527
530
529
528
502
527
507
506
505
504
507
506
505
504
507
506
505
504
507
506
505
504
503
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
89
502 630 134 0944 BRACKET(PHOTO R) 2 810G--010-502
503 630 134 0937 BRACKET(PHOTO L) 2 810G--010-503
504 630 129 9907 ASSY,SENSOR,PELEC 4 BPH84,BPH51,BPH52,BPH82
810G--010-504
505 411 119 1909 WASHER V 3X7X0.5 8 810G--010-505
506 411 086 4408 WASHER SPR 3 8 810G--010-506
507 411 162 1604 SCR PAN 3X20 8 810G--010-507
515 630 140 3588 LEVER 1 810G--010-515
516 630 001 0220 WASHER 1 810G--010-516
517 630 000 7763 BOLT,HEX-SCT 1 810G--010-517
518 630 069 2938 NUT 1 810G--010-518
519 411 054 6809 NUT HEX 3 1 810G--010-519
520 411 040 6202 SCR PAN 3X10 1 810G--010-520
521 411 054 8506 NUT HEX 4 1 810G--010-521
522 411 162 1505 SCR PAN 4X20 1 810G--010-522
523 630 001 8103 SPRING,TENSION 1 2086 810G--010-523
527 630 000 7619 BOLT,HEX-SCT 4 810G--010-527
528 630 001 0213 WASHER 4 810G--010-528
529 411 141 2905 WASHER SPR 4 4 810G--010-529
530 630 000 7633 BOLT,HEX-SCT 4 810G--010-530
G-6
MODEL TCM-X110J
0507-002
90
L
コンベア部
L CONVEYOR SECTION

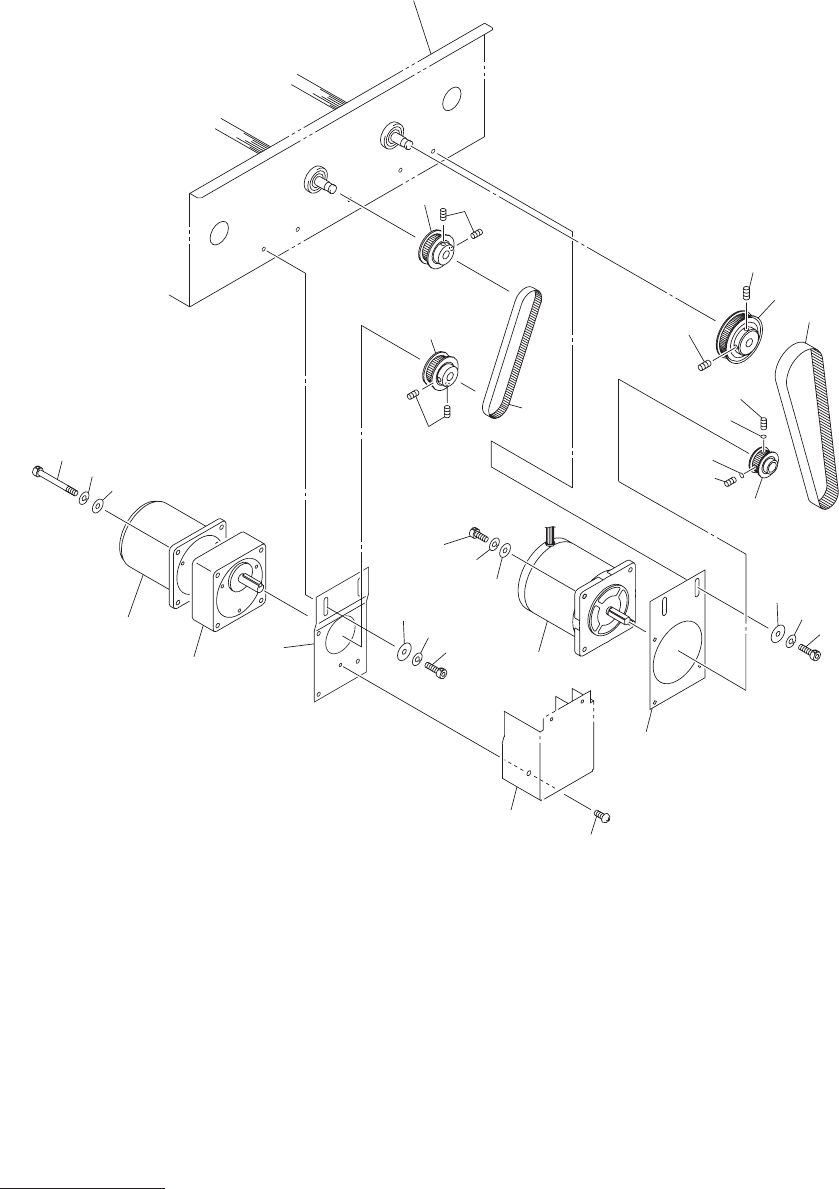

Fig. G-7
コンベアベルト駆動部
Conveyor Belt Driver
610
611
607
601
612
603
602
605
613
604
605
606
627
628
609
See Fig.G-1
Key No.1
626
607
605
613
613
605
606
610
609
616
610
610
615
621
621
615
614
620
