Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-002 95 101 630 001 1548 BEARING,RADIAL 2 6200ZZNR 810H--010-101 102 630 120 2815 PLA TE(OKU) 1 810H--010-102 103 630 096 4837 PLA TE,LOCA TE 1 810H--…
MODEL TCM-X110J
0306-001
94
R
コンベア部
R CONVEYOR SECTION
Fig. H-2
可動側コンベアシュート
Movable Side Conveyor Chute
132
124
105
106
107
132
124
105
106
104
107
132
121
130
126
132
126
132
128
133
134
11
8
11
7
127
103
11
4
11
2
111
107
106
105
122
125
118
11
7
11
7
11
6
118
11
9
147
147
11
2
135
11
7
11
6
11
8
11
9
146
140
139
138
145
143
A
C
B
B
C
D
144
143
144
140
139
138
145
146
140
139
138
141
142
137
11
0
109
108
135
101
See Fig.H-1
Key No.2
See Fig.H-1
Key No.1
101
11
5
135
132
126
102
115
11
3
D
115
11
3
A
148
149
123
148
149
123
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
95
101 630 001 1548 BEARING,RADIAL 2 6200ZZNR 810H--010-101
102 630 120 2815 PLATE(OKU) 1 810H--010-102
103 630 096 4837 PLATE,LOCATE 1 810H--010-103
104 630 120 3072 PLATE,LOCATE 1 810H--010-104
105 411 141 4107 WASHER V 5X10X1 8 810H--010-105
106 411 141 6705 WASHER SPR 5 8 810H--010-106
107 630 000 7763 BOLT,HEX-SCT 8 810H--010-107
108 411 141 4305 WASHER V 6X12.5X1.6 3 810H--010-108
109 411 141 3001 WASHER SPR 6 3 810H--010-109
110 630 000 7886 BOLT,HEX-SCT 3 810H--010-110
111 630 030 5913 COLLAR 2 810H--010-111
112 630 001 1531 BEARING,RADIAL 4 6904ZZNR 810H--010-112
113 630 120 0903 GUIDE,LINEAR 2 810H--010-113
114 411 000 7805 RING C 20 2 810H--010-114
115 630 000 8883 SET SCREW 4 810H--010-115
116 630 120 0897 BALL SCREW 2 810H--010-116
117 411 141 4008 WASHER V 4X9X0.8 15 810H--010-117
118 411 141 2905 WASHER SPR 4 15 810H--010-118
119 630 000 7657 BOLT,HEX-SCT 8 810H--010-119
121 630 124 0763 GUIDE(OKU) 1 810H--010-121
122 630 116 7305 PLATE 1 810H--010-122
123 630 000 7640 BOLT,HEX-SCT 8 810H--010-123
124 630 116 5141 PLATE 2 810H--010-124
125 630 000 7602 BOLT,HEX-SCT 2 810H--010-125
126 630 092 6224 PULLEY,FLAT 4 810H--010-126
127 630 120 0415 BELT,FLAT 1 810H--010-127
128 630 120 0392 BELT,FLAT 1 810H--010-128
130 630 120 2969 CHUTE(R OKU) 1 810H--010-130
132 630 092 6231 PULLEY,FLAT 6 810H--010-132
133 630 120 2976 CHUTE(L OKU) 1 810H--010-133
134 630 000 7664 BOLT,HEX-SCT 5 810H--010-134
135 630 092 6217 PULLEY,FLAT 9 810H--010-135
137 630 008 5303 BEARING,UNIT 2 UFL000 810H--010-137
138 411 141 4305 WASHER V 6X12.5X1.6 8 810H--010-138
139 411 141 3001 WASHER SPR 6 8 810H--010-139
140 630 000 7879 BOLT,HEX-SCT 8 810H--010-140
141 630 000 8920 SET SCREW 2 810H--010-141
142 630 053 5419 COLLAR 2 810H--010-142
143 630 001 1432 BEARING,RADIAL 2 6001ZZNR 810H--010-143
144 411 000 7300 RING C 12 2 810H--010-144
145 630 031 0566 BEARING,UNIT 2 BPFL1 810H--010-145
146 630 031 0573 NUT 2 810H--010-146
147 630 035 6618 MECH PARTS (SET COLLARS) 1 810H--010-147
148 411 141 5906 WASHER F 4X8X0.8 8 810H--010-148
149 411 141 2905 WASHER SPR 4 8 810H--010-149
H-2
MODEL TCM-X110J
0306-001
96
R
コンベア部
R CONVEYOR SECTION

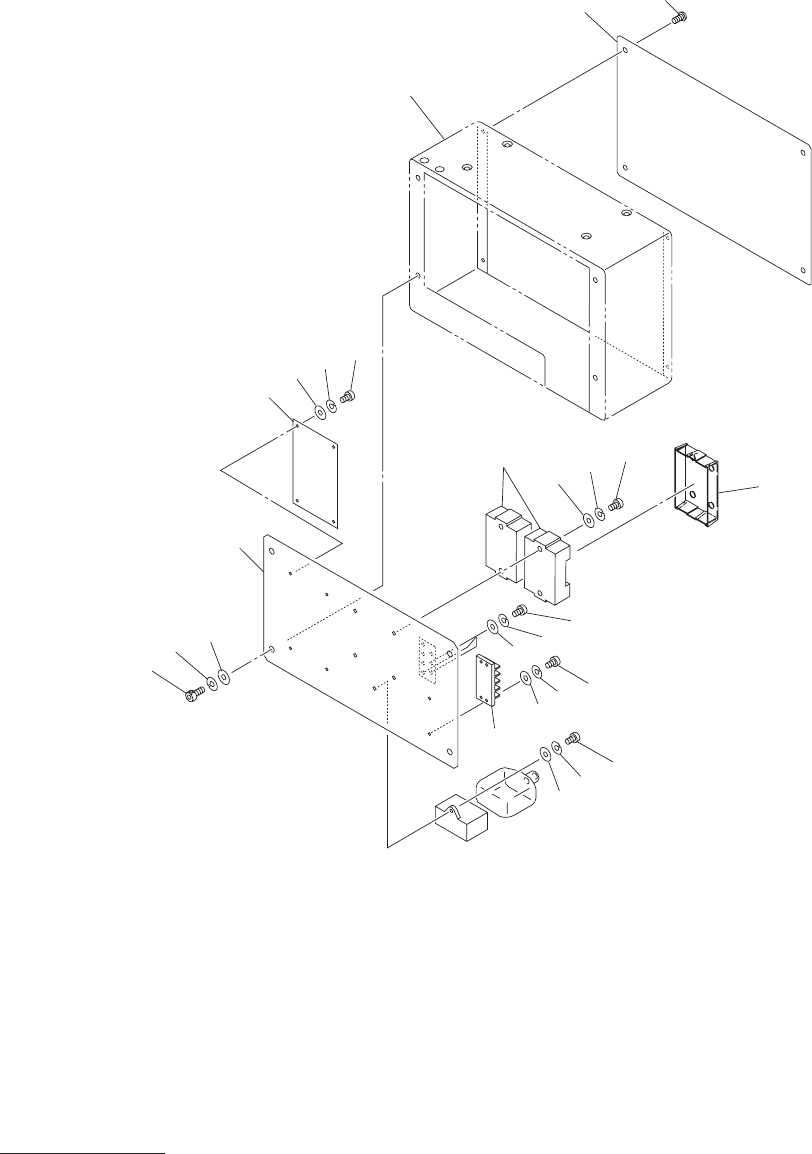

Fig. H-3
電装ボックス
R Electrical Box R
See Fig.G-4
Key No.316
281
270
276
274
275
271
261
273
251
252
287
286
285
260
259
258
260
259
258
272
284
282
283
202
201
